- Seite 1 IO-Link Schnittstellenbeschreibung UIT300...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Gerätevariante ................2 Kommunikation ................3 Zusammenfassung der Parameter ................4 Systemkommandos ................5 Identifikation ................6 Beobachtung ................6.1 Prozessdaten Eingang/Ausgang ................7 Parameter ................7.1 Grundeinstellungen ................7.2 Ausgangskonfiguration ................7.3 Digitaler Ausgang 1 ................7.4 Digitaler Ausgang 2 ................ -
Seite 3: Gerätevariante

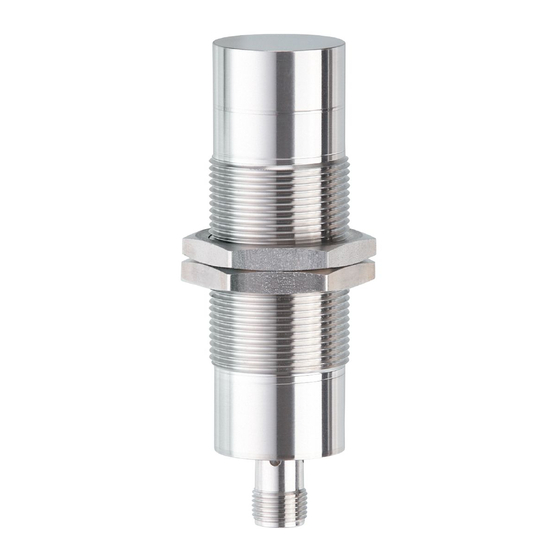

1 Gerätevariante UIT300 Ultraschallsensor, 200...2700 mm, output: 2 x PNP 3/17... -
Seite 4: Kommunikation
2 Kommunikation Hersteller ID 310 / Bytes 1-54 (hex: 01-36) 1388 / Bytes 0-5-108 (hex: 00-05-6C) Geräte ID Bitrate COM2 3,2 ms Minimale Zykluszeit SIO Mode unterstützt Blockparametrierung Datenhaltung Measuring Sensor Unterstützte Profile Identification and Diagnosis Switching Signal Channel Teach Channel Unterstützung von IO-Link 1.0 ANMERKUNG: Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass... -
Seite 5: Zusammenfassung Der Parameter
3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Seite Herstellername StringT (19 Byte) ifm electronic gmbh Herstellertext StringT (11 Byte) www.ifm.com Produktname StringT (6 Byte) UIT300 Produkt-ID StringT (6 Byte) UIT300 Produkttext StringT (26 Byte) Ultrasonic Distance Sensor Seriennummer... - Seite 6 3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Seite MDC Descr 16512 RecordT (88 Bit) lowerLimit 16512 1 IntegerT (32 Bit) 200 (200) upperLimit 16512 2 IntegerT (32 Bit) 2700 (2700) unitCode 16512 3 UIntegerT (16 Bit) 1010 (m) scale 16512 4 IntegerT (8 Bit)
-
Seite 7: Systemkommandos
4 Systemkommandos Systemkommando Information - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Systemkommandos Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start Start des Block-Parameterdownloads Download Ende Ende des Block-Parameterdownloads Speichern Abschluss der Blockparametrierung und Start der Datenhaltung Abbruch... -
Seite 8: Identifikation
5 Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Herstellername, der einer Herstellerkennung zugeordnet ist. Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Zusätzliche Informationen zum Hersteller. Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0... -
Seite 9: Beobachtung
6 Beobachtung 6.1 Prozessdaten Eingang/Ausgang Eingangsprozessdaten RecordT (32 Bit) Entfernung IntegerT (16 Bit) Aktuelle Entfernung des Objekts Wertebereich [mm] (200 to 2700) * 1 -32760 (UL) 32760 (OL) 32764 (NoData) Gerätestatus UIntegerT (4 Bit) Aktueller Gerätestatus, eine Kopie des Parameters [Gerätestatus, Index 36] im Prozessdatenkanal Wertebereich (Gerät ist OK) (Wartung erforderlich) -
Seite 10: Parameter
7 Parameter 7.1 Grundeinstellungen Index 500 Subindex 0 UIntegerT (8 Bit) ReadWrite Ausgangspolarität der Schaltausgänge Werkseinstellung (PnP) Wertebereich (PnP) (nPn) 7.2 Ausgangskonfiguration Background suppression Index 2301 Subindex 0 UIntegerT (8 Bit) ReadWrite Hintergrundunterdrückung Werkseinstellung (OFF) Wertebereich (OFF) (On) Schallkeule Index 2304 Subindex 0 UIntegerT (8 Bit) ReadWrite... -
Seite 11: Digitaler Ausgang 2
7 Parameter Hyst Subindex 3 IntegerT (16 Bit) Schaltpunkt Hysterese Werkseinstellung Wertebereich [mm] (1 to 50) * 1 SSC1 Einschaltverzögerung Index 370 Subindex 0 UIntegerT (16 Bit) ReadWrite Schaltkanal 1, Einschaltverzögerung Werkseinstellung Wertebereich [ms] (0 to 2000) * 1 SSC1 Ausschaltverzögerung Index 371 Subindex 0 UIntegerT (16 Bit) -
Seite 12: Signal
7 Parameter SSC2 Ausschaltverzögerung Index 373 Subindex 0 UIntegerT (16 Bit) ReadWrite Schaltkanal 2, Ausschaltverzögerung Werkseinstellung Wertebereich [ms] (0 to 2000) * 1 7.5 Signal Transmitter configuration Index 2000 Subindex 0 UIntegerT (8 Bit) ReadWrite Konfiguration Schallwandler Werkseinstellung (On / Ein) Wertebereich (OFF / Aus) (On / Ein) - Seite 13 7 Parameter lowerLimit Subindex 1 IntegerT (32 Bit) Minimalwert des Messbereichs Werkseinstellung (200) Wertebereich (200) upperLimit Subindex 2 IntegerT (32 Bit) Maximalwert des Messbereichs Werkseinstellung 2700 (2700) Wertebereich 2700 (2700) unitCode Subindex 3 UIntegerT (16 Bit) Unit code der Messdaten Werkseinstellung 1010 Wertebereich...
-
Seite 14: Diagnose
8 Diagnose 8.1 Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Anzeige des aktuellen Geräte- und Diagnosezustands. Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Ausfall) (5 to 255) (Reserviert) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 Byte) [4]... - Seite 15 8 Diagnose Parameter Einstellungsfehler Index 546 Subindex 0 UIntegerT (32 Bit) [10] ReadOnly Zeigt den zum Downloadzeitpunkt fehlerhaft eingestellten Parameter an Werkseinstellung (OK) Wertebereich (OK) 786432 (Gerätezugriffssperren, Index = 12) 33751040 (FILT, Index = 515) 32768000 (P-n, Index = 500) 3997696 (SSC1 Config, Index = 61) 3997697...
-
Seite 16: Ereignisse
9 Ereignisse Code Gerätestatus Class Name Beschreibung 0x7710 3 (Funktionsprüfung) valid Error Kurzschluss Installation prüfen 30480d 0x8CDB 1 (Wartung valid Warning Blinksequenz aktiv. Gerätestatus = Deaktivieren Sie die Blinksequenz 36059d erforderlich) 1 (Wartung erforderlich) 0x8DFE 1 (Wartung valid Warning Test Event 1. Gerätestatus = 1 Event kommt bei Setzen von Index 2 auf 36350d erforderlich) -
Seite 17: Fehlertypen
10 Fehlertypen Code Name Beschreibung 0x8011 Index nicht vorhanden Lese- oder Schreibzugriffsversuch auf einen nicht vorhandenen Index. 32785d 0x8012 Subindex nicht vorhanden Lese- oder Schreibzugriffsversuch auf einen nicht vorhandenen Subindex zu einem 32786d vorhandenen Index. 0x8022 Service zurzeit nicht verfügbar - Parameter nicht erreichbar.
