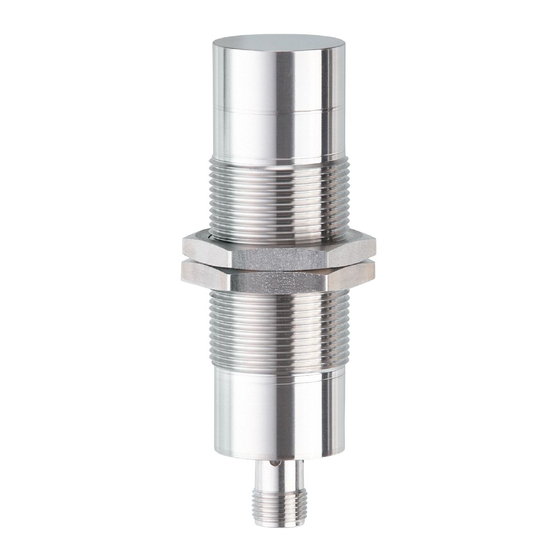

- Seite 1 Betriebsanleitung Ultraschall-Reflextaster mit IO-Link UIT300 UIT301 UIT302...
-
Seite 2: Inhaltsverzeichnis
UIT300 UIT301 UIT302 Ultraschall-Reflextaster mit IO-Link Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
Ultraschall-Reflextaster mit IO-Link UIT300 UIT301 UIT302 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen... -
Seite 4: Sicherheitshinweise
UIT300 UIT301 UIT302 Ultraschall-Reflextaster mit IO-Link 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und... -
Seite 5: Bestimmungsgemäße Verwendung
Ultraschall-Reflextaster mit IO-Link UIT300 UIT301 UIT302 3 Bestimmungsgemäße Verwendung Ultraschallsensor zur Überwachung von Füllständen und Detektion von Objekten. -
Seite 6: Montage
UIT300 UIT301 UIT302 Ultraschall-Reflextaster mit IO-Link 4 Montage Sensor Edelstahlmutter Befestigungszubehör Dämpfungsscheiben Status-LED (gelb), Ausgangsanzeige Abb. 1: Montagebeispiel u Gerät mit Hilfe einer Montagehalterung befestigen. Dämpfungsscheiben (4) sind zu verwenden, damit das Messergebnis nicht durch die Art der Befestigung beeinflusst wird. Schallabsorbierende Oberflächen wirken sich negativ auf eine sichere Funktion aus. -
Seite 7: Elektrischer Anschluss
Ultraschall-Reflextaster mit IO-Link UIT300 UIT301 UIT302 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. u Anlage spannungsfrei schalten. u Gerät folgendermaßen anschließen: OUT2 OUT1/IO-Link Artikel: 1x Digital, 1x Analog... -
Seite 8: Einstellungen
UIT300 UIT301 UIT302 Ultraschall-Reflextaster mit IO-Link 6 Einstellungen Die Einstellung und Parametrierung des Gerätes erfolgt mittels IO-Link. Im Auslieferungszustand ist das Gerät auch mit den voreingestellten Schaltpunkten ohne eine IO-Link Einstellung nutzbar. 6.1 IO-Link Dieses Gerät verfügt über eine IO-Link-Kommunikationsschnittstelle, die den direkten Zugriff auf Prozess- und Diagnosedaten ermöglicht. -
Seite 9: Betrieb
Ultraschall-Reflextaster mit IO-Link UIT300 UIT301 UIT302 7 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen. Die gelbe Status-LED 1 signalisiert den Schaltausgang.
