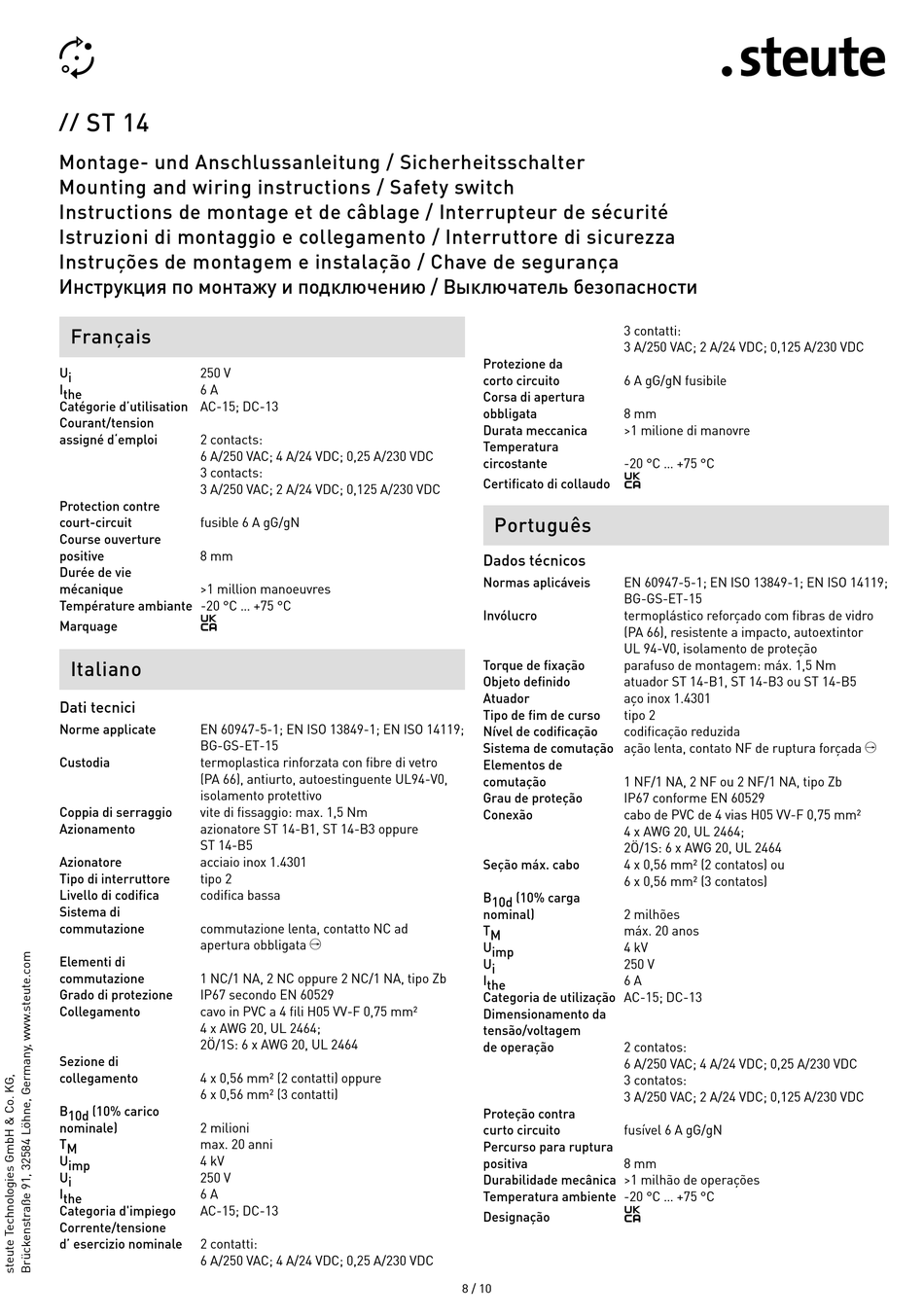

ST 14
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Инструкция по монтажу и подключению / Выключатель безопасности
Français
U i 250 V
I the 6 A
Catégorie d'utilisation AC-15; DC-13
Courant/tension
assigné d'emploi 2 contacts:
6 A/250 VAC; 4 A/24 VDC; 0,25 A/230 VDC
3 contacts:
3 A/250 VAC; 2 A/24 VDC; 0,125 A/230 VDC
Protection contre
court-circuit fusible 6 A gG/gN
Course ouverture
positive 8 mm
Durée de vie
mécanique >1 million manoeuvres
Température ambiante -20 °C ... +75 °C
Ô
Marquage
Italiano

Dati tecnici

Norme applicate EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
BG-GS-ET-15
Custodia termoplastica rinforzata con fibre di vetro
(PA 66), antiurto, autoestinguente UL94-V0,
isolamento protettivo
Coppia di serraggio vite di fissaggio: max. 1,5 Nm
Azionamento azionatore ST 14-B1, ST 14-B3 oppure
ST 14-B5
Azionatore acciaio inox 1.4301
Tipo di interruttore tipo 2
Livello di codifica codifica bassa
Sistema di
commutazione commutazione lenta, contatto NC ad
apertura obbligata
Elementi di
commutazione 1 NC/1 NA, 2 NC oppure 2 NC/1 NA, tipo Zb
Grado di protezione IP67 secondo EN 60529
Collegamento cavo in PVC a 4 fili H05 VV-F 0,75 mm²
4 x AWG 20, UL 2464;
2Ö/1S: 6 x AWG 20, UL 2464
Sezione di
collegamento 4 x 0,56 mm² (2 contatti) oppure
6 x 0,56 mm² (3 contatti)
B 10d (10% carico
nominale) 2 milioni
T M max. 20 anni
U imp 4 kV
U i 250 V
I the 6 A
Categoria d'impiego AC-15; DC-13
Corrente/tensione
d' esercizio nominale 2 contatti:
6 A/250 VAC; 4 A/24 VDC; 0,25 A/230 VDC
Protezione da
corto circuito
Corsa di apertura
obbligata
Durata meccanica
Temperatura
circostante
Certificato di collaudo
Dados técnicos
Normas aplicáveis
Invólucro
Torque de fixação
Objeto definido
Atuador
Tipo de fim de curso
Nível de codificação
Sistema de comutação ação lenta, contato NF de ruptura forçada
Elementos de
comutação
Grau de proteção
Conexão
Seção máx. cabo
B 10d (10% carga
nominal)
T M
A U imp
U i
I the
Categoria de utilização AC-15; DC-13
Dimensionamento da
tensão/voltagem
de operação
Proteção contra
curto circuito
Percurso para ruptura
positiva
Durabilidade mecânica >1 milhão de operações
Temperatura ambiente -20 °C ... +75 °C
Designação
8 / 10
3 contatti:
3 A/250 VAC; 2 A/24 VDC; 0,125 A/230 VDC
6 A gG/gN fusibile
8 mm
>1 milione di manovre
-20 °C ... +75 °C
Ô
Português
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
BG-GS-ET-15
termoplástico reforçado com fibras de vidro
(PA 66), resistente a impacto, autoextintor
UL 94-V0, isolamento de proteção
parafuso de montagem: máx. 1,5 Nm
atuador ST 14-B1, ST 14-B3 ou ST 14-B5
aço inox 1.4301
tipo 2
codificação reduzida
1 NF/1 NA, 2 NF ou 2 NF/1 NA, tipo Zb
IP67 conforme EN 60529
cabo de PVC de 4 vias H05 VV-F 0,75 mm²
4 x AWG 20, UL 2464;
2Ö/1S: 6 x AWG 20, UL 2464
4 x 0,56 mm² (2 contatos) ou
6 x 0,56 mm² (3 contatos)
2 milhões
máx. 20 anos
4 kV
250 V
6 A
2 contatos:
6 A/250 VAC; 4 A/24 VDC; 0,25 A/230 VDC
3 contatos:
3 A/250 VAC; 2 A/24 VDC; 0,125 A/230 VDC
fusível 6 A gG/gN
8 mm
Ô
A
