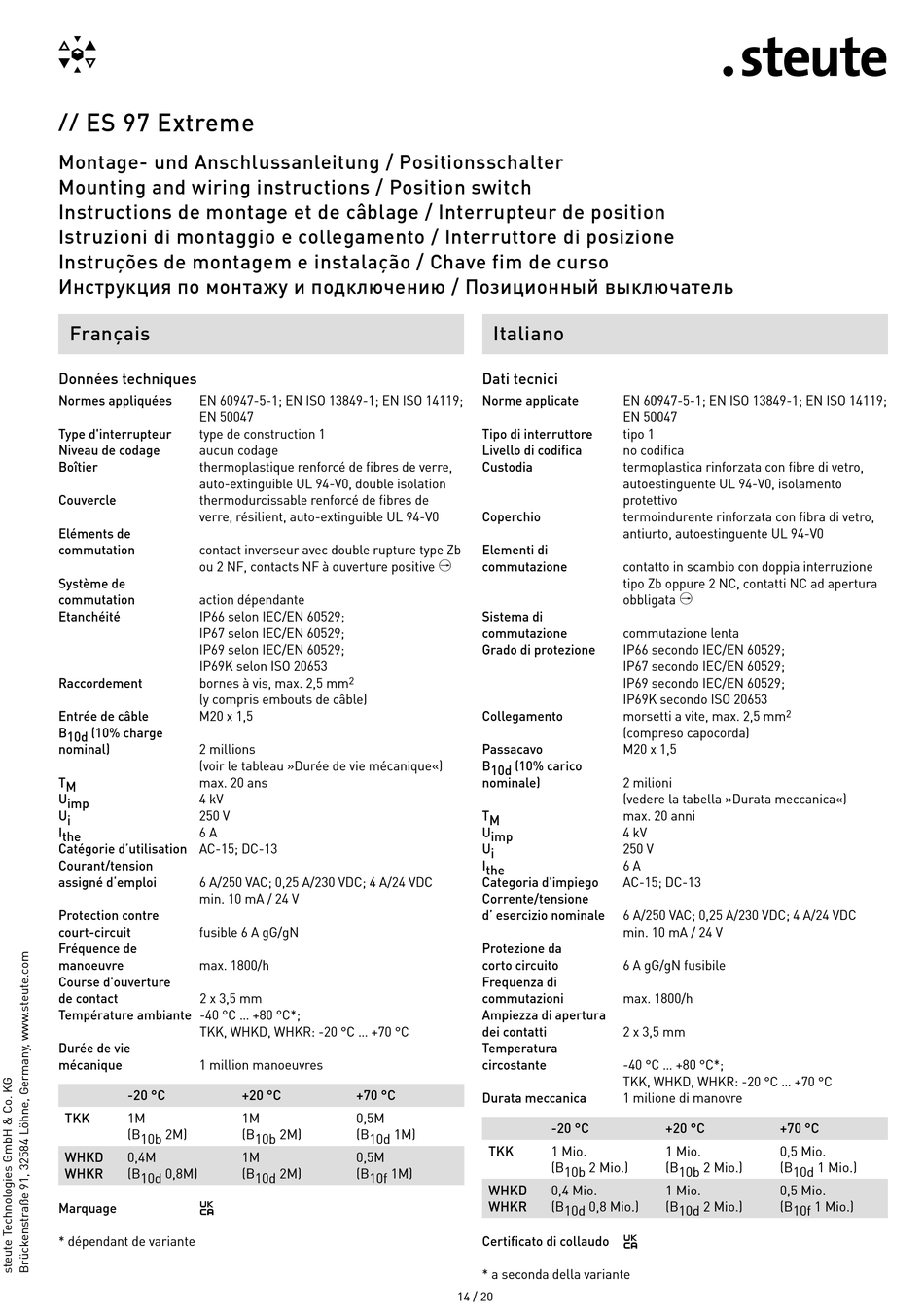

ES 97 Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Français
Données techniques
Normes appliquées EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
EN 50047
Type d'interrupteur type de construction 1
Niveau de codage aucun codage
Boîtier thermoplastique renforcé de fibres de verre,
auto-extinguible UL 94-V0, double isolation
Couvercle thermodurcissable renforcé de fibres de
verre, résilient, auto-extinguible UL 94-V0
Eléments de
commutation contact inverseur avec double rupture type Zb
ou 2 NF, contacts NF à ouverture positive
Système de
commutation action dépendante
Etanchéité IP66 selon IEC/EN 60529;
IP67 selon IEC/EN 60529;
IP69 selon IEC/EN 60529;
IP69K selon ISO 20653
Raccordement bornes à vis, max. 2,5 mm
(y compris embouts de câble)
Entrée de câble M20 x 1,5
B 10d (10% charge
nominal) 2 millions
(voir le tableau »Durée de vie mécanique«)
T M max. 20 ans
U imp 4 kV
U i 250 V
I the 6 A
Catégorie d'utilisation AC-15; DC-13
Courant/tension
assigné d'emploi 6 A/250 VAC; 0,25 A/230 VDC; 4 A/24 VDC
min. 10 mA / 24 V
Protection contre
court-circuit fusible 6 A gG/gN
Fréquence de
manoeuvre max. 1800/h
Course d'ouverture
de contact 2 x 3,5 mm
Température ambiante -40 °C ... +80 °C*;
TKK, WHKD, WHKR: -20 °C ... +70 °C
Durée de vie
mécanique 1 million manoeuvres
-20 °C
TKK 1M
(B 10b 2M)
WHKD 0,4M
WHKR (B 10d 0,8M)
Marquage
Ô
* dépendant de variante
2
+20 °C +70 °C
1M 0,5M
(B 10b 2M) (B 10d 1M)
1M 0,5M
(B 10d 2M) (B 10f 1M)
Italiano

Dati tecnici

Norme applicate
Tipo di interruttore
Livello di codifica
Custodia
Coperchio
Elementi di
commutazione
A
Sistema di
commutazione
Grado di protezione
Collegamento
Passacavo
B 10d (10% carico
nominale)
T M
U imp
U i
I the
Categoria d'impiego
Corrente/tensione
d' esercizio nominale
Protezione da
corto circuito
Frequenza di
commutazioni
Ampiezza di apertura
dei contatti
Temperatura
circostante
Durata meccanica
-20 °C
TKK 1 Mio.
(B 10b 2 Mio.)
WHKD 0,4 Mio.
WHKR (B 10d 0,8 Mio.)
Certificato di collaudo
* a seconda della variante
14 / 20
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
EN 50047
tipo 1
no codifica
termoplastica rinforzata con fibre di vetro,
autoestinguente UL 94-V0, isolamento
protettivo
termoindurente rinforzata con fibra di vetro,
antiurto, autoestinguente UL 94-V0
contatto in scambio con doppia interruzione
tipo Zb oppure 2 NC, contatti NC ad apertura
obbligata
A
commutazione lenta
IP66 secondo IEC/EN 60529;
IP67 secondo IEC/EN 60529;
IP69 secondo IEC/EN 60529;
IP69K secondo ISO 20653
morsetti a vite, max. 2,5 mm 2
(compreso capocorda)
M20 x 1,5
2 milioni
(vedere la tabella »Durata meccanica«)
max. 20 anni
4 kV
250 V
6 A
AC-15; DC-13
6 A/250 VAC; 0,25 A/230 VDC; 4 A/24 VDC
min. 10 mA / 24 V
6 A gG/gN fusibile
max. 1800/h
2 x 3,5 mm
-40 °C ... +80 °C*;
TKK, WHKD, WHKR: -20 °C ... +70 °C
1 milione di manovre
+20 °C +70 °C
1 Mio. 0,5 Mio.
(B 10b 2 Mio.) (B 10d 1 Mio.)
1 Mio. 0,5 Mio.
(B 10d 2 Mio.) (B 10f 1 Mio.)
Ô
