Kompatibilität
Resolver
FEN-21 ist mit Resolvern kompatibel, deren Rotorwicklung durch
eine sinusförmige Spannung erregt werden, und die Sinus- und
Cosinussignale proportional zum Rotorwinkel in Bezug auf die
Statorwicklungen erzeugen. Amplitude und Frequenz des Erre-
gungssignals können im Bereich 4...12 V
stellt werden. Das Übersetzungsverhältnis des Resolvers muss so
gewählt werden, dass die Sinus- und Cosinusignale im Bereich
2...7 V
TTL-Inkrementalgeber
FEN-21 ist mit TTL-Inkrementalgebern mit 1...65535 Impulsen /
Umdrehung kompatibel und unterstützt einen Null-Impuls.

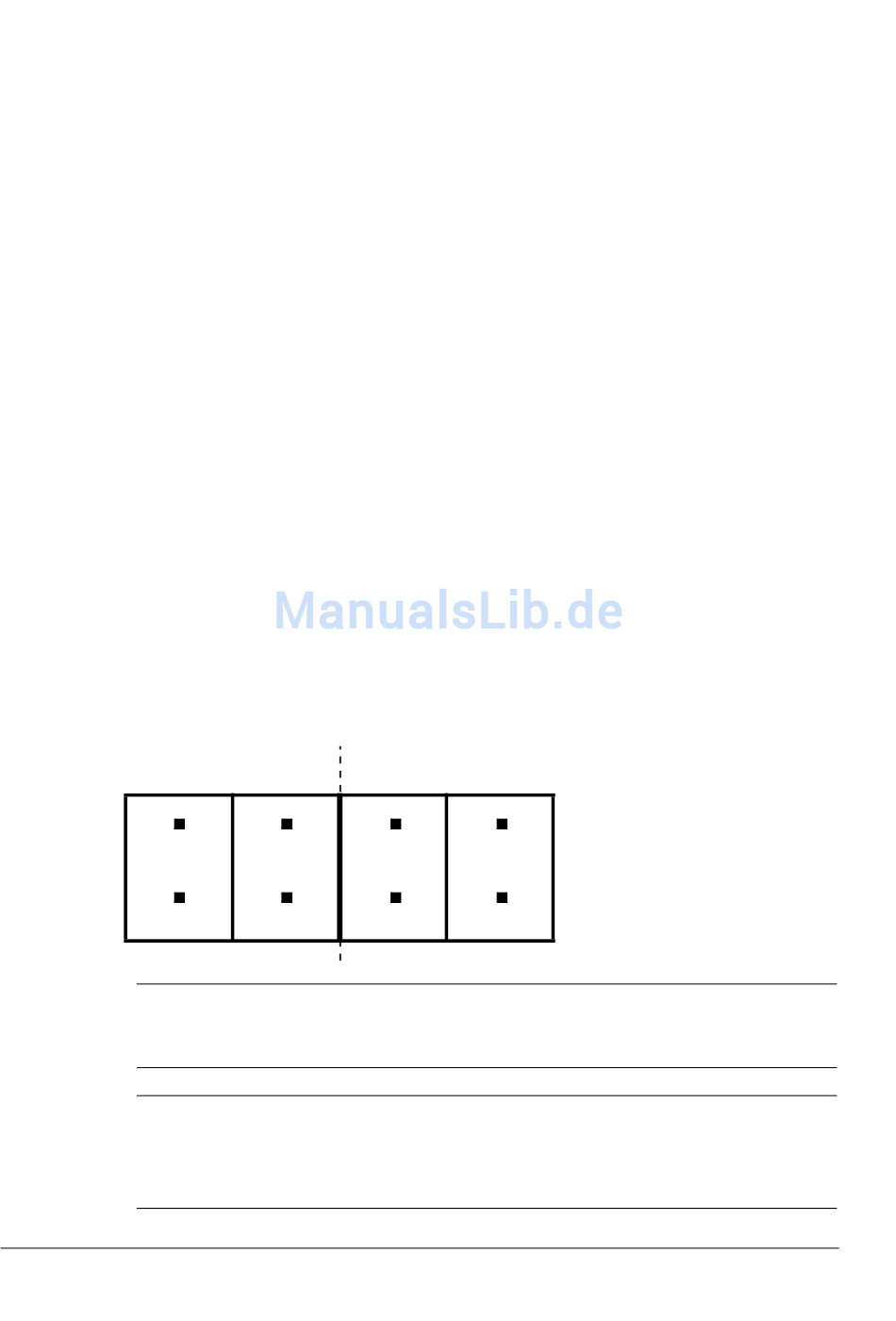

Einstellung der Versorgungsspannung X301

Die Versorgungsspannung für den TTL-Inkrementalgeber kann
mit den vertikal angeordneten Steckbrücken (Jumpern) vorge-
nommen werden, wie in der folgenden Abbildung beschrieben.
TTL-Inkremental-
+24 V
Hinweis: Bei Verwendung einer externen Spannungsversorgung
muss der entsprechende Jumper entfernt werden.
Hinweis: Wenn der TTL-Emulationsausgang eines anderen FEN-
Schnittstellenmoduls an den TTL-Eingang angeschlossen wird,
muss der entsprechende Jumper entfernt werden.
Kurzanleitung - FEN-21
bleiben.
rms
geber (X51)
+5,5 V
Nicht verwendet
, 1...20 kHz einge-
rms
