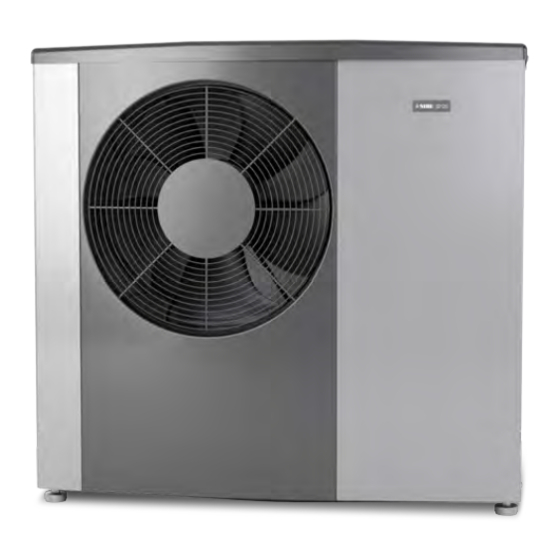

Nibe S2125 Installateurhandbuch

Luft/wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für S2125:
Inhaltsverzeichnis

Werbung

Quicklinks

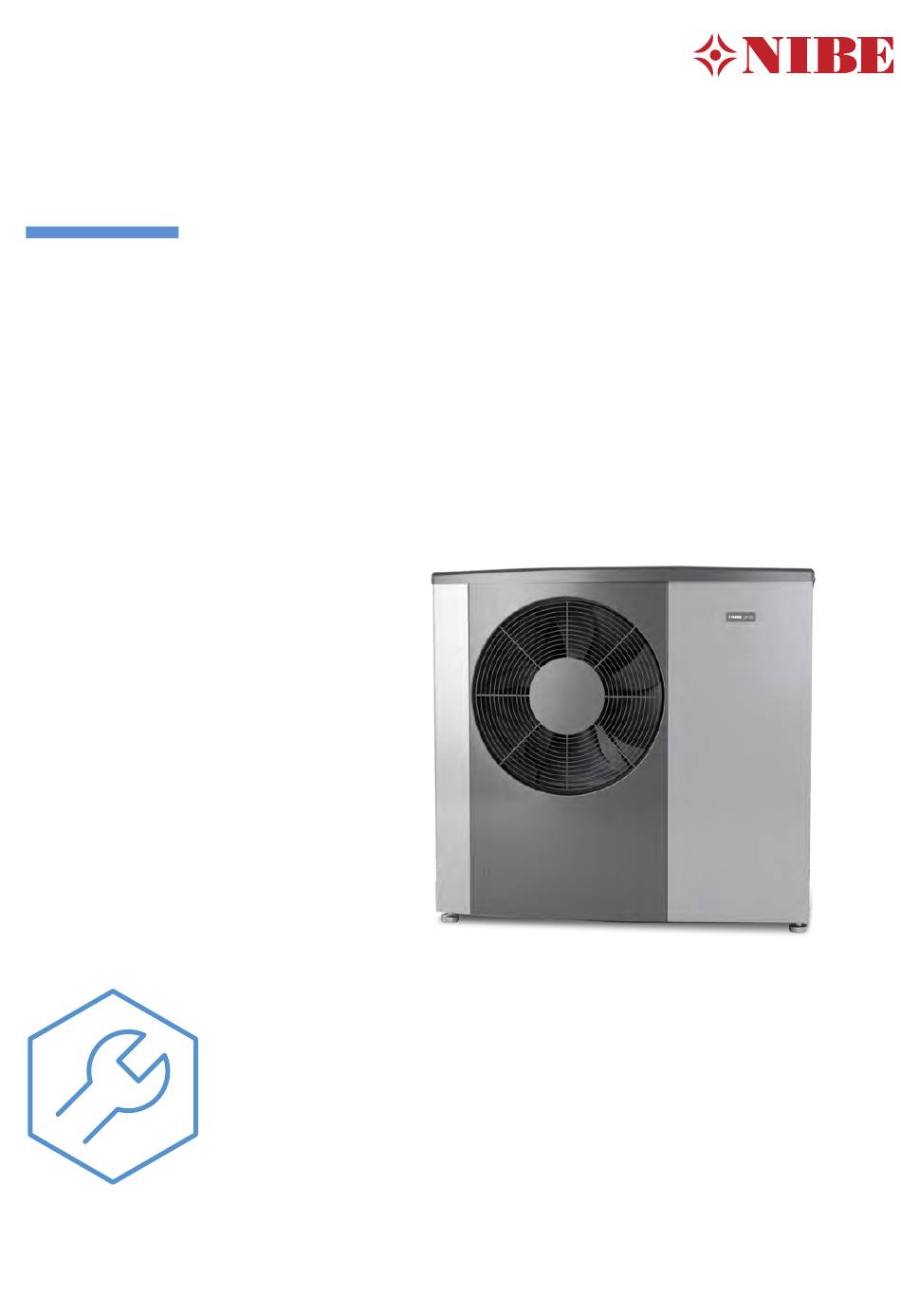

Installateurhandbuch
Luft/Wasser-Wärmepumpe
NIBE S2125
IHB DE 2212-1
631662

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe S2125

Inhaltszusammenfassung für Nibe S2125

  • Seite 1 Installateurhandbuch Luft/Wasser-Wärmepumpe NIBE S2125 IHB DE 2212-1 631662...

  • Seite 3: Inhaltsverzeichnis

    Kontaktinformationen Schaltkasten Fühlerpositionierung 4 Rohranschlüsse Allgemeines Symbolschlüssel Rohranschluss Wärmeträger 5 Elektrische Anschlüsse Allgemeines Erreichbarkeit, elektrischer Anschluss Anschlüsse 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle Nachjustierung und Entlüftung Einstellung, Ladefluss 7 Steuerung Allgemeines LED-Status NIBE S2125 Inhaltsverzeichnis...

  • Seite 4: Wichtige Informationen

    Kennzeichnung Erklärung der Symbole, die auf den Produktetiketten abge- bildet sein können. Feuergefahr. Lesen Sie das Benutzerhandbuch. Lesen Sie das Installateurhandbuch. Unterbrechen Sie vor Beginn der Arbeiten die Stromzu- fuhr. Gefährliche elektrische Spannung. Kapitel 1 | Wichtige Informationen NIBE S2125...

  • Seite 5: Installationskontrolle

    Absperr- und Entleerungsventil Bereitungsfluss eingestellt Strom (Seite 24) Sicherungen Gebäude Sicherheitsschalter FI-Schutzschalter Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen S2125 adressiert (nur bei Kaskadenschaltung) Kühlung zulässig Anschlüsse Netzspannung Phasenspannung Sonstiges Kondenswasserrohr Isolierung Kondenswasserrohr, Stärke (wenn KVR 11 nicht verwendet wird) HINWEIS! Um Schäden an der Elektronik der Wärmepumpe zu vermeiden, überprüfen Sie Anschlüsse, Netzspannung und...

  • Seite 6: Kompatible Inneneinheiten (Vvm) Und Regelgeräte (Smo)

    Art.nr. 069 206 Art.nr. 069 196 VVM S320 Kupfer, 3x400 V Art.nr. 069 195 Steuermodul SMO S40 Regelgerät Art.-Nr. 067 654 SMO 20 Regelgerät Art.-Nr. 067 224 SMO 40 Regelgerät Art.-Nr. 067 225 Kapitel 1 | Wichtige Informationen NIBE S2125...

  • Seite 7: Lieferung Und Transport

    Wenn S2125 auf einem weichen Untergrund transportiert werden muss, z. B. einer Rasenfläche, empfehlen wir die Nutzung eines Kranwagens, der die Einheit an den Aufstel- lungsort heben kann. Wird S2125 mit einem Kran angehoben, muss die Verpackung unversehrt sein. NIBE S2125...

  • Seite 8: Aufstellung

    Höhe der durchschnittlichen lokalen Schneehöhe be- finden. Das Fundament muss mindestens 70 mm hoch sein. • S2125 sollte nicht an hellhörigen Wänden, z. B. zu Schlaf- zimmern, aufgestellt werden. • Achten Sie ebenfalls darauf, dass durch die Positionierung der Wärmepumpe keine Beeinträchtigungen für Ihre Nachbarn entstehen.
  • Seite 9 INSTALLATIONSFLÄCHE Der Abstand zwischen S2125 und der Hauswand muss mindestens 350 mm betragen, darf aber in Lagen, die Wind ausgesetzt sind, 500 mm nicht überschreiten. Der Freiraum über S2125 muss mindestens 1 000 mm betragen. Der Freiraum auf der Vorderseite muss für etwaige zukünftige Wartungsarbeiten mindestens 1 000 mm betragen.

  • Seite 10: Kondenswasser

    Zur Gewährleistung einer einwandfreien Funkti- on sollte das Zubehör KVR 11 verwendet werden. S2125 • Verlegen Sie das Rohr mit einem Gefälle von S2125. • Der Auslass des Kondenswasserschlauchs muss in frost- freier Tiefe liegen. • Verwenden Sie einen Siphon bei Installationen, bei denen im Kondenswasserrohr eine Luftzirkulation auftreten kann.

  • Seite 11: Beiliegende Komponenten

    Beiliegende Komponenten 1 Filterkugelhahn (G1") (QZ2) 1 Flexrohre mit Knick (WN1) 1 Flexrohre (WN2) (Abmessung Flexrohre DN25, G1") 4 Dichtungen 1 Rückschlagventil (RM1.2) 1 automatischer Gasabschei- der (HQ8) NIBE S2125 Kapitel 2 | Lieferung und Transport...

  • Seite 12: Demontage Der Seitenabdeckung Und Der Oberen Abdeckung

    Demontage der Seitenabdeckung und der oberen Abdeckung Lösen Sie die Schrauben, heben Sie die obere Abdeckung ab und entfernen Sie die Isolierung an der Oberseite. Kapitel 2 | Lieferung und Transport NIBE S2125...

  • Seite 13: Montage Des Automatischen Gasabscheiders

    Klemme an. Bewegen Sie die Klemme, um sicherzustel- len, dass sie fest sitzt. Montieren Sie die Teile des Sicherheitsventils. Achten Sie darauf, dass der Pfeil für den Ablauf nach unten zeigt, siehe Abb. NIBE S2125 Kapitel 2 | Lieferung und Transport...
  • Seite 14 8. Bringen Sie die Abdeckung an. Nutzen Sie zur Fixierung 6. Montieren Sie die linke Hälfte auf gleiche Weise. drei Schrauben: zwei an der Abdeckung (rechte und linke Seite) und eine an der Unterseite. Kapitel 2 | Lieferung und Transport NIBE S2125...
  • Seite 15 11. Schrauben Sie die Flexrohre fest. Je nachdem, an wel- chen Rohranschluss die 90-Grad-Biegung montiert wird, können die Flexrohre gerade nach hinten oder nach unten angewinkelt montiert werden. Achten Sie darauf, NIBE S2125 Kapitel 2 | Lieferung und Transport...

  • Seite 16: Aufbau Der Wärmepumpe

    Aufbau der Wärmepumpe Allgemeines S2125 (1x230V) BT84 BT12 RM1.1 QA40 FQ14 GQ10 BT14 EB10 XL20 XL21 BT15 BT17 Kapitel 3 | Aufbau der Wärmepumpe NIBE S2125...
  • Seite 17 S2125 (3x400V) BT84 BT12 RM1.1 AA13 QA40 FQ14 GQ10 BT14 EB10 XL20 XL21 BT15 BT17 NIBE S2125 Kapitel 3 | Aufbau der Wärmepumpe...
  • Seite 18 BT28 D at a la be QM20 BT16 XL40 S e ri e n r. RM1.2 Kapitel 3 | Aufbau der Wärmepumpe NIBE S2125...

  • Seite 19: Elektrische Komponenten

    ROHRANSCHLÜSSE SONSTIGES Anschluss Heizkreisvorlauf (Austritt aus S2125) Typenschild Anschluss Heizkreisrücklauf (Eintritt in S2125) Seriennummer XL20 Wartungsanschluss, Hochdruck Schild, Rohranschluss XL21 Wartungsanschluss, Niederdruck Kabeldurchführung, Stromversorgung XL40 Anschluss, Abfluss Kondensatauffangwanne Bezeichnungen gemäß Standard EN 81346-2. HLS-KOMPONENTEN Sicherheitsventil Heizungsmedium Automatischer Gasabscheider RM1.2 Rückschlagventil QM20 Entlüftungsventil, Heizungsmedium...

  • Seite 20: Schaltkasten

    Sicherung für externes Heizkabel, KVR, 250mA Sicherung, Ventilator, 4A Sicherungsautomat (wird bei Montage des Zubehörs KVR 11 durch einen Personenschutzautomat [FB1] er- setzt). DIP-Schalter, Adressierung der Wärmepumpe bei Multibe- trieb DIP-Schalter, verschiedenes Zubehör Reset-Taste Kapitel 3 | Aufbau der Wärmepumpe NIBE S2125...

  • Seite 21: Fühlerpositionierung

    BT17 Sauggasfühler BT28 Fühler, Umgebung BT84 Fühler, Sauggas, Verdampfer Druckgeber Fühler BT28 BT28 2 3 4 1 2 3 4 BT12 BT12 BT16 BT16 BT14 BT14 BT15 BT15 BT17 BT17 BT84 BT84 NIBE S2125 Kapitel 3 | Aufbau der Wärmepumpe...

  • Seite 22: Rohranschlüsse

    Die maximale Rücklauftemperatur für S2125 beträgt etwa 65 °C. Die Ausgangstemperatur von der Wärmepumpe liegt bei ca. 75 °C. S2125 ist auf der Heizungsseite nicht mit Absperrventilen ausgerüstet. Diese müssen montiert werden, um etwaige zukünftige Servicearbeiten zu erleichtern. Die Rücklauftem- peratur wird vom Rücklauffühler begrenzt.

  • Seite 23: Rohranschluss Wärmeträger

    ACHTUNG! DRUCKVERLUST HEIZUNGSSEITE Das Diagramm zeigt den Druckverlust in der Heizungsseite Es ist ein Unterschied, ob ein Anschluss an ein inkl. Gasabscheider. Regelgerät oder ein Anschluss an eine Inneneinheit Tryckfall S2125 erfolgt. Druckverlust Tryckfall (kPa) [kPa] Siehe das Installateurhandbuch der Inneneinheit / des Regelgerätes.

  • Seite 24: Elektrische Anschlüsse

    Beim Anschluss ist die spannungsführende exter- Leitungen sind die geltenden nationalen Vorschriften zu ne Steuerung zu beachten. berücksichtigen. • Vor dem Isolationstest des Gebäudes darf S2125 nicht HINWEIS! angeschlossen werden. • Bei Verwendung eines Sicherungsautomaten muss dieser Ein beschädigtes Stromversorgungskabel darf nur mindestens die Auslösecharakteristik „C“...

  • Seite 25: Anschlüsse

    L1 L2 L3 Bei der Installation wird die Verschraubung an der Wärme- pumpenrückseite montiert. Der Teil der Verschraubung zum Spannen des Kabels muss mit einem Anzugsmoment über 3,5 Nm befestigt werden. Stromversorgung Verschraubung NIBE S2125 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 26: Tarifsteuerung

    Verdichter und Steuerungssystem über separate anschluss mit externer Versorgungsspannung hat. Versorgungen verfügen können. Es sind zwei Etiketten an S2125 anzubringen. Die Etiketten Soll die Steuerung separat zu den übrigen Komponenten in werden zusammen mit den Handbüchern geliefert. der Wärmepumpe mit Strom versorgt werden (z. B. bei einem Tarifanschluss), wird ein separates Steuerkabel mit der An- Das kleine Etikett wird an der Außenseite der Seitenabde-...

  • Seite 27: Anschluss Der Externen Steuerspannung

    (SMO) kommunizieren kann, müssen Sie ggf. ein Update auf eine neuere Softwareversion vornehmen. Lösen Sie die Kontakte in S2125 Beim Anschluss einer Kommunikation mit der Innenein- heit / dem Regelgerät müssen Sie die Kontakte in S2125 lö- sen. PULL PULL...

  • Seite 28: Verbindung Mit Der Inneneinheit / Dem Regelgerät

    Verbindung mit der Inneneinheit / dem SMO 20 Regelgerät S2125 F2120 S2125 kommuniziert mit NIBE-Inneneinheiten/-Regelgeräten über ein abgeschirmtes dreiadriges Kabel (max. Querschnitt 0,75 mm²) an Anschlussklemme X22:1–4. Hinweise zum Anschluss von Inneneinheit/Regelgerät: Siehe das Installateurhandbuch der Inneneinheit / des Re- gelgerätes.

  • Seite 29: Kaskadenschaltung

    Kaskadenschaltung KÜHLUNG Verbinden Sie bei einer Kaskadenschaltung die Anschluss- S2125 kann eine Kühlung mit einem Kühlvorlauf bis +7 °C klemme X23 mit der Anschlussklemme X22 an der nächsten erzeugen. Wärmepumpe. ACHTUNG! SMO S40 DIP S1 Position 4 muss auf ON umgestellt werden,...

  • Seite 30: Inbetriebnahme Und Einstellung

    Wasser im System gefroren ist. ist. 6. Entfernte Bleche und Abdeckungen wieder montieren. VERDICHTERERWÄRMER Nach dem Einschalten der Spannung für S2125 und ei- S2125 besitzt einen Verdichtererwärmer, der die Verdichter- nem Verdichterbedarf von Inneneinheit / Regelgerät temperatur beim Start und bei kaltem Verdichter erhöht.

  • Seite 31: Einstellung, Ladefluss

    Einstellung, Ladefluss Für eine ganzjährig korrekte Funktionsweise der Wärmepum- pe muss der Ladevolumenstrom korrekt eingestellt werden. Bei Verwendung einer NIBE Inneneinheit VVM oder einer zubehörgesteuerten Ladepumpe für das Regelgerät SMO versucht die Steuerung, einen optimalen Volumenstrom für die Wärmepumpe aufrechtzuerhalten.

  • Seite 32: Steuerung

    Demzufolge werden alle Einstellungen und Messwerte von (rot) Leuchtet Kondensator eingeschaltet durchgehend S2125 in der Inneneinheit bzw. im Regelgerät angepasst und abgelesen. Master-Steuerung ACHTUNG! Zur Steuerung von S2125 ist eine NIBE Inneneinheit/Regel- gerät erforderlich, die S2125 je nach Bedarf aufruft. Alle Die Software des Hauptprodukts muss in der aktu- Einstellungen für S2125 werden per Inneneinheit/Regelgerät...

  • Seite 33: Regelungsbedingungen

    Wenn die Temperatur am Verdampferfühler (BT16) die Starttemperatur für die Enteisungsfunktion unterschreitet, 3. Nach abgeschlossener Enteisung stellt sich das Vierwe- misst S2125 die Zeit bis zur „aktiven Enteisung“ in jeder geventil zurück zum Heizbetrieb um. Die Verdichterdreh- Betriebsminute des Verdichters, um einen Enteisungsbe- zahl wird kurzzeitig gesperrt.

  • Seite 34: Steuerung - Wärmepumpe Eb101

    Wärmepumpe nicht arbeiten darf. Max. Strom Enteisung: Hier können Sie verschiedene Einstellungen Einstellbereich S2125 1 x 230 V: 6 – 32 A vornehmen, die sich auf die Enteisungsfunktion auswirken. Sperrbereich 1 Start manuelle Enteisung: Hier können Sie eine „aktive Ent- Einstellbereich: aus/ein eisung“...
  • Seite 35 Diese Option kann aktiviert werden, wenn Ventilator, Gitter oder Ventilatornabe mit Eis oder Schnee bedeckt sind. Dieser Zustand kann durch Ventilatorstörge- räusche von S2125 signalisiert werden. Bei einer „Ventilatorenteisung“ werden Ventilator, Gitter und Ventilatornabe mit warmer Luft vom Verdampfer (EP1) erwärmt.
  • Seite 36 Einstellbereich: ja / nein raten sein. Verdichterphase ermitteln Starttemperatur für die Enteisungsfunktion: Hier stellen Sie Einstellbereich S2125 1 x 230 V: aus/ein ein, bei welcher Temperatur (BT16) die Enteisungsfunktion aktiviert werden soll. Der Wert sollte nur nach Rücksprache Strombegrenzung mit dem Installateur geändert werden.

  • Seite 37: Service

    4,81 96,13 4,77 Ein eventueller Service darf nur von Personen mit 78,30 4,72 entsprechender Kompetenz ausgeführt werden. 64,11 4,66 Bei einem Komponentenwechsel an S2125 dürfen 52,76 4,59 nur Ersatzteile von NIBE verwendet werden. 43,64 4,51 36,26 4,43 ENTLEERUNG DES KONDENSATORS...

  • Seite 38: Komfortstörung

    S2125 FÜHRT KEINE KOMMUNIKATION AUS Die Alarmbestätigung erfolgt an der Inneneinheit • Prüfen Sie, ob S2125 korrekt in der Inneneinheit (VVM) bzw. am Regelgerät (VVM / SMO). oder im Regelgerät (SMO) installiert ist. Wird die Betriebsstörung nicht auf dem Display angezeigt, •...

  • Seite 39: Niedrige Raumtemperatur

    Wenn die Temperatur des Rücklauffühlers, BT3, 10 °C un- terschreitet. • Wenn die Verdampfertemperatur (BP8) ihren niedrigsten zulässigen Wert unterschreitet. Nach zehn fehlgeschlage- nen Enteisungen muss S2125 kontrolliert werden. Dies wird über einen Alarm angezeigt. NIBE S2125 Kapitel 9 | Komfortstörung...

  • Seite 40: Alarmliste

    Verstopftes Schmutzfilter, Luft von 4 h. oder Stopp im Volumenstrom des Heizungsmediums. Unzureichender Systemdruck. 400 (207) Nicht spezifizierter Fehler Initialisierungsfehler Inverter. Inkompatibler Inverter. 400 (209) Inkompatibler Inverter. 400 (211) Konfigurationsdatei fehlt. 400 (213) Ladefehler Konfiguration. Kapitel 9 | Komfortstörung NIBE S2125...
  • Seite 41 589 (216) Falsche PCBA in der Wärme- Die Wärmepumpe hat eine falsche Basis- Die Basisplatine wurde gegen eine pumpe. Gegen neue, für platine. Basisplatine für F2120 ausge- S2125 angepasste PCBA aus- tauscht. wechseln. NIBE S2125 Kapitel 9 | Komfortstörung...

  • Seite 42: Zubehör

    Ausführliche Informationen zum Zubehör und eine komplette Zubehörliste finden Sie hier: XXXXXX. Nicht alle Zubehörkomponenten sind auf allen Märkten ver- fügbar. KONDENSWASSERROHR Kondenswasserrohr, verschiedene Längen. KVR 11-10 Art.nr. 067 823 KVR 11-30 Art.nr. 067 824 KVR 11-60 Art.nr. 067 825 Kapitel 10 | Zubehör NIBE S2125...

  • Seite 43: Technische Daten

    Technische Daten Maße S2125 Ø52 1054 Ø40 1128 NIBE S2125 Kapitel 11 | Technische Daten...

  • Seite 44: Schalldruckpegel

    Schalldruckpegel S2125 wird oft an einer Hauswand aufgestellt. Die dadurch entstehende Geräuschausbreitung ist zu beachten. Sorgen Sie daher bei Aufstellung und Ausrichtung dafür, dass möglichst geringe Beeinträchtigungen durch Geräusche entstehen. Die Schalldruckpegel werden durch weitere Wände, Mauern, Höhenunterschiede im Gelände usw. modifiziert und sind daher lediglich als Richtwerte zu betrachten.

  • Seite 45: Technische Daten

    Technische Daten LEISTUNG IM HEIZBETRIEB Maximale und minimale Ausgangsleistung bei Dauerbetrieb. BETRIEBSBEREICH HEIZUNG Ohne Enteisung. Vorlauftemperatur S2125-8 Maximal och mininimal uppvärmningseffekt S2125-8 Framledningstemperatur (°C) (°C) Heizleistung Uppvärmningseffekt (kW) (kW) -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 Utomhustemperatur Außenlufttemperatur...

  • Seite 46: Leistung Im Kühlbetrieb

    LEISTUNG IM KÜHLBETRIEB Maximale und minimale Ausgangsleistung bei Dauerbetrieb. S2125 Maximal och mininimal kyleffekt Kühlleistung Kyleffekt (kW) (kW) 12,0 10,0 Utomhustemperatur Außenlufttemperatur (°C) (°C) Framledningstemperatur 18 °C Vorlauftemperatur 18 °C Vorlauftemperatur 7 °C Framledningstemperatur 7 °C Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 47 0,08 – 0,32 0,12 – 0,48 Min. Auslegungsvolumenstrom Enteisung (100 % 0,32 Pumpendrehzahl) Min./max. HM-Temp. Dauerbetrieb °C 26 / 75 Anschluss Heizungsmedium S2125 G1" Außengewinde Anschluss Heizungsmedium Flexrohr G1" Außengewinde Min. empfohlene Rohrabmessungen (System) DN (mm) 25 (28) Abmessungen und Gewicht...
  • Seite 48 Gesamteffizienz für die Einheit neu berechnet werden. Skala für Produkteffizienzklasse Raumerwärmung A++ - G. Modell Regelgerät SMO S Skala für Systemeffizienzklasse Raumerwärmung A+++ - G. Modell Regelgerät SMO S Kapitel 11 | Technische Daten NIBE S2125...

  • Seite 49: Energieverbrauchskennzeichnung

    Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solar- wärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. NIBE S2125 Kapitel 11 | Technische Daten...

  • Seite 50: Technische Dokumentation

    2 400 Schallleistungspegel, Innen-/Außenbereich - / 49 Nennfluss Wärmeträger Jahresenergieverbrauch 2 939 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 51 2 900 Schallleistungspegel, Innen-/Außenbereich - / 49 Nennfluss Wärmeträger Jahresenergieverbrauch 4 102 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE S2125 Kapitel 11 | Technische Daten...

  • Seite 52: Schaltplan

    Schaltplan 1 X 230 V Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 53 NIBE S2125 Kapitel 11 | Technische Daten...
  • Seite 54 Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 55 NIBE S2125 Kapitel 11 | Technische Daten...
  • Seite 56 3 X 400 V Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 57 NIBE S2125 Kapitel 11 | Technische Daten...
  • Seite 58 Kapitel 11 | Technische Daten NIBE S2125...
  • Seite 59 NIBE S2125 Kapitel 11 | Technische Daten...

  • Seite 60: Sachregister

    Regelgerät, 6 Grundlegende Maßnahmen, 38 Regelungsbedingungen, 33 Hohe Raumtemperatur, 39 Regelungsbedingungen Enteisung, 33 Niedrige Raumtemperatur, 39 Rohranschluss, Heizungsmedium, 23 S2125 führt keine Kommunikation aus, 38 Rohranschlüsse, 22 S2125 startet nicht, 38 Allgemeines, 22 Fühlerdaten, 37 Ladepumpe, 23 Fühlerpositionierung, 21 Rohranschluss, Heizungsmedium, 23 Symbolschlüssel, 22...
  • Seite 61 Technische Daten, 45 Transport, 7 Verdichtererwärmer, 30 Vorbereitungen, 30 Wärmepumpeneinstellungen – Menü 7.3.2, 34, 36 Wichtige Informationen, 4 Inneneinheit, 6 Installationskontrolle, 5 Kompatible Inneneinheiten (VVM) und Regelgeräte (SMO), 6 Regelgerät, 6 Sicherheitsinformationen, 4 Zubehör, 42 Zubehör anschließen, 29 NIBE S2125 Sachregister...

  • Seite 63: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz AG Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 64 WS release date: 2022-02-02 08:50 Publish date: 2022-04-20 10:50 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
