MANUALE D'USO – Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
MANUAL DEL USUARIO - Sección 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "User Manual - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".
Les avertissements specifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".
Werbung
Kapitel
Inhaltsverzeichnis

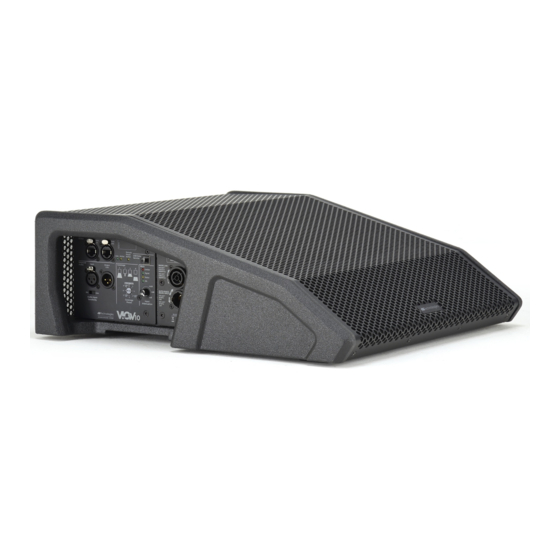

Verwandte Anleitungen für dB Technologies VIO W10
Inhaltszusammenfassung für dB Technologies VIO W10
- Seite 1 MANUALE D’USO – Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 MANUAL DEL USUARIO - Sección 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”. The warnings in this manual must be observed together with the "User Manual - Section 2". Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2"...
- Seite 2 If you use the loudspeakers outdoor avoid spots exposed to bad weather conditions. Contact dBTechnologies for accessories to be used with the speakers. dBTechnologies will not accept any responsibility for damages caused by inappropiate accessories or additional devices. VIO W10 Cod. 420120291 REV.1.0...
- Seite 3 ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL VIO W10 Cod. 420120291 REV.1.0...
-
Seite 4: Inhaltsverzeichnis
5. SPECIFICHE TECNICHE ......................15 GENERALE ..............................15 DATI ACUSTICI ............................15 AMPLIFICATORE ............................15 PROCESSORE ............................16 INTERFACCIA UTENTE ..........................16 INGRESSI E USCITE ........................... 16 SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) ..........16 DIMENSIONI ............................. 17 VIO W10 Cod. 420120291 REV.1.0... -
Seite 5: Informazioni Generali
PANORAMICA INTRODUTTIVA VIO W10 è un monitor attivo a minimo profilo di ingombro, con coverage modificabile grazie a preset facilmente gestibili dall’utente. E’ equipaggiato con un woofer da 10” (voice coil: 2.5”) e quattro MF-HF woofer da 4” (voice coil: 1”) pilotati da un amplificatore DIGIPRO G3 da 400 W RMS di ultima generazione. -
Seite 6: Caratteristiche Meccaniche Ed Acustiche
CARATTERISTICHE MECCANICHE ED ACUSTICHE DIMENSIONI VIO W10 integra, in un cabinet di legno, protetto da un rivestimento in PVC, del peso di 13,7 kg, un woofer da 10” (voice coil:”2.5”) e quattro MID-HF woofer da da 4” (voice coil: 1”). -
Seite 7: Caratteristiche Della Sezione Di Amplificazione E Di Controllo
CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplificatore digitale di ultima generazione DIGIPRO G3, in classe D, è il cuore di VIO W10. Totalmente silenzioso, il raffreddamento avviene senza l’ausilio di ventole, e assicura una potenza di amplificazione di 400 W RMS. -
Seite 8: Sezione Di Ingresso, Uscita E Controllo
E’ possibile inoltre applicare un filtro HPF con frequenza di taglio a 120 Hz ai preset NARROW, WIDE, FAR. 6. STATUS LED Main I LED mostrano indicazioni di stato del monitor in modo immediato, secondo la logica sintetizzata nella tabella qui sotto: VIO W10 Cod. 420120291 REV.1.0... -
Seite 9: Sezione Di Alimentazione
4. Utilizzare solo il cavo di alimentazione in dotazione. • La connessione USB SERVICE DATA deve essere utilizzata esclusivamente per aggiornamento firmware del prodotto, non connettere nessun dispositivo USB all’apparecchio, per evitare danneggiamenti o malfunzionamenti. VIO W10 Cod. 420120291 REV.1.0... -
Seite 10: Prima Accensione
4. Utilizzare solo il cavo di alimentazione in dotazione. INSTALLAZIONE DISPOSIZIONE DEI MONITOR E CONNESSIONI AUDIO Nella disposizione di VIO W10 tenere conto della superficie operativa da coprire e del posizionamento e delle caratteristiche dei microfoni presenti (se fosse necessario scongiurare un eventuale effetto Larssen). -
Seite 11: Collegamento E Rilancio Dell' Alimentazione
COLLEGAMENTO E RILANCIO DELL’ ALIMENTAZIONE Su VIO W10, è possibile rilanciare l’alimentazione dal primo monitor ad uno successivo, fino ad un totale di 18 (1+17) nei Paesi con tensione di alimentazione 220-240Vac e di 12 (1+11) nei Paesi con tensione di alimentazione 100-120Vac. -
Seite 12: Connessioni Rdnet
Data Input (7) del secondo e così via. Quando la rete è completata ed i dispositivi accesi, i LED “Link” sono accesi. Gli altri LED “Active” iniziano a lampeggiare in presenza di traffico dati. I “Remote Preset Active” LED VIO W10 Cod. 420120291 REV.1.0... -
Seite 13: Aggiornamento Del Firmware
CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO). 4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”. 5. Selezionare il file del firmware precedentemente scaricato. 6. Seguire le operazioni mostrate a video. 7. Cliccare “AGGIORNA”. VIO W10 Cod. 420120291 REV.1.0... -
Seite 14: Risoluzione Dei Problemi
ESEMPI DI INSTALLAZIONE. 2. Verificare che non vi siano ostacoli diretti tra l’artista e il monitor a lui destinato. 3. Assicurarsi di aver impiegato il numero sufficiente di LVX XM12. VIO W10 Cod. 420120291 REV.1.0... -
Seite 15: Specifiche Tecniche
Dipendente dal preset (DSP) Copertura (HxV): Dipendente dal preset (DSP) 10” LF Voice coil: 2.5” AMPLIFICATORE Tipologia: Digipro® G3 Classe di amplificazione: Classe D Potenza di picco: 400 W Potenza di amplificazione RMS: 800 W VIO W10 Cod. 420120291 REV.1.0... -
Seite 16: Processore
** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali. VIO W10 Cod. 420120291 REV.1.0... -
Seite 17: Dimensioni
Multistrato di legno con copertura di pvc Griglia: Verniciata / lavorazione CNC Predisposizione per fly-bar: Integrate Maniglie: Montaggio su palo: Sì, 36 mm Larghezza: 450 mm Altezza: 165 mm Profondità: 480 mm 13,7 kg Peso: VIO W10 Cod. 420120291 REV.1.0... - Seite 18 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com VIO W10 Cod. 420120291 REV.1.0...
- Seite 19 5. SPECIFICATIONS ........................30 GENERAL INFORMATION ........................30 ACOUSTICAL SPECIFICATIONS ......................... 30 AMPLIFIER ..............................30 PROCESSOR .............................. 31 USER INTERFACE ............................31 INPUTS & OUTPUTS ..........................31 POWER SUPPLY SPECIFICATIONS (ABSORPTION / INSTALLATION) ............31 DIMENSIONS ............................32 VIO W10 Code 420120291 REV.1.0...
-
Seite 20: General Information
PRODUCT OVERVIEW VIO W10 is an active monitor with a minimal footprint, with coverage that can be modified using presets easily managed by the user. It is equipped with a 10” woofer (voice coil: 2.5") and four 4" MF-HF woofers (voice coil: 1”), driven by a latest-generation 400 W RMS DIGIPRO G3 amplifier. -
Seite 21: Mechanical And Acoustical Features
English MECHANICAL AND ACOUSTICAL FEATURES DIMENSIONS VIO W10 incorporates, inside a wooden cabinet protected by a PVC coating and weighing 13.7 kg, a 10” woofer (voice coil: 2.5”) and four 4” MID-HF woofers (voice coil: 1”). The overall dimensions of a single loudspeaker are: 450 x 480 x 165 mm. The handle is integrated, the continuous profile underlined by the metal grille, while a lower recess allows easy cable routing. -
Seite 22: Features Of The Amplifier And Control Sections
FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS The latest-generation class-D digital amplifier DIGIPRO G3 is at core of VIO W10. It features totally silent fanless cooling and provides 400 W RMS amplification power. The DIGIPRO G3 panel is made up of: •... -
Seite 23: Input, Output And Control Section
An HPF filter with 120 Hz cut-off frequency can also be applied to the NARROW, WIDE and FAR presets. 6. STATUS LED Main The LEDs show monitor status indications at a glance, according to the logic summarised in the table below: VIO W10 Code 420120291 REV.1.0... -
Seite 24: Power Supply Unit Section
3. Replace the fuse with the fuse rated for the 100-120 V range, which is included in the package. 4. Use only the supplied power supply cable. • Use the SERVICE DATA USB port to update product firmware only. Do not connect any USB devices to the unit to avoid damage or malfunctioning. VIO W10 Code 420120291 REV.1.0... -
Seite 25: First Power-Up
4. Use only the supplied power supply cable. INSTALLATION MONITOR POSITIONING AND AUDIO CONNECTIONS When positioning VIO W10, take into account the working surface to be covered and the positioning and characteristics of the microphones present (if necessary, avoid any possible Larssen effect). -
Seite 26: Connection And Power Daisy Chain
CONNECTION AND POWER DAISY CHAIN VIO W10 can supply mains power to another monitor up to a maximum of 18 (1+17) when operating at 220- 240Vac or at 12 (1+11) when operating at 100-120Vac. To perform this type of connection, simply connect... -
Seite 27: Rdnet Connections
Data Input (7) of the second monitor, and so on. When the network is completed and the devices switched on, the "Link" LEDs are lit. The other "Active" LEDs will start flashing when data traffic is present. "Remote Preset Active" LEDs VIO W10 Code 420120291 REV.1.0... -
Seite 28: Firmware Updates
4. In the top right corner of the USB BURNER MANAGER screen, select “File Opening”. 5. Select the file containing the previously downloaded firmware. 6. Follow the operations shown on the screen. 7. Click “UPDATE”. VIO W10 Code 420120291 REV.1.0... -
Seite 29: Troubleshooting
1. Ensure that the speaker is properly positioned on the stage according to the indicated sound dispersion pattern and the positions shown in section INSTALLATION EXAMPLES. 2. Check for any obstacles directly between performer and monitor. 3. Consider adding more LVX XM12 modules. VIO W10 Code 420120291 REV.1.0... -
Seite 30: Specifications
Crossover frequency: Depending on the preset (DSP) Coverage (HxV): Depending on the preset (DSP) 10” LF Voice coil: 2.5” AMPLIFIER Type: Digipro® G3 Amplification class: Class D Peak power: 800 W RMS amplifier power: 400 W VIO W10 Code 420120291 REV.1.0... -
Seite 31: Processor
** NOTE FOR INSTALLER: Values refer to 1/3rd of power, under heavy operating conditions (music programme with frequent clipping and limiter activation). In case of professional installations and tours we recommend sizing according to these values. VIO W10 Code 420120291 REV.1.0... -
Seite 32: Dimensions
English DIMENSIONS Material: Plywood with PVC coating Grille: Paint-finished / NC-machined Provisions for fly bar: Integrated Handles: Pole mount: Yes, 36 mm Width: 450 mm Height: 165 mm Depth: 480 mm 13.7 kg Weight: VIO W10 Code 420120291 REV.1.0... - Seite 33 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALY) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com VIO W10 Code 420120291 REV.1.0...
- Seite 34 5. TECHNISCHE DATEN ......................45 ALLGEMEINE ANGABEN .......................... 45 AKUSTIK-DATEN ............................45 VERSTÄRKER ............................45 PROZESSOR .............................. 46 BENUTZEROBERFLÄCHE .......................... 46 EINGÄNGE UND AUSGÄNGE ........................46 VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION) ............46 ABMESSUNGEN ............................47 VIO W10 Art.-Nr. 420120291 REV.1.0...
-
Seite 35: Allgemeine Informationen
Materialforschung. EINLEITENDER ÜBERBLICK VIO W10 ist ein extrem platzsparender Aktivmonitor, dessen Abdeckung dank der leicht vom Benutzer zu verwaltenden Voreinstellung (Preset) geändert werden kann. Er verfügt über einen 10“-Tieftöner (Schwingspule: 2,5”) und vier MF-HF 4“-Tieftöner (Schwingspule: 1”), die von einem DIGIPRO G3 Verstärker mit 400 W RMS der neuesten Generation angesteuert werden. -
Seite 36: Mechanische Und Akustische Eigenschaften
Deutsch MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ABMESSUNGEN VIO W10 integriert einen 10”-Tieftöner (Schwingspule: 2,5”) und vier 4”-MID-HF-Tieftöner (Schwingspule: 1”) in ein mit einer PVC-Beschichtung verkleidetes Holzgehäuse mit 13,7 kg Gewicht. Abmessungen eines einzelnen Lautsprechers: 450 x 480 x 165 mm. Der Griff ist integriert und das durchgehende Profil wird vom Metallgitter unterstrichen, während die unten... -
Seite 37: Eigenschaften Des Verstärkungs- Und Steuerbereichs
Deutsch EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS Der digitale Verstärker der neuesten Generation DIGIPRO G3 der Klasse D ist das Herzstück der VIO W10. Seine komplett geräuschlose Kühlung erfolgt ohne Einsatz von Flügelrädern und gewährleistet eine Verstärkungsleistung von 400 W RMS. -
Seite 38: Eingang, Ausgang Und Steuerbereich
Zusätzlich kann ein Hochpass (HPF) mit einer Trennfrequenz von 120 Hz bei den Voreinstellungen NARROW, WIDE und FAR angewendet werden. 6. STATUS LED Main Die LEDs liefern unmittelbare Angaben zum Status des Monitors. Ihre Logik wird in der nachstehenden Tabelle zusammengefasst: VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 39: Versorgungsbereich
3. Ersetzen Sie die Sicherung durch die im Lieferumfang enthaltene Sicherung für den Bereich 100-120 V. • Der USB-ANSCHLUSS SERVICE DATA darf nur für die Aktualisierung der Firmware des Produkts verwendet werden. Um Schäden oder Funktionsstörungen zu vermeiden, keine USB-Geräte an das Gerät anschließen. VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 40: Erstmaliges Einschalten
4. Verwenden Sie nur das im Lieferumfang enthaltene Kabel. INSTALLATION AUFSTELLEN DER MONITORE UND HERSTELLEN DER AUDIO-VERBINDUNGEN Beim Aufstellen des VIO W10 die zu deckende Fläche und die Position und Eigenschaften der vorhandenen Mikrofone berücksichtigen (im erforderlichen Fall eine akustische Rückkoppelung ausschließen). -
Seite 41: Anschluss Und Start Der Stromversorgung
Netzspannung von 100-120 VAC verbunden werden. Um diesen Verbindungstyp umzusetzen, einfach das mitgelieferte Netzkabel am Eingang MAINS INPUT (11) des ersten VIO W10 anschließen und ein zweites Kabel mit geeigneten Steckverbindern (optional) zwischen dem Ausgang MAINS LINK (12) und dem Eingang MAINS INPUT (11) des folgenden VIO W10 anschließen. -
Seite 42: Anschlüsse Rdnet
(8) des ersten Monitors an den Data Input (7) des zweiten anschließen und so weiter. Wenn das Netzwerk hergestellt ist und die Geräte eingeschaltet sind, leuchten die LEDs „Link“ auf. Die anderen LEDs „Active“ beginnen zu blinken, wenn Datenverkehr besteht. Die LEDs „Remote Preset Active“ VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 43: Firmware-Aktualisierung
4. Wählen Sie auf dem Bildschirm USB BURNER MANAGER oben rechts im Bildschirm „Datei öffnen“. 5. Wählen Sie die Datei mit der zuvor heruntergeladenen Firmware aus. 6. Folgen Sie den Anweisungen auf dem Bildschirm. 7. Klicken Sie auf „AKTUALISIEREN“. VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 44: Problemabhilfe
Abschnitt INSTALLATIONSBEISPIELE erläuterten Positionen korrekt ist. 2. Überprüfen, dass keine direkten Hindernisse zwischen dem Künstler und dem für ihn bestimmten Monitor vorhanden sind. 3. Sicherstellen, dass eine ausreichende Anzahl an LVX XM12 verwendet werden. VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 45: Technische Daten
1” Akustische Konfiguration: Reflex Übergangsfrequenz: Je nach Voreinstellung (Preset) (DSP) Abstrahlwinkel (HxV): Je nach Voreinstellung (Preset) (DSP) 10” LF Schwingspule: 2,5” VERSTÄRKER Typ: Digipro® G3 Verstärkungsklasse: Klasse D Leistungsspitze: 800 W Verstärkungsleistung RMS: 400 W VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 46: Prozessor
** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren. VIO W10 Art.-Nr. 420120291 REV.1.0... -
Seite 47: Abmessungen
Deutsch ABMESSUNGEN Material: Mehrschichtholzplatten mit PVC-Beschichtung Gitter: Lackiert/CNC-Bearbeitung Nein Auslegung für Fly-bar: Integriert Griffe: Montage auf Pfosten: Ja, 36 mm Breite: 450 mm Höhe: 165 mm Tiefe: 480 mm 13,7 kg Gewicht: VIO W10 Art.-Nr. 420120291 REV.1.0... - Seite 48 Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Tel +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com VIO W10 Art.-Nr. 420120291 REV.1.0...
- Seite 49 5. SPÉCIFICATIONS TECHNIQUES ................... 27 INFORMATIONS GÉNÉRALES ........................27 DONNÉES ACOUSTIQUES ........................27 AMPLIFICATEUR ............................27 PROCESSEUR ............................28 INTERFACE UTILISATEUR ......................... 28 ENTRÉES ET SORTIES..........................28 SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION) ............ 28 DIMENSIONS ............................29 VIO W10 Code 420120291 RÉV.1.0...
-
Seite 50: Généralités
INTRODUCTION VIO W10 est un retour de scène actif au profil d'encombrement minimum, avec une couverture modifiable grâce à des presets facilement maîtrisables de la part de l'utilisateur. Il est équipé d’un woofer de 10” (voice coil : 2,5”) et de quatre MF-HF woofers de 4”... -
Seite 51: Caractéristiques Mécaniques Et Acoustiques
CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES DIMENSIONS VIO W10 intègre, dans un coffret en bois protégé par un revêtement en PVC et ayant un poids de 13,7 kg, un woofer de 10” (voice coil : 2.5”) et quatre MID-HF woofers de 4” (voice coil : 1”). -
Seite 52: Caractéristiques De La Section D'amplification Et De Contrôle
CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE L'amplificateur numérique de dernière génération DIGIPRO G3, classe D, est le cœur de VIO W10. Totalement silencieux, le refroidissement se produit sans ventilateurs et assure une puissance d'amplification de 400 W RMS. -
Seite 53: Section D'entrée, De Sortie Et De Contrôle
Il est possible d’appliquer en outre un filtre HPF avec une fréquence de coupure à 120 Hz aux presets NARROW, WIDE, FAR. 6. STATUS LED Main Les LED montrent des indications d’état du retour de scène de manière immédiate, selon la logique synthétisée dans le tableau ci-dessous : VIO W10 Code 420120291 RÉV.1.0... -
Seite 54: Section D'alimentation
4. Utiliser uniquement le câble d'alimentation fourni en dotation. • La connexion USB SERVICE DATA doit être utilisée EXCLUSIVEMENT pour mettre à jour le micrologiciel du produit, ne brancher aucun dispositif USB sur l'appareil, pour éviter tout dommage ou dysfonctionnement. VIO W10 Code 420120291 RÉV.1.0... -
Seite 55: Premier Allumage
4. Utiliser uniquement le câble d'alimentation fourni en dotation. INSTALLATION DISPOSITION DES RETOURS DE SCÈNE ET CONNEXIONS AUDIO Lors de la mise en place de VIO W10, tenir compte de la surface opérationnelle à couvrir ainsi que du positionnement et des caractéristiques des microphones présents (au cas où... -
Seite 56: Branchement Et Relance De L'alimentation
BRANCHEMENT ET RELANCE DE L’ALIMENTATION Sur VIO W10, il est possible de relancer l'alimentation du premier retour de scène à un autre, jusqu'à un total de 18 (1+17) dans les pays avec une tension d'alimentation de 220-240Vac et de 12 (1+11) dans les pays avec une tension d'alimentation de 100-120Vac. -
Seite 57: Connexions Rdnet
LED « Link » sont allumées. Les autres LED « Active » commencent à clignoter en présence de trafic de données. Les “Remote Preset Active” LED VIO W10 Code 420120291 RÉV.1.0... -
Seite 58: Mise À Jour Du Micrologiciel
4. Dans la page-écran de USB BURNER MANAGER, en haut à droite, sélectionner « Ouverture Fichier ». 5. Sélectionner le fichier du micrologiciel précédemment téléchargé. 6. Suivre les opérations montrées sur la vidéo. 7. Cliquer « METTRE À JOUR ». VIO W10 Code 420120291 RÉV.1.0... -
Seite 59: Dépannage
à la section EXEMPLES D'INSTALLATION. 2. Vérifier qu'il n'y a pas d'obstacles directs entre l'artiste et le retour de scène qu'on lui destine. 3. S'assurer d'avoir utilisé un nombre suffisant de LVX XM12. VIO W10 Code 420120291 RÉV.1.0... -
Seite 60: Spécifications Techniques
Couverture (HxV) : Dépendant du preset (DSP) LF : 10” LF Voice coil : 2,5” AMPLIFICATEUR Type : Digipro® G3 Classe d'amplification : Classe D Puissance de crête : 800 W Puissance d'amplification RMS : 400 W VIO W10 Code 420120291 RÉV.1.0... -
Seite 61: Processeur
** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d’effectuer le dimensionnement selon ces valeurs en cas d’installations et tours professionnels. VIO W10 Code 420120291 RÉV.1.0... -
Seite 62: Dimensions
Grille : Peinte / usinage CNC Pré-équipé pour fly-bar : Intégrées Poignées : Installation sur poteau : Oui, 36 mm Largeur : 450 mm Hauteur : 165 mm Profondeur : 480 mm 13,7 kg Poids : VIO W10 Code 420120291 RÉV.1.0... - Seite 63 également les produits déjà réalisés. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNE (ITALIE) Tél. +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com VIO W10 Code 420120291 RÉV.1.0...
- Seite 64 5. ESPECIFICACIONES TÉCNICAS .................... 75 GENERAL ..............................75 DATOS ACÚSTICOS ........................... 75 AMPLIFICADOR ............................75 PROCESADOR............................76 INTERFAZ USUARIO ..........................76 ENTRADAS Y SALIDAS ..........................76 ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN) ..........76 DIMENSIONES ............................77 VIO W10 Cód. 420120291 REV.1.0...
-
Seite 65: Información General
INTRODUCCIÓN VIO W10 es un monitor activo con un perfil de dimensiones reducidas, con cobertura modificable a través de preset fáciles de configurar por el usuario. Está equipado con un woofer de 10” (bobina de voz: 2,5”) y cuatro MF-HF woofer de 4”... -
Seite 66: Características Mecánicas Y Del Sonido
DIMENSIONES En su estructura de madera protegida por un recubrimiento de PVC, con un peso de 13,7 kg, VIO W10 incluye un woofer de 10" (bobina de voz: 2,5") y un driver de compresión de 4" (bobina de voz: 1”). Las dimensiones de cada altavoz son: 450 x 480 x 165 mm. -
Seite 67: Características De La Sección De Amplificación Y Control
CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplificador digital de última generación DIGIPRO G3, clase D, es el corazón de VIO W10. Totalmente silencioso, porque su enfriamiento ocurre sin la ayuda de ventiladores, asegura una potencia de amplificación de 400 W RMS. -
Seite 68: Sección De Entrada, Salida Y Control
Es posible aplicar además un filtro HPF con frecuencia de corte a 120 Hz a los preset NARROW, WIDE y FAR. 6. STATUS LED Main Los LED indican el estado del monitor de manera inmediata, según la lógica resumida en la tabla a continuación: VIO W10 Cód. 420120291 REV.1.0... -
Seite 69: Sección De Alimentación
4. Utilizar solo el cable de alimentación suministrado con el sistema. • La conexión USB SERVICE DATA se debe utilizar exclusivamente para actualizar el firmware del producto, no conectar ningún dispositivo USB al equipo para evitar daños y funcionamientos incorrectos. VIO W10 Cód. 420120291 REV.1.0... -
Seite 70: Primer Encendido
4. Utilizar solo el cable de alimentación suministrado con el sistema. INSTALACIÓN DISPOSICIÓN DE LOS MONITOR Y CONEXIONES AUDIO En la disposición de VIO W10, considerar la superficie operativa que se debe cubrir, así como el posicionamiento y las características de los micrófonos instalados (si fuera necesario, evitar un posible efecto Larssen). -
Seite 71: Conexión Y Puente De La Alimentación
(opcional) entre la salida MAINS LINK (12) y la entrada MAINS INPUT (11) de otro VIO W10. Este tipo de conexión se puede repetir más veces hasta alcanzar la corriente máxima admisible, indicada por el conector MAINS LINK (12) del primer monitor. -
Seite 72: Conexiones Rdnet
Output (8) del primer monitor al Data Input (7) del segundo y así sucesivamente. Cuando la red es completa y los dispositivos están encendidos, los LED “Link” estarán encendidos. Los otros LED “Active” comienzan a parpadear con tráfico de datos. Los “Remote Preset Active” LED VIO W10 Cód. 420120291 REV.1.0... -
Seite 73: Actualización Del Firmware
4. En la pantalla del USB BURNER MANAGER, en la parte superior derecha, seleccionar "File Opening". 5. Seleccionar el archivo del firmware previamente descargado. 6. Seguir las operaciones mostradas en la pantalla. 7. Hacer clic en "ACTUALIZAR". VIO W10 Cód. 420120291 REV.1.0... -
Seite 74: Resolución De Problemas
EJEMPLOS DE INSTALACIÓN. 2. Comprobar que no haya obstáculos directos entre el artista y su monitor. 3. Asegurarse de que el número de LVX XM12 utilizados sea suficiente. VIO W10 Cód. 420120291 REV.1.0... -
Seite 75: Especificaciones Técnicas
Depende del preset (DSP) Cobertura (HxV): Depende del preset (DSP) 10" LF Bobina de voz: 2,5" AMPLIFICADOR Tipo: Digipro® G3 Clase de amplificación: Clase D Potencia de pico: 800 W Potencia de amplificación RMS: 400 W VIO W10 Cód. 420120291 REV.1.0... -
Seite 76: Procesador
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limitador). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours VIO W10 Cód. 420120291 REV.1.0... -
Seite 77: Dimensiones
Multicapa de madera con recubrimiento de pvc Rejilla: Pintada / procesado CNC Posibilidad para fly-bar: Integradas Asas: Montaje en soporte: Sí, 36 mm Ancho: 450 mm Altura: 165 mm Profundidad: 480 mm 13,7 kg Peso: VIO W10 Cód. 420120291 REV.1.0... - Seite 78 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com VIO W10 Cód. 420120291 REV.1.0...
