BEDIENFELD
Das Bedienfeld ist bei Lieferung nicht montiert, sondern
befindet sich in der Maschine auf dem Hobeltisch. Das Be-
dienfeld wird auf der Zuführseite der Hobelmaschine mon-
tiert. In der Bauteilverpackung, die sich ebenfalls auf dem
Hobeltisch in der Maschine befindet, sind zwei Schrauben
für die Montage des Bedienfelds vorgesehen.

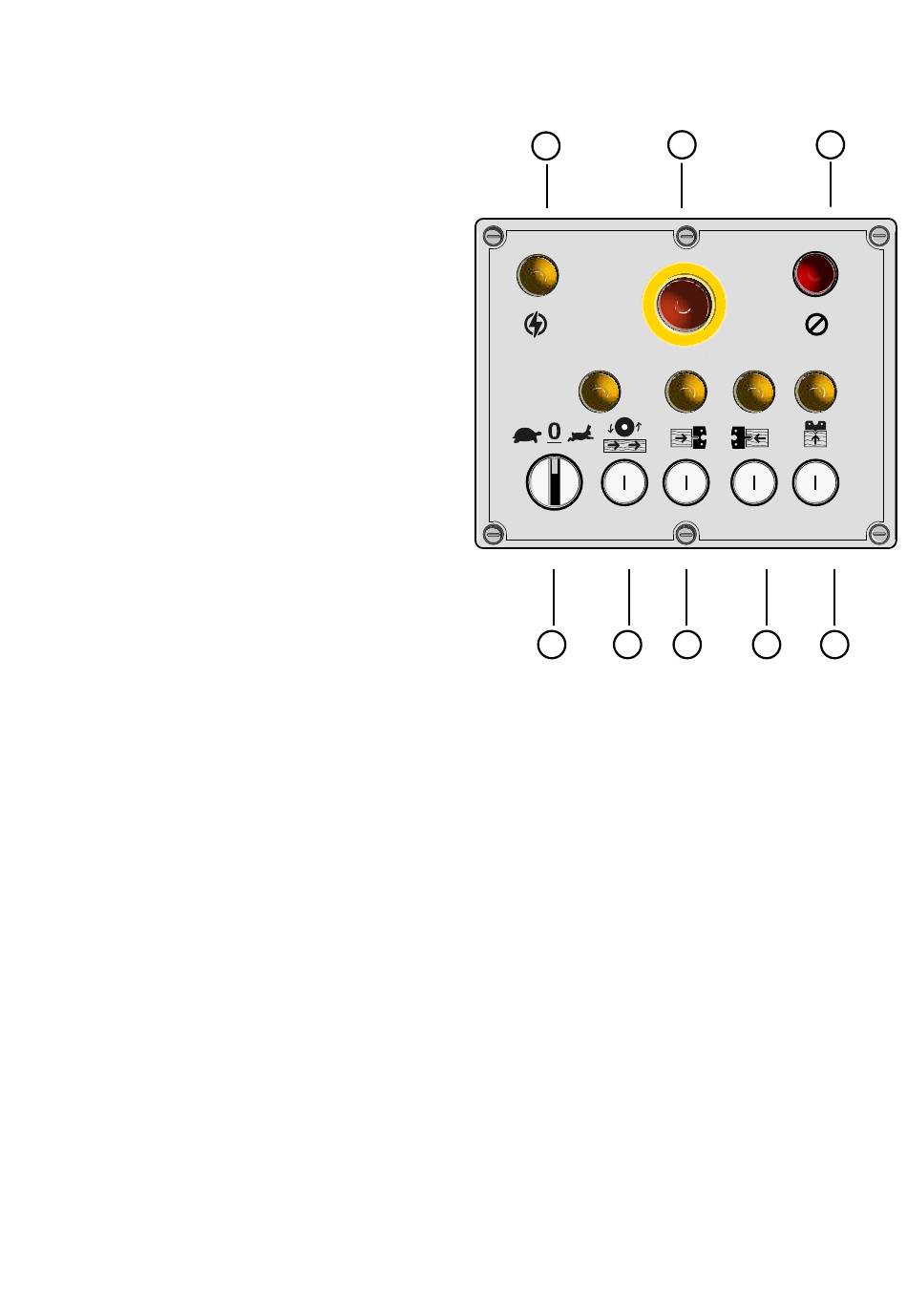

1:
Rot: Stopp
2:
Rot: Nothalt.
3:
Schwarz: Start, rechte Seitenwelle.
4:
Schwarz: Start, linke Seitenwelle.
5:
Schwarz: Start, obere Messerwelle.
6:
Schwarz: Geschwindigkeit, Vorschubwalzen.
7:
Schwarz: Start, Vorschubwalzen.
8:
Kontrolllampe: Strom angeschlossen
Der rote Knopf (1) ist der Schalter für alle Motoren. Der
rote Knopf (2) ist ein Nothalt, der auch sämtliche Motoren
stoppt. Wenn der Nothalt aktiviert ist, diesen zum Neustart
der Maschine um eine Vierteldrehung drehen. Neben dem
Nothalt befindet sich eine Lampe, die anzeigt, dass das
Netzteil angeschlossen ist. Die untere Knopfreihe startet
die Motoren der Hobelmaschine. Über jeder Taste befin-
det sich eine Lampe, die anzeigt, dass der entsprechende
Motor läuft.
