EINSTELLEN DER HOBELMASCHINE

WICHTIG!!
Um eine gute Präzision der fertigen Werkstücke zu gewährleisten, ist es
wichtig, die Anschläge vor Inbetriebnahme zu justieren, damit die Maschi-
ne zufriedenstellende Ergebnisse liefert. Einstellungsreihenfolge sorgfältig
befolgen!

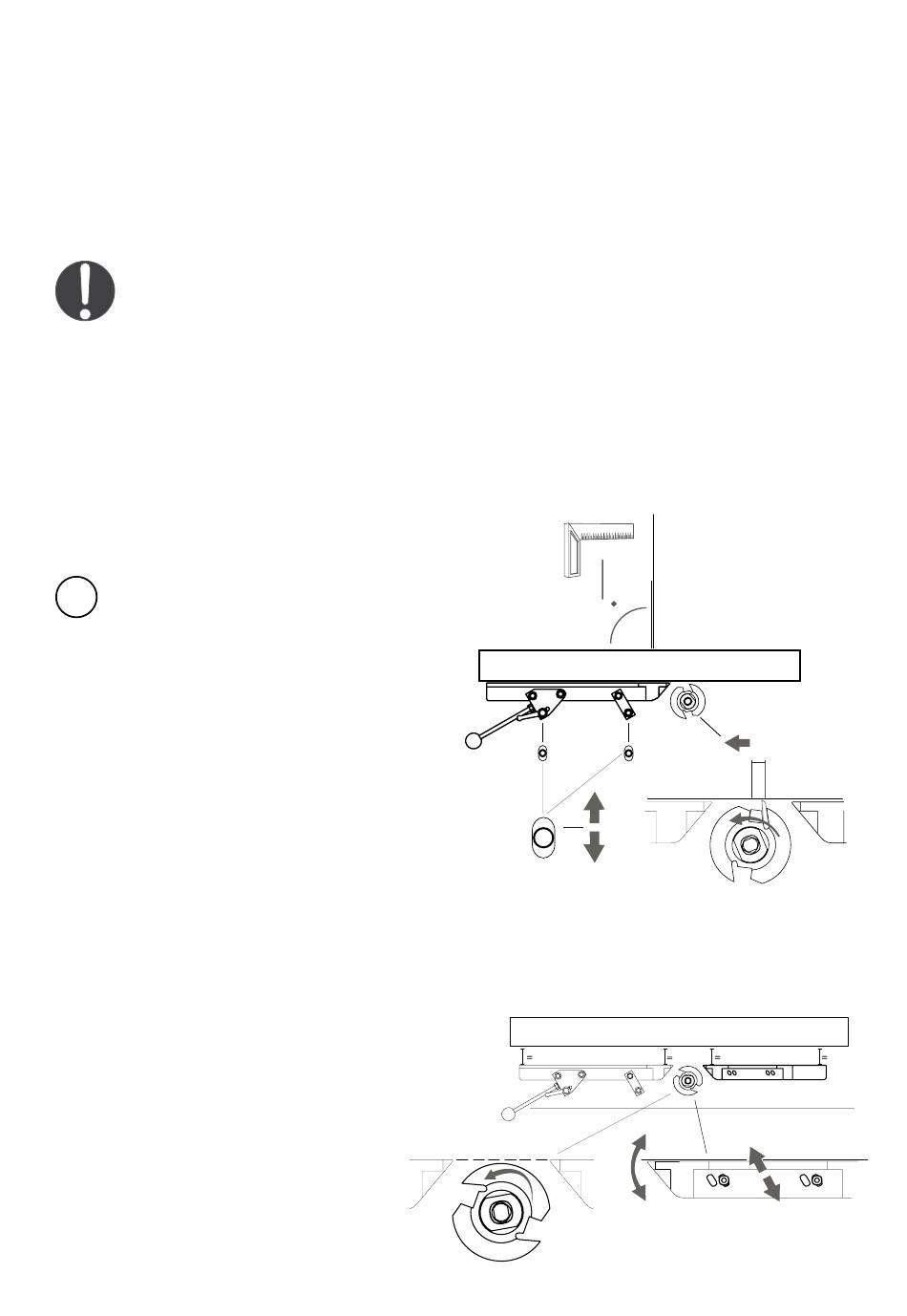

JUSTIERUNG DES ANSCHLAGS,
ZUFÜHRSEITE
1
Beginnen Sie mit der Einstellung des Winkels
am Anschlag an der Zuführseite, Kantenlineal
verwenden und am Anschlag anlegen. Anschlag
dann rechtwinklig zur Öffnung der beweglichen
Seitenwellen im Hobeltisch platzieren. Die Einstell-
schraube für den Anschlag befindet sich an der
Unterseite des Hobeltisches. Stellen Sie nun die
Tiefe des Anschlags so ein, dass die Bewegung
des Kantenlineals beim Rotieren der Welle ca.
3 mm entspricht. Sobald diese Position gefun-
den wurde, die Position des Anschlags mit den
Schrauben fixieren.

JUSTIERUNG DES ANSCHLAGS, INNEN

Das Kantenlineal am Anschlag an der Zuführ-
seite anlegen. Jetzt die festen Wellen so
drehen, dass kein Teil der Wellen das Kanten-
lineal berührt. Danach den inneren Anschlag
entsprechend Kantenlineal so einstellen, dass
er über die gesamte Fläche fährt.
LOGOSOL CH3 HOBELMASCHINE
90
3mm
19
