OBERE WELLE

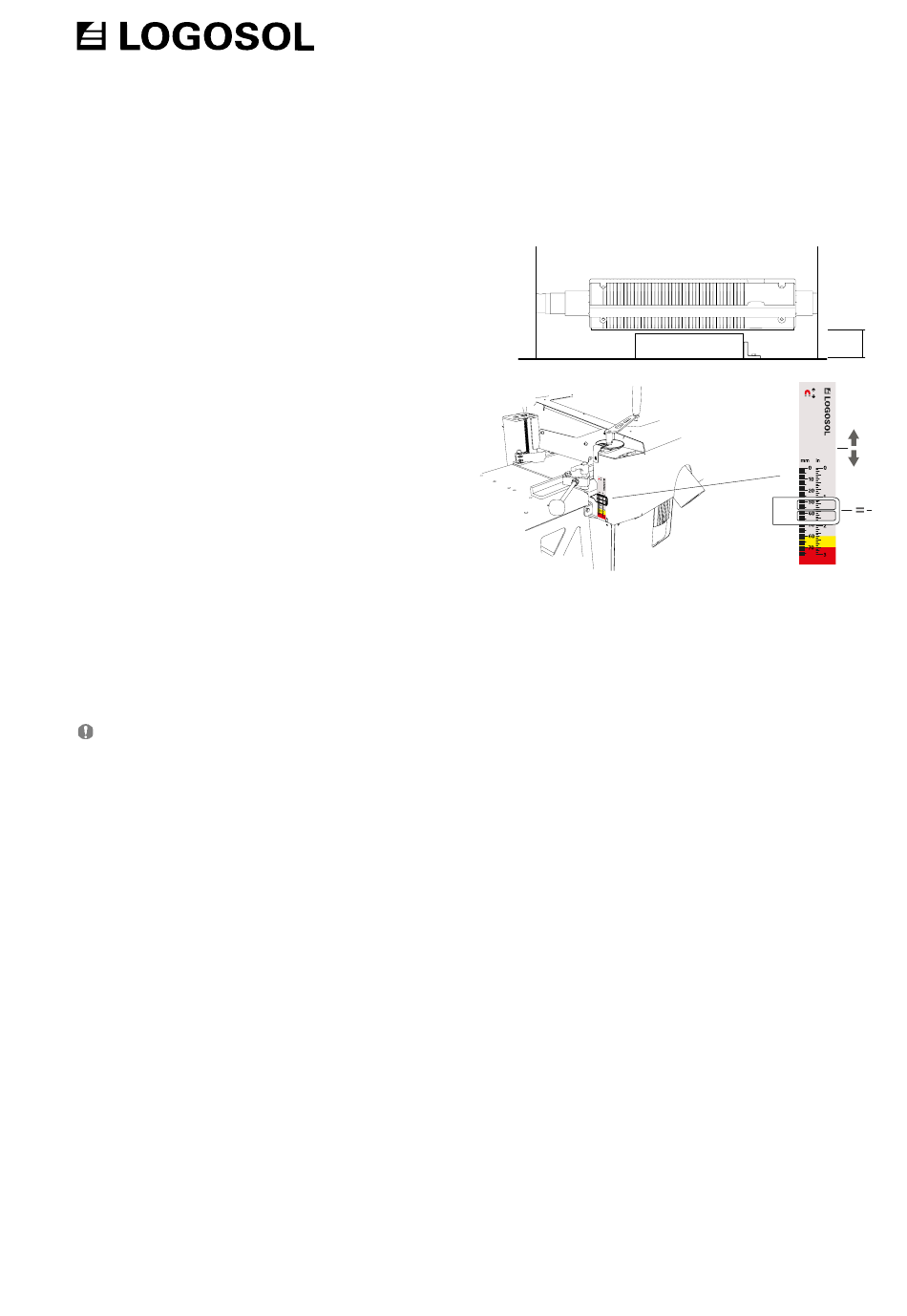

Einstellen der Spanabnahme der oberen Welle
Die Spanabnahme der oberen Welle wird mit der
Kurbel an der linken Ecke eingestellt. Diese Kurbel
hebt oder senkt den Hobeltisch mittels Kettenantrieb.
Skala an der Vorderseite der Maschine nachstellen, die
anzeigt, welche Dicke das Werkstück erhalten soll.
Die Skala kann durch Verschieben der Magnetskala
entsprechend der oberen Welle kalibriert werden. An
der Kurbel ist auch eine runde Skala vorhanden. Diese
zeigt an, dass sich die Tischhöhe pro Umdrehung um 4
mm ändert. Auch diese Skala kann kalibriert werden.
Inbusschraube unter der Skala lösen und diese in die
korrekte Position drehen.
Den Tisch immer in die obere Position bringen, um
das Spiel der Gewindestangen zu reduzieren. Wenn
der Tisch abgesenkt werden soll, diesen eine halbe
Kurbelumdrehung zu weit absenken und dann in die
richtige Position anheben.
Die Kette, die den Tisch anhebt und absenkt, sollte
nicht durchhängen, sondern so gespannt sein, dass
richtig einrastet. Der Mechanismus befindet sich unter
dem Hobeltisch an der Ausführseite. Die Spannung
wird mit einer Mutter eingestellt, die sich im Gestell
unter dem Hobeltisch auf der Ausführseite befindet.
Kettenspannung nicht ändern, solange Anheben
und Absenken des Tisches funktionieren, da eine
falsche Spannung zum Abspringen der Kette führen
kann.
