LOGOSOL CH3 HOBELMASCHINE
ZUSTELLEN

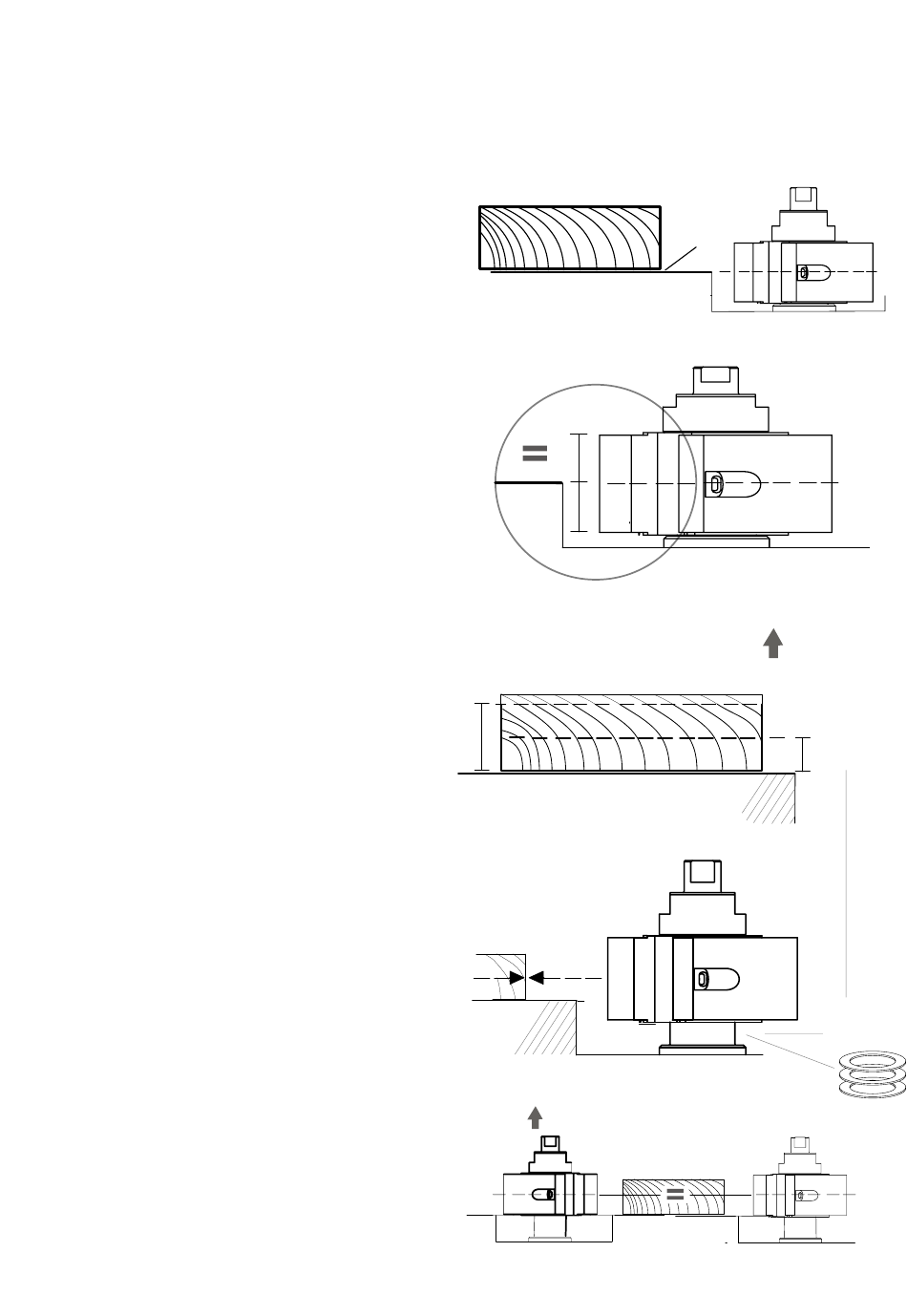

ZUSTELLEN DER SEITENWELLEN

0
Wenn das endgültige Maß des Werkstücks bekannt
ist, werden die Seitenwellen ausgerichtet. Bei der
Übersetzung der Zeichnung für die Einstellung der
Hobelmaschine wird der Hobeltisch als „0" für das
fertige Werkstück betrachtet.
Die Spindeln, auf denen die Seitenwellen montiert
20mm
sind, sind so voreingestellt, dass der Abstand zu „0"
20 mm beträgt. Dies bedeutet, dass sich die Mittel-
linie des montierten Messers auf Höhe des Hobel-
tisches befindet, wenn keine Shims an der Spindel
montiert sind.
20mm
Ausgehend von der Profilzeichnung werden die
Seitenwellen entsprechend der Höhe des fer-
10mm
tigen Werkstücks zugerichtet. Bei den meisten
Zustellungen wird die Mittellinie des Hobel-
messers in der Mitte des fertigen Werkstücks
platziert.
Zur Erläuterung der Zustellung in Höhenrich-
tung gehen wir von einem fertigen Werkstück
aus, das 20 mm betragen soll, die Mittellinie
beträgt dabei das halbe Maß (10 mm). Das
heißt, dass der Walzenkörper durch Unterleg-
10mm
scheiben um 10 mm erhöht werden muss, um
die Mittellinie des Hobelmessers im Zentrum
des fertigen Werkstücks zu platzieren. Dieses
10mm
Prinzip funktioniert mit allen Zustellungen, bei
denen die Mitte des Messers in der Mitte des
fertigen Werkstücks platziert werden muss.
10mm
Nach Ausrichten der festen Welle müssen
nur die gleichen Unterlegscheiben unter den
beweglichen Wellen angebracht werden, damit
diese dieselbe Höhe erreichen.
23
