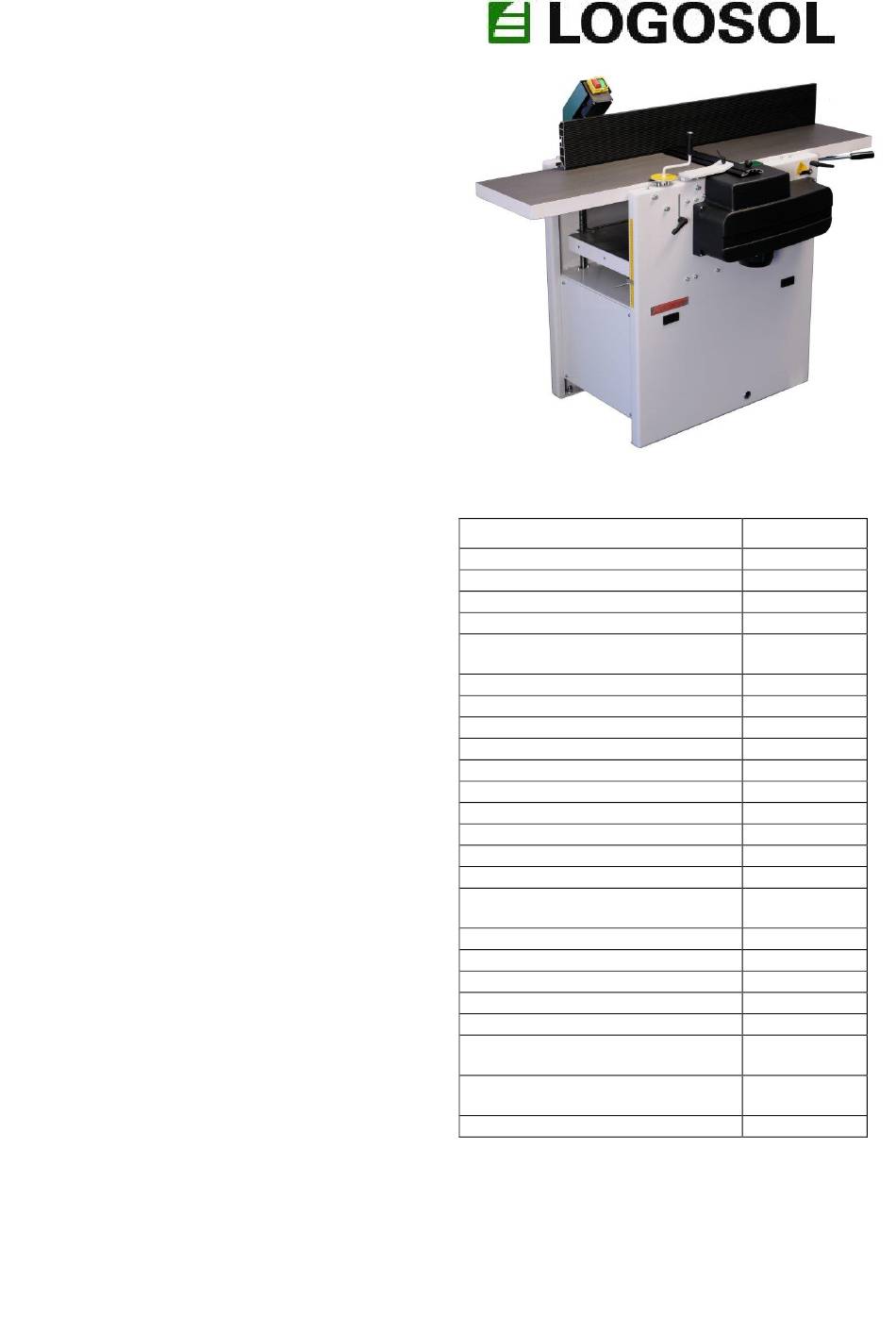

Bedienerhandbuch
Kombi-Hobel H410
ID-Nr. 2008-241-000-1-DE
Wir hoffen, dass Ihnen Ihr neuer Hobel
großen Nutzen und viel Arbeitsfreude
bescheren wird.
Für die problemlose Anwendung ist es
wichtig, folgende Hinweise zu beachten.
Inhaltsverzeichnis:
Allgemeines
Technische Angaben
Sicherheitsvorschriften Seite 4
Vorbereitungen
Bedienung
Wartung
Liste der Teile m. Abb. Seite 12-15
Elektrisches Schema
CE
WICHTIG!
Allgemeines
* Maschine sofort nach Erhalt kontrollieren.
Eventuelle Transportschäden sind unver-
züglich dem Transportunternehmen zu
melden.
* MASCHINE NIEMALS AM TISCH
ODER AN ANDEREN BAUTEILEN
ANHEBEN.
Maschine im Bedarfsfall unter dem
Untergestell anheben.
* Tisch nicht als Ablagefläche benutzen.
* Beim Austausch von Ersatzteilen dürfen
ausschließlich Originalteile verwendet
werden. Alle elektrischen Installationen sind
von einem Fachmann durchzuführen.
Platzbedarf
Die Maschine setzt eine Arbeitsfläche von
mindestens 2 m Breite voraus. Die Länge der
Arbeitsfläche ist von der Länge der
Arbeitsstücke abhängig. Die Mindestlänge
soll 3 m betragen, wir empfehlen jedoch
mindestens 4 m.
Seite 1-3
Seite 1
Seiten 6
Seite 7-10
Seite 11
Seite 16
Seite 17
Technische daten
Abrichthobelbreite
Tischlänge, Abricht
Spantiefe, Abricht
Anschlag
Dickenhobelbreite
Höhe, Dickenhobel
Tischlänge, Dickenhobel
Spantiefe, Dickenhobel
Diameter, Hobelwelle
Diameter, Vorschubwalzen
Vorschubgeschwindigkeit
Vorschubgeschwindigkeit mit
Planetenvariator
l
Hobelmotor, 3-fas
Drehzahl
Vorschubmotor, 3-fas
Vorschubmotor, Planetenvariator,
3-fas
Vikt, netto
1
H410
310 mm
1400 mm
8 mm
152 x 1100
mm
410 mm
260 mm
630 mm
4 mm
-
-
-
72 mm
32 mm
5 m/min
2 - 12 m/min
-
3 kW (4 hk)
-
5600 U/min
0,18 kW (0,25
hk)
0,37 kW (0,5
hk)
245 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Logosol H410
Inhaltszusammenfassung für Logosol H410
- Seite 1 Bedienerhandbuch Kombi-Hobel H410 ID-Nr. 2008-241-000-1-DE Wir hoffen, dass Ihnen Ihr neuer Hobel großen Nutzen und viel Arbeitsfreude bescheren wird. Für die problemlose Anwendung ist es wichtig, folgende Hinweise zu beachten. Inhaltsverzeichnis: Allgemeines Seite 1-3 Technische Angaben Seite 1 Sicherheitsvorschriften Seite 4...
- Seite 2 Verankerung zur Gewährleistung der höchstmöglichen Sicherheit ist die Maschine mit Schrauben im Fußboden zu verankern. Schraubendurchmesser: 8 – 10 mm. Aufbewahrung Die Maschine ist nicht rundum rostschutz- behandelt und muß in trockenen Räumen installiert werden. Steht die Maschine längere Zeit in einem unbeheizten Raum, sind unbehandelte Maschinenteile, wie z.B.
- Seite 3 Umgebungsbedingungen Folgende Werkzeuge sind für die Die Temperatur in der Werkstatt soll so hoch Anwendung der Maschine erforderlich: sein, dass keine Handschuhe erforderlich Innensechskantschlüssel 4 mm (inbegr.) sind. Innensechskantschlüssel 5 mm (inbegr.) Die Werkstatt soll mit einer wirkungsvollen Innensechskantschlüssel 6 mm (inbegr.) mechanischen Lüftung ausgerüstet sein.
- Seite 4 * Kontrollieren, dass die Messer scharf sind. SICHERHEITSVORSCHRIFTEN Stumpfe Messer erhöhen die erforderliche Vorschubkraft und die Unfallgefahr. * Personen, die nicht über die erforderlichen Kenntnisse und Erfahrungen im Umgang mit * Beim Hochkantrichten ist der Richtschutz Hobelmaschinen verfügen, dürfen diese so einzustellen, dass er dicht am Richttisch Maschine nicht bedienen.
-
Seite 5: Vorbereitungen
Zu Ihrer Sicherheit: Maschine erst in Betrieb nehmen, wenn sie das gesamte Handbuch gelesen und verstanden haben. Geprüften Gehörschutz und Schutzbrille tragen. Schon kurzweiliges Arbeiten ohne Gehörschutz kann zu Gehörschäden führen Rotierendes Schneidwerkzeug! Hände niemals in die Nähe der Messerwelle halten. VORBEREITUNGEN Aus transport- und verpackungstechnischen Gründen sind einige Bauteile bei Lieferung... - Seite 6 1/ Entnahmetisch des Richthobels montieren (Pos. 20). Spannschienen lösen. Klebeband von den Messing-Bauteilen abziehen. Aufpassen, dass diese losen Teile nicht verloren gehen. Tisch mit den Aussparungen über die beiden Wellen (Ø 25 mm) legen. Spannschienen unter dem Tisch montieren. Tischposition und Wellenspiele sind ab Werk eingestellt.
-
Seite 7: Einstellung Für Das Dickenhobeln
Einstellung für das Dickenhobeln Die Maschine ist ab Werk für das Dickenhobeln eingestellt. Umstellungen sind nicht erforderlich. * Die Hobeldicke wird mit der Tischkurbel eingestellt (wird lose mitgeliefert). Die eingestellte Hobeldicke lässt sich an der Skala am Untergestell ablesen. Ein Brett hobeln und mit einer Schieblehre die exakte Dicke messen. -
Seite 8: Feineinstellung, Entnahmetisch
Feineinstellung, Entnahmetisch Der Entnahmetisch (Pos. 20) ist höhen- verstellbar. Die Tischoberfläche soll 0,02 bis 0,05 mm unter der Messerschneide liegen. Folgendermaßen lässt sich kontrollieren, ob diese Feineinstellung korrekt ist: 1/ Die Kanten von zwei ca. 1 m langen Brettern hobeln. 2/ Die gehobelten Kanten aneinander halten. -
Seite 9: Einbau Und Einstellung Der Dickenhobelmesser
* Probehobeln. Wird das gerichtete Werk- Messerwelle, Messerwechsel Stück nicht gerade, ist der Entnahmetisch mit und Einstellung. dem Stellhebel nachzustellen (siehe Die ab Werk montierten Messer sind für den Abschnitt ”Feineinstellung”). sofortigen Gebrauch eingestellt, müssen jedoch nach einiger Zeit nachgeschliffen Ist die Hobelfläche danach noch immer nicht werden. - Seite 10 Ausrichtung des Hobeltisches. 5/ Stahllineal auf den Tisch legen. Allgemein 6/ Sicherungsschrauben leicht anziehen. Das Ausrichten des Hobeltisches ist ein schwerwiegender Eingriff. Überlegen Sie 7/ Stellschrauben im Uhrzeigersinn drehen, daher genau, ob diese Maßnahme wirklich bis der Entnahmetisch dicht am Lineal erforderlich ist.
- Seite 11 Einstellung von Messerwelle und 5/ Der Abstand zwischen Tischkante und Hobeltisch Untergestell soll vorne und hinten gleich sein. Ggf. vorderes oder hinteres 1/ Zuführtisch einen mm über der Gewindezapfenpaar nachstellen, bis dieser Messerwelle einstellen. Abstand an beiden Tischenden gleich ist. 2/ Schrauben des Lagerbocks lösen ( 2 x M6 6/ Kette wieder am Hobeltisch befestigen.
-
Seite 12: Wartung
Wartung NB! Die Stromversorgung der Maschine muß vor allen Service- arbeiten unterbrochen werden. Die Maschine ist nahezu wartungsfrei. Jedoch sollten Sie folgende Tipps beachten: * Nach jeder Anwendung ist die ganze Maschine – besonders die beweglichen Teile – von Hobelspänen zu reinigen. * Die Tische sollten regelmäßig gereinigt und beispielsweise mit Paraffinöl behandelt werden. - Seite 13 1/ Zuführtisch 2/ Hebel zur Einstellung der Spanabnahme 21/ Lagerscheibe für Gewindezapfen zur beim Richthobeln Erhöhung des Hobeltisches 3/ Sicherungshebel für die Einstellung der Spanabnahme beim Richthobeln 22/ Gewindezapfen für Hobeltisch 4/ Welle zur Aufhängung des Zuführtisches 5/ Bedienungseinheit 23/ Hobeltisch 6/ Abdeckung über Vorschubgetriebe und Schalter 7/ Vorschubmotor mit Industriegetriebe...
- Seite 14 45/ Sicherungshebel für Positionseinstellung 24/ Hebel zur Feineinstellung des des Anschlags Entnahmetisches 46/ Befestigung des Anschlags, Untergestell 25/ Parallelarm, Feineinstellung 47/ Spannbacken zur Einstellung des 26/ Gelenk, Feineinstellung Zuführtisches 27/ Befestigung, Feineinstellung 48/ Wellen zur Höhenverstellung des 28/ Spandickenbegrenzer vorderen Richttisches 29/ Rückschlagsperre 49/ Sicherungshebel 4 zur Höhenverstellung 30/ Lagerbock...
- Seite 15 49/ Sicherungshebel 4 zur Höhenverstellung des Schutzes 50/ Keilriemenscheibe, Messerwelle 52/ Anschlagstangen 53/ Zwischenstück, Anschlag 54/ Winkelstück, Anschlag...
-
Seite 16: Eg-Konformitätserklärung Maschinenrichtlinie 98/37/Eg
E l 3-fas e Pe, M as s e Sh a l t e r 0/ 1 Ha u p t m o t o r T e r m o s c h a l t e r Vo r s h u b m o t o r T e r m o s c h a l t e r EG-Konformitätserklärung Maschinenrichtlinie 98/37/EG... -
Seite 17: Der Hersteller
Bo Mårtensson, Geschäftsführer garantiert hiermit, dass die gelieferte Maschine mit dem Exemplar, das der EG-Typenkontrolle unterzogen wurde, übereinstimmt. Abricht- und Dickenhobel MOReTENs AB H410, Nr 241- 000, die Bestimmungen der AFS 1994:48 für Maschinen und bestimmte andere technische Apparate oder entsprechende nationale...
