SEITENWELLEN
A
B
Vor Öffnen der Schutzabdeckung am Hobel
sicherstellen, dass der Strom abgeschaltet ist und
die Messerwellen nicht rotieren. Insbesondere
beim Lösen festsitzender Schrauben oder beim
Anziehen der Schrauben Schutzhandschuhe
tragen (siehe Warnhinweise). Vorsicht bei den
Planhobelmessern. Auch bei leichter Berührung
besteht Verletzungsgefahr.
Die Spindeln haben einen Durchmesser von
30 mm, ein Standardmaß. Bei Lieferung ist die
Hobelmaschine mit zwei Universalmesserwellen
mit Planhobelmessern bestückt, die leicht gegen
Profilmesser ausgetauscht werden können. Aus
Sicherheitsgründen arbeiten die Messerwellen
mit Gegenfräsen (das Werkstück wird gegen die
Schneidbewegung des Fräsers zugeführt). Das
bedeutet, dass die Sicherungsmutter und die Spindel
der unteren beweglichen Messerwelle Linksgewinde
aufweisen müssen.
Nach Montage der seitlichen Messerwellen:
Kontrollieren, dass sich kein Werkzeug mehr in
der Maschine befindet.
Kontrollieren, dass sämtliche Schrauben
zuverlässig angezogen sind.
Vor Schließen der Schutzabdeckung kontrollieren,
dass sich die Messerwellen frei drehen können.
Warnhinweise auf den Seiten 4-5 beachten.
D
E
LOGOSOL CH3 HOBELMASCHINE

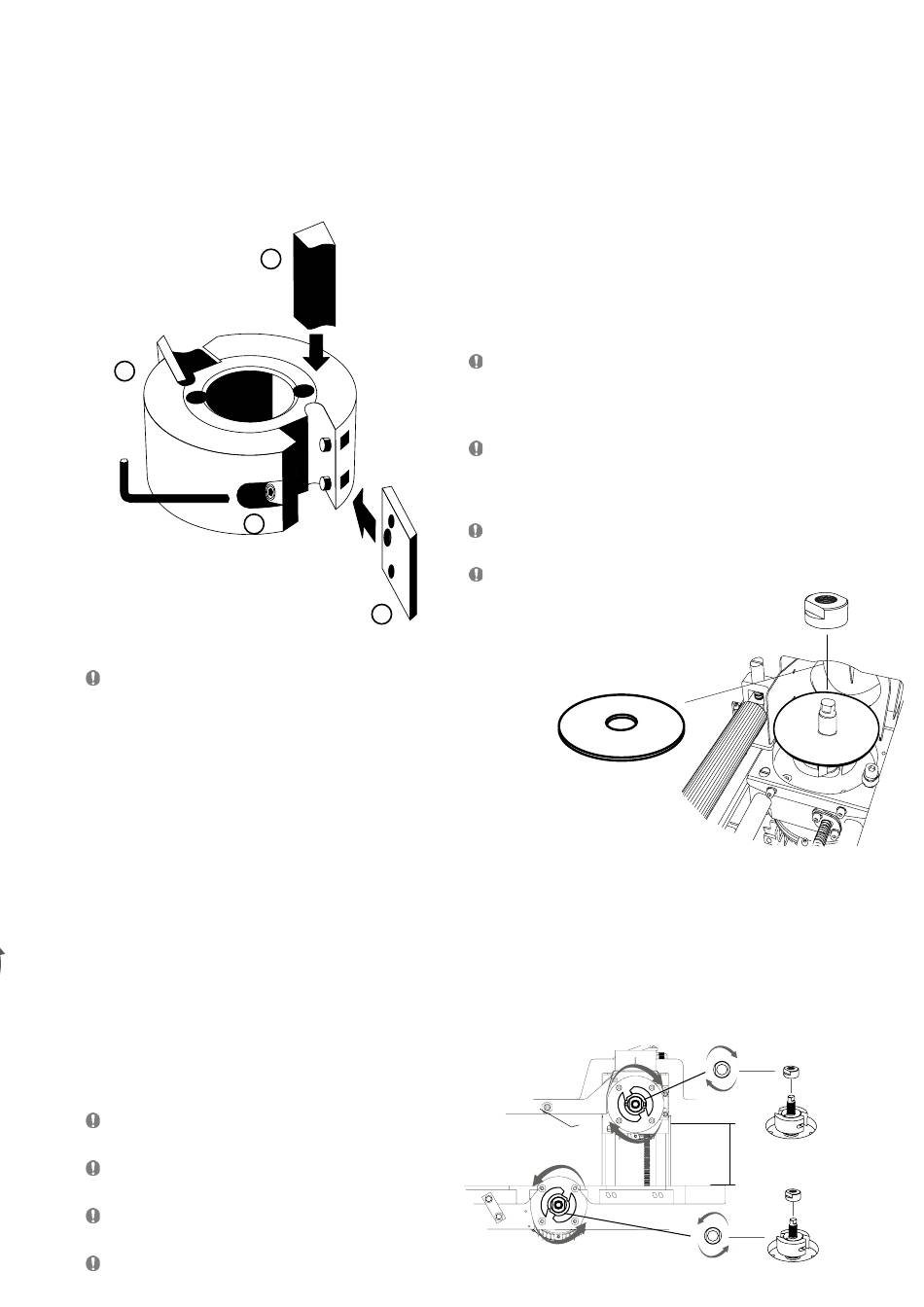

Austausch von Hobelmessern
Verriegelungsschraube (B) mit einem 4-mm-
Inbusschlüssel lösen und den Spanbrecher (D)
entfernen. Dann das Messer (E) entfernen.
Neues Messer einsetzen und die Feststellschrauben
fest anziehen.
Darauf achten, das Messer in die richtige
Richtung zu drehen, wenn es in der
Messerwelle montiert wird. Die Schneide sollte
dem Spanbrecher zugewandt sein.
Kontrollieren, dass sich die Spanplatten vor der
beweglichen Messerwelle nicht zur Messerwelle
an der ungehobelten Kante des Werkstücks
biegen. Besonders aufmerksam sein, wenn
Werkstücke mit verschiedenen Breiten
Bei Montage der Seitenwellen sollten
bearbeitet werden.
Shims zur Erhöhung aufgelegt wer-
den, damit die Mutter die Verbindung
Sicherstellen, dass die Messerwelle frei rotieren
zusammenklemmen kann. Auf den
kann.
Shims wird die Schutzplatte ang-
ebracht, siehe Abbildung.
DEMONTAGE
Muttern an der Spindel mit einem 30-mm-Schlüs-
sel und einem Schraubenschlüssel lösen. Mutter
abschrauben, Messerwelle und mögliche Distan-
zringe unter der Welle entfernen.
Tipp: Die Muttern der Seitenwellen werden durch
Schrauben in die gleiche Richtung gelöst, in
die sich die jeweilige Welle dreht.
15
