Funktionstest von Komponenten

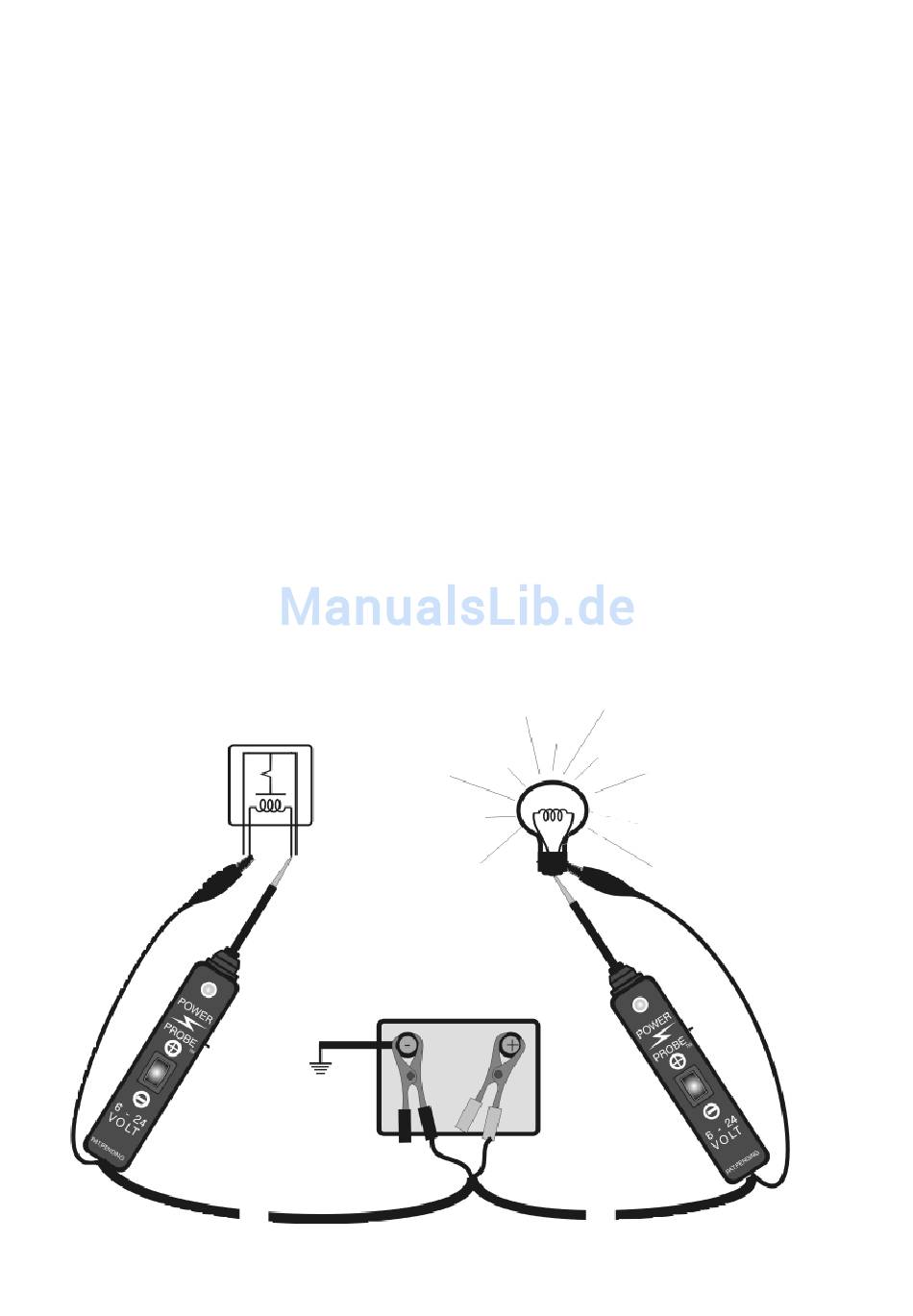

Um getrennte elektrische Komponenten zu betreiben, verbinden
Sie die negative Hilfsklemme Ihrer Power Probe mit dem negativen
Kontakt der zu prüfenden Komponente.
Stellen Sie mit der Prüfungsspitze den Kontakt zum positiven
Anschluss der Komponente her. Die LED-Anzeige leuchtet jetzt
grün.
Tippen Sie jetzt den Schalter kurz nach vorn (+). Wechselt die
Anzeige der LED-Anzeige sofort von grün nach rot, kann der Test
fortgesetzt werden.
Erlischt die LED-Anzeige oder wird der Schutzschalter ausgelöst, ist
die Power Probe überlastet. Die Ursache dafür ist ein direkter
Massekontakt oder ein Kurzschluss innerhalb der Komponente.
Auch beim Anschluss einer Hochlastkomponente (z.B. Anlasser)
zeigen sich diese Merkmale.
Wurde der Schutzschalter ausgelöst, setzen Sie ihn zurück, indem
Sie den Knopf an der Seite eindrücken.
rote Anzeige =
Test kann fortgesetzt
werden.
