Komponenten Mit (-) Spannung Versorgen - Power Probe AZ 172 Kurzanleitung

Komponenten mit (-) Spannung versorgen

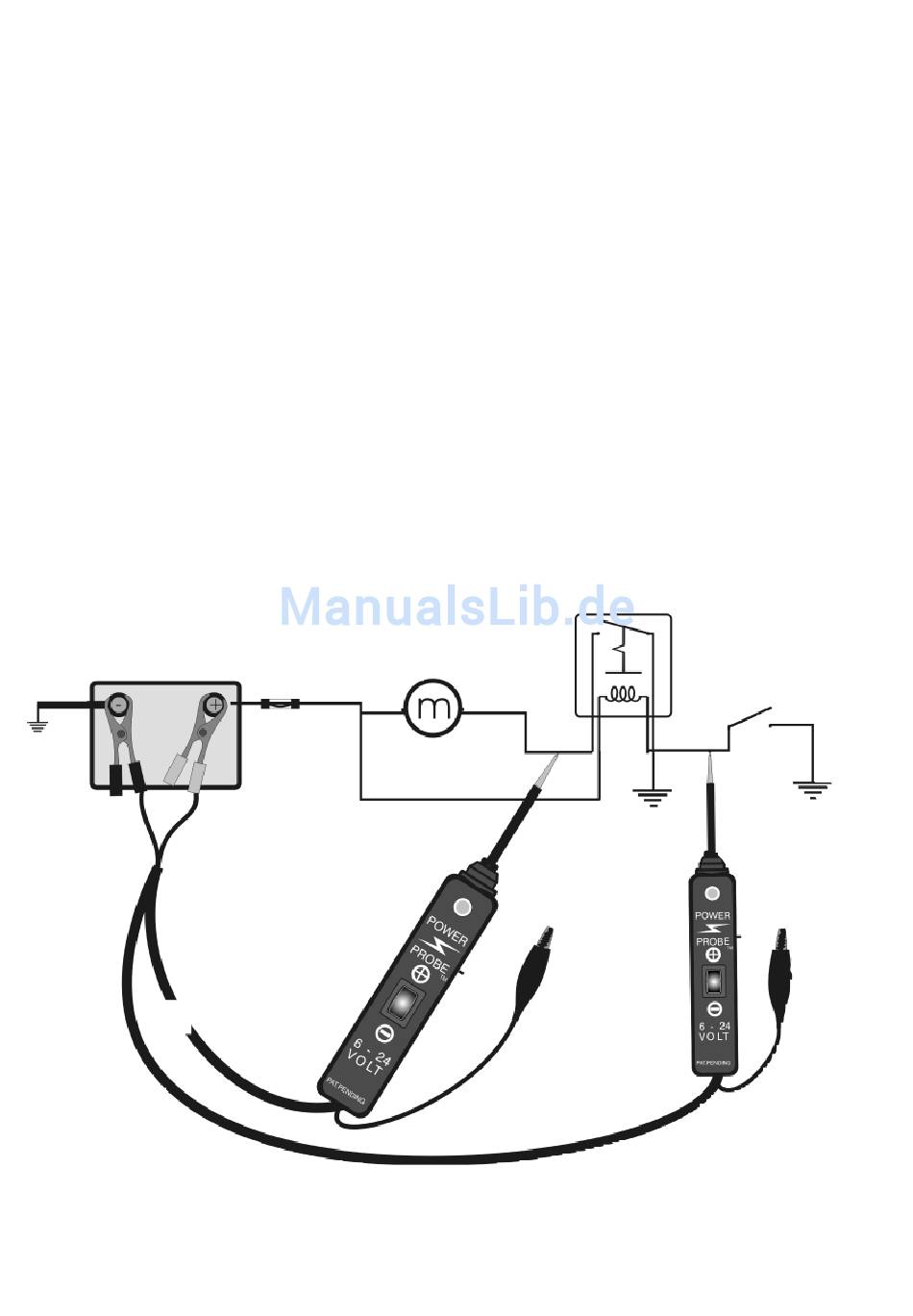

Um Komponenten mit 6 bis 24 Volt (-) zu versorgen, stellen Sie mit
der Prüfspitze den Kontakt zum negativen Anschluss der
Komponente her. Die LED-Anzeige leuchtet jetzt rot.
Tippen Sie jetzt den Schalter kurz nach hinten (-). Wechselt die
Farbe der LED-Anzeige sofort von rot nach grün, kann der Test
fortgesetzt werden.
Erlischt die LED-Anzeige oder wird der Schutzschalter ausgelöst, ist
Ihre Power Probe überlastet. Die Ursache dafür ist ein direkter
positiver Strom oder ein Kurzschluss innerhalb der Komponente.
Auch beim Anschluss einer Hochlastkomponente (z.B. Anlasser)
zeigen sich diese Merkmale.
Wurde der Schutzschalter ausgelöst, setzen Sie ihn zurück, indem
Sie den Knopf an der Seite eindrücken.
ACHTUNG:
Mit dieser Funktion können Sicherungen zerstört werden, wenn Sie
den falschen Anschluss kontaktieren!
