MONTAGE DER SCHNEIDWERKZEUGE 1, 4 UND 6

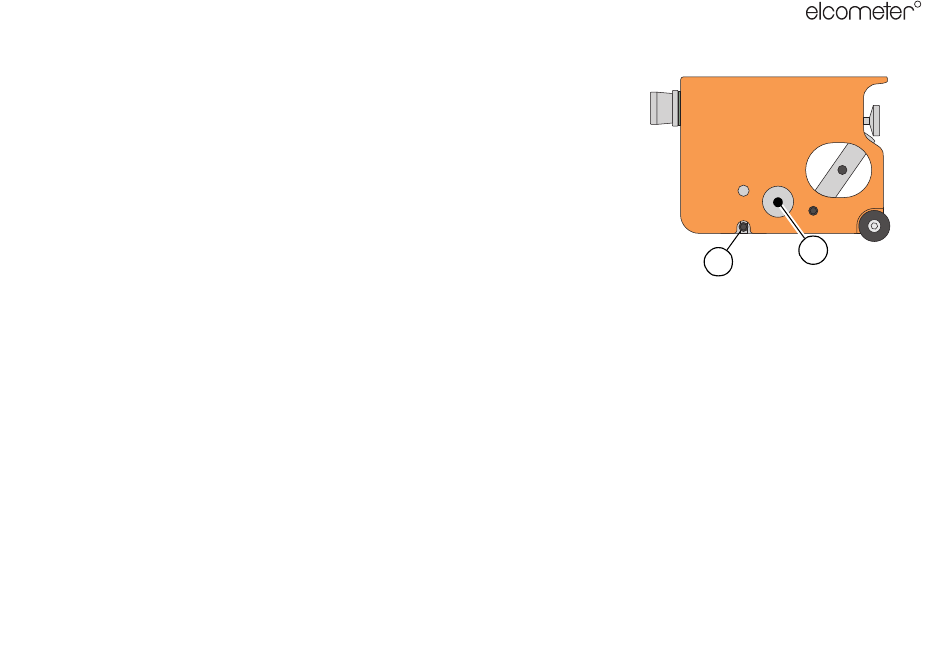

1. Entfernen Sie die Fixierschraube (a) der Werkzeughalterung.
2. Drehen Sie die Wählscheibe bis eine Montageschraube (b) für ein
Werkzeug sichtbar wird.
3. Ziehen Sie die Fixierschraube (a) wieder fest.
4. Legen Sie das Messgerät auf einen flachen Untergrund mit der
Werkzeugwählscheibe nach oben.
5. Lösen Sie die Montageschraube (b) mittels des mitgelieferten
Sechskatschlüssels.
6. Setzen Sie das Schneidwerkzeug in die Halterung ein mit der
Referenznummer auf dem Werkzeug in Richtung der Wählscheibe
zeigend. Schieben Sie die Schneide so weit wie möglich in die
Halterung. Ist diese richtig eingestzt ist der Abstand vom Gehäuse
gleich dem der Führungsrollen.
7. Ziehen Sie die Montageschraube (b) wieder fest.
8. Wiederholen Sie die oben genannten Schritte für jede weitere Schneide. Bitte beachten Sie die
Sicherheitshinweise für bereits montierte Schneiden.
MONTAGE EINES GITTERSCHNITTWERKZEUGES
Das Gitterschnittwerkzeug wird in die Position X in der Werkzeughalterung eingesetzt.
Um ein Gitterschnittwerkzeug zu montieren, folgen Sie den Anweisungen in Kapitel 4.2 (siehe oben -
Montage der Schneidwerkzeuge), drehen jedoch die Wählscheibe zu dem Punkt zwischen Position 6 und
X befor Sie mit der Montage beginnen.
