Inhaltszusammenfassung für FS S1900-8TP

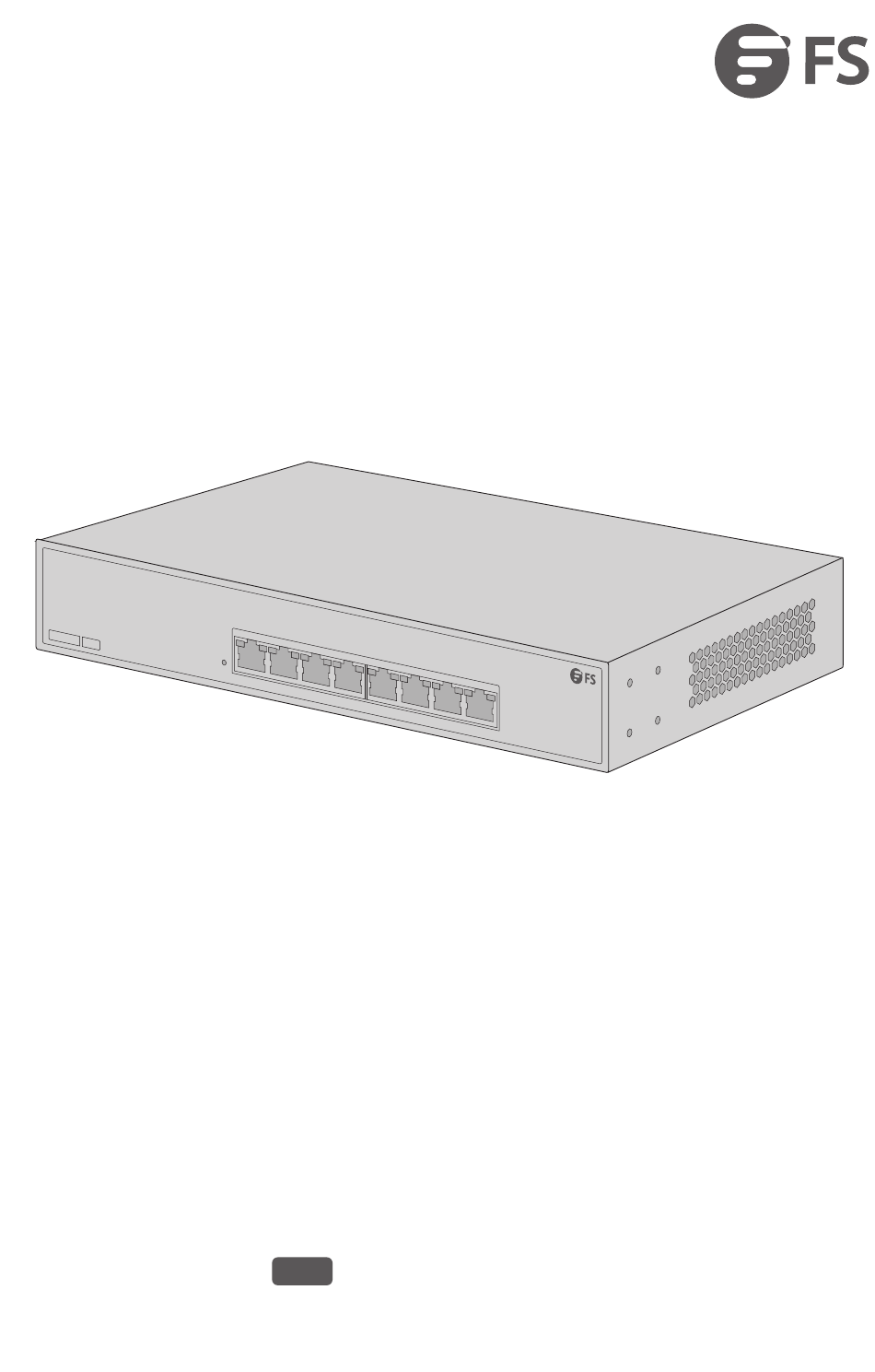

- Seite 1 : Li n k/ A ct M o d e R ig h t LE D : P o E M o d e S1900-8TP ETHERNET UNMANAGED POE SWITCH ETHERNET UNMANAGED POE SWITCH SWITCH POE ETHERNET NON GÉRÉ Quick Start Guide V1.1...
- Seite 10 Einführung Vielen Dank, dass Sie sich für den S1900-8TP Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S1900-8TP PoE+ Left LED: Link/Act Mode Right LED: PoE Mode S1900-8TP Zubehör...
-
Seite 11: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite S1900-8TP PoE+ Left LED: Link/Act Mode Right LED: PoE Mode RJ45/PoE Beschreibung Ports 10/100/1000BASE-T-Ports für den Ethernet-Anschluss. Alle Ports unterstützen die RJ45/PoE PoE-Funktion. LEDs an der Vorderseite RJ45 S1900-8TP PoE+ Left LED: Link/Act Mode Right LED: PoE Mode... -
Seite 12: Installationsvoraussetzungen
Rückseite Erdungspunkt 100-240V AC 50 / 60HZ Stromversorgung Lüfteranschluss Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie folgende Voraussetzungen erfüllen: Tischmontage: ESD-Armband (oder ESD-Handschuhe) Rackmontage: ESD-Armband (oder ESD-Handschuhe), Kreuzschlitzschraubendreher, M6-Schrauben, 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, der eine Umgebungstemperatur von 45°C überschreitet. -
Seite 13: Montage Des Switches
Montage des Switches Tischmontage 1. Befestigen Sie vier Gummipads an der Unterseite. 2. Stellen Sie das Gehäuse auf den Tisch. Rackmontage 1. Befestigen Sie die Montagehalterungen mit acht M3-Schrauben an den beiden Seiten des Switches. - Seite 14 S19 00- 8TP PoE + Left LED : Link /Act Mod e Righ t LED : PoE Mod 2. Befestigen Sie den Switch mit den Schrauben am Rack. Erdung des Switch 1 0 0 - 2 4 0 V A C 5 0 / 6 0 1.
- Seite 15 Anschluss der Stromversorgung 1 0 0 - 2 4 0 V A C 5 0 / 6 0 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, während das Gerät eingeschaltet ist.
- Seite 16 Anschluss des PD-Geräts 1. Schließen Sie ein Ethernet-Kabel an die PD-Geräte an, z. B. Internettelefon, Netzwerkkamera, Wireless Access Point-Gerät. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an.
-
Seite 17: Support Und Andere Ressourcen
Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, innerhalb von 30 Tagen nach Erhalt der Ware eine kostenlose Rücksendung vornehmen. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. - Seite 27 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
