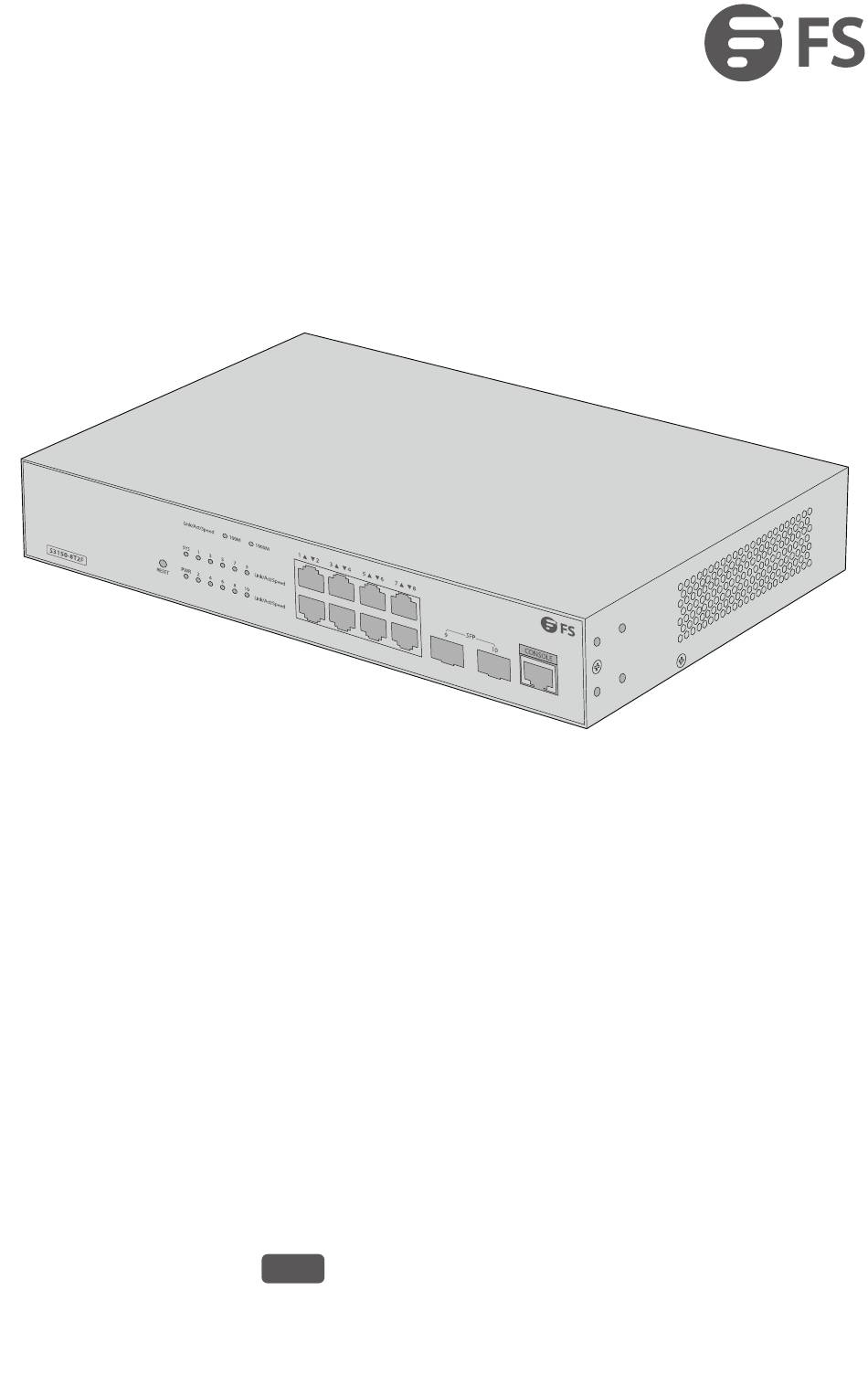

- Seite 1 S3150-8T2F ETHERNET L2+ SWITCH ETHERNET L2+ SWITCH SWITCH ETHERNET L2+ イーサネットL�+スイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 14: Einführung
Einführung Vielen Dank, dass Sie sich für den S3150-8T2F L2+ Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. S3150-8T2F Zubehör Montagehalterung x2 M3-Schraube x8 Console-Kabel x1... -
Seite 15: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite RJ45 CONSOLE Port Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Anschluss SFP-Ports für 1G-Verbindung Console Ein RJ45-Console-Port für die serielle Verwaltung LEDs an der Vorderseite RJ45 Status Beschreibung Durchgehend Grün Das System wird hochgefahren. Blinkt Grün Das System funktioniert gut. Das System funktioniert nicht. -
Seite 16: Taste An Der Vorderseite
Taste an der Vorderseite Reset Taste Beschreibung Drücken Sie die Taste 6 Sekunden lang, um die Werkseinstellungen Zurücksetzen wiederherzustellen. Rückwand Erdungspunkt AC-Steckdose... -
Seite 17: Installationsvoraussetzungen
Installationsvoraussetzungen Vergewissern Sie sich vor der Installation, dass Sie die folgenden Voraussetzungen erfüllt haben: Kreuzschlitzschraubendreher, entsprechende Schrauben und ESD-Werkzeuge. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE ist verfügbar. RJ45-Ethernet-Kabel der Kategorie 5e oder höher für den Anschluss von Netzwerkgeräten. -
Seite 18: Montage Des Switches
Montage des Switches Rack-Montage 1. Befestigen Sie die Montagehalterungen mit acht M3-Schrauben an den beiden Seiten des Switches. 2. Montieren Sie den Switch mit vier M6-Schrauben und Kä gmuttern am Rack. -
Seite 19: Montage Auf Dem Schreibtisch
Montage auf dem Schreibtisch 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie den Switch auf den Schreibtisch. HINWEIS: Stellen Sie keine schweren Gegenstände auf den Switch. -
Seite 20: Erdung Des Switches
Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben am Erdungspunkt auf der Rückseite des Switches. ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle Versorgungsanschlüsse getrennt wurden. -
Seite 21: Anschließen Der Rj45-Ports
Anschließen der RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Ports eines Computers, Druckers, Netzwerkspeichers oder anderer Netzwerkgeräte an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. Anschließen der SFP-Ports 1. Stecken Sie den kompatiblen SFP-Transceiver in den SFP-Port. 2. -
Seite 22: Anschließen Des Console-Ports
Anschließen des Console-Ports 1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen Port des PCs. Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. - Seite 23 Kon guration des Switches Kon guration des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: Baudrate auf 115200, Datenbits auf 8, Parität auf Keine und Stoppbits auf 1.
-
Seite 24: Das Stromversorgungssystem Funktioniert Nicht
Fehlersuche Das Stromversorgungssystem funktioniert nicht 1. Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. 2. Prüfen Sie, ob die Stromversorgung des Switches mit der erforderlichen Stromversorgung übereinstimmt. Der Port ist nicht verbunden 1. Prüfen Sie, ob das Kabel richtig angeschlossen ist. 2. -
Seite 25: Produktgarantie
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
