Ausführung Mit Hängebügel - Endress+Hauser Dipfit CPA111 Betriebsanleitung

Dipfit CPA111
Endress+Hauser

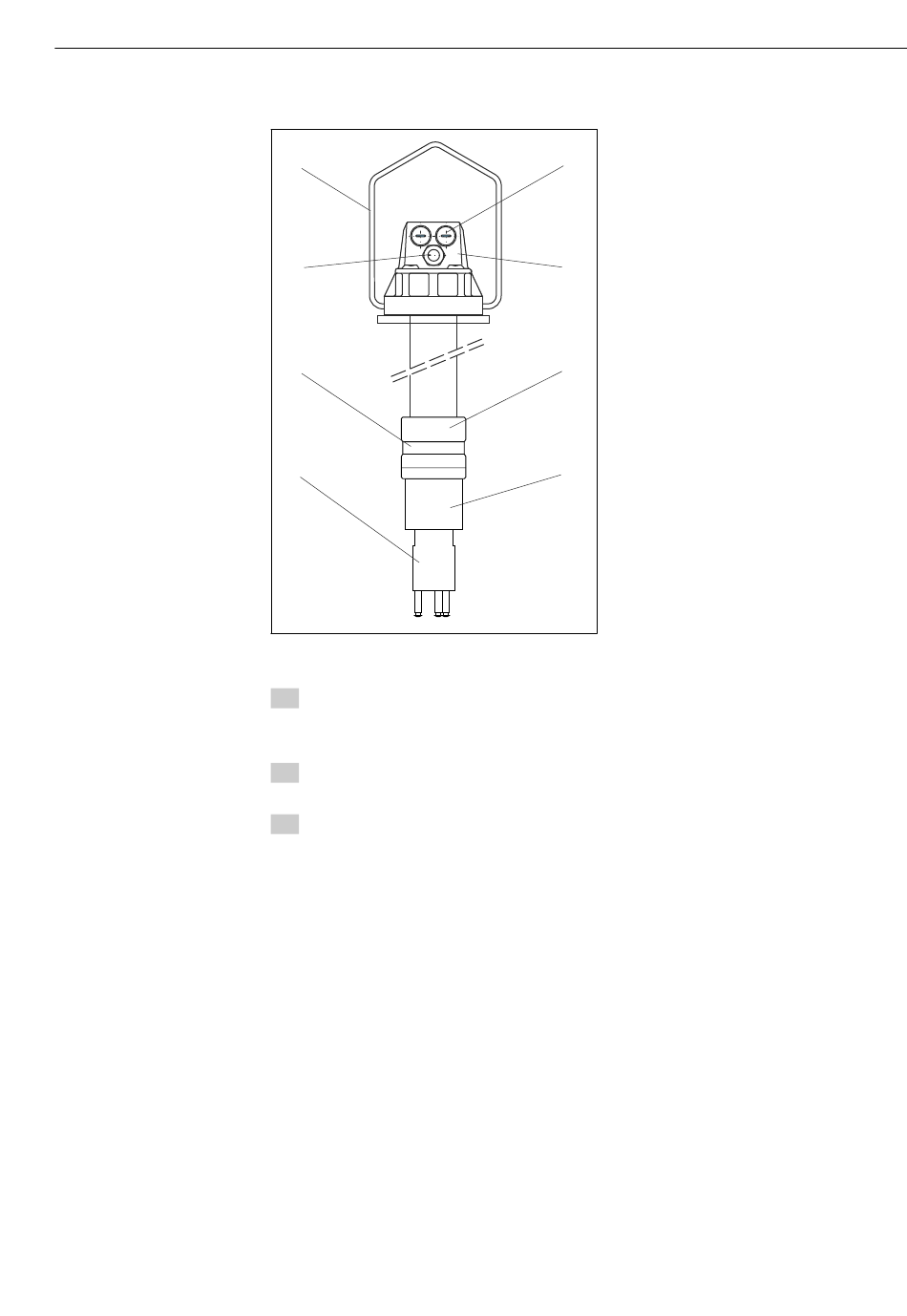

4.2.2 Ausführung mit Hängebügel
1
8
7
6
Armatur in die Messstelle einbauen
1. Sie können die Armatur am Becken einbauen.
Hängen Sie dazu die Armatur an eine Kettenhalterung CYH112.
 Die Befestigungskette ermöglicht eine flexible Eintauchtiefe.
2. Das Gewicht (Pos. 4) dient zur Lagestabilisierung.
Schieben Sie das Gewicht nach unten bis zur Muffe (Pos. 5).
3. Fixieren Sie abschließend die Kabelschelle (Pos. 8).
1 Hängebügel
2 Blindstopfen Pg 16
2
3 Armaturenkopf
4 Gewicht (Halbschalen)
5 Muffe
6 Sensorhalter
7 Kabelschelle zur Fixierung der Halbschalen
8 Verschraubung Pg 13,5
3
4
5
A0027122
Montage
13
