Venjakob PLAN X5 Aufbauanleitung

Aufbauanleitung:
Hängetype Tiefe 43 / 53 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton
und/oder festem Mauerwerk geeignet. Bei abweichender Beschaffenheit (z. B. Leichtbauwänden) ist eine andere
Befestigung bauseits vorzunehmen. Klären Sie elektrische Vorleistungen für Anschluss- und Gerätetechnik.
Beleuchtungen in frei hängenden Möbeln erfordern Kabelkanallösungen auf oder unter Putz.
Die genaue Position des Artikels an der Zimmerwand festlegen!

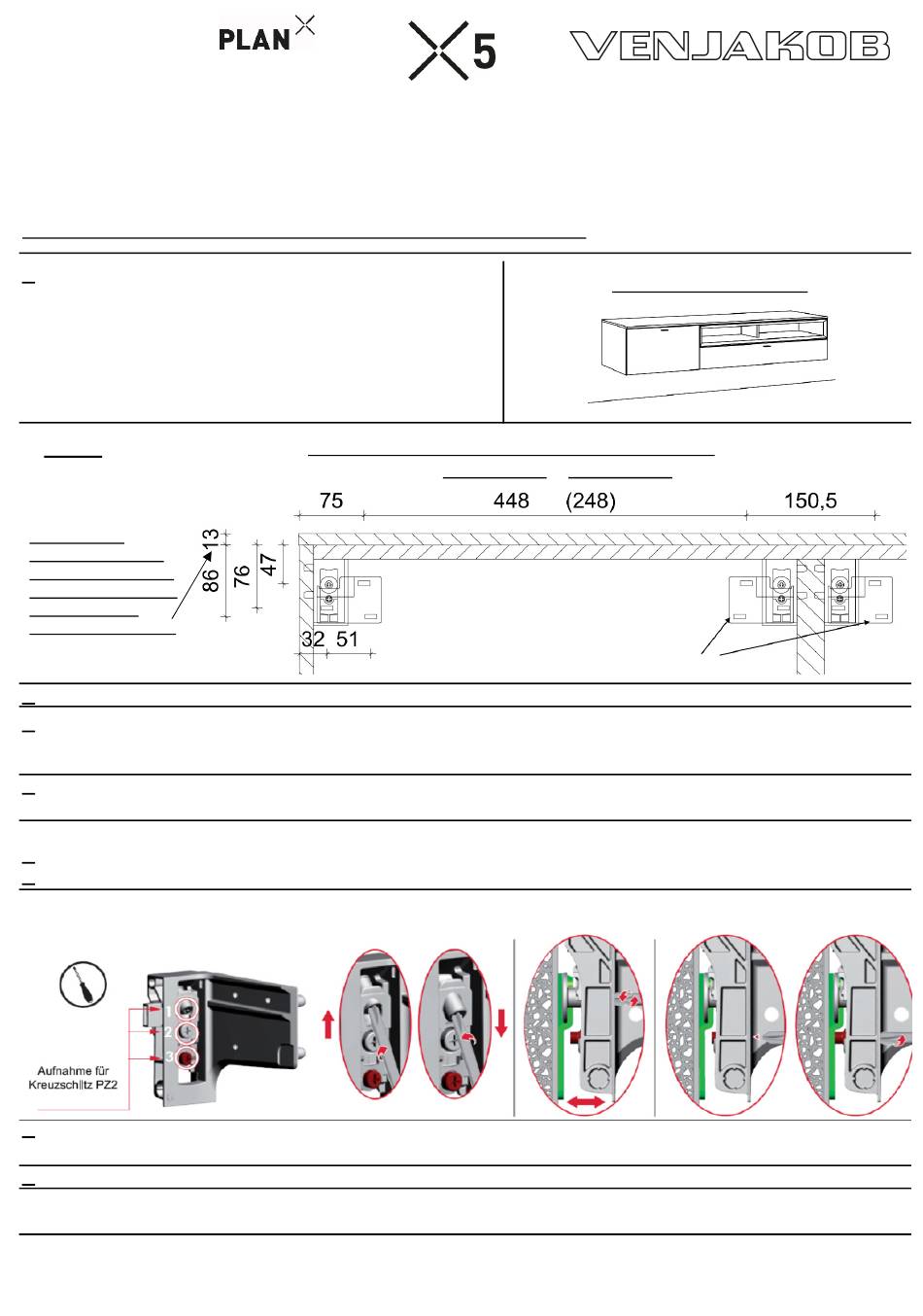

1. Bohrmaße für Aufhängeschienen Abb. 1 an Zimmerwand
übertragen.
Ø8 mm Löcher in das Mauerwerk bohren und Dübel Ø8 x 51 mm
(Teil-Nr. 50802) einsetzen.
Aufhängeplatte (Teil-Nr. 50427) mit 3 x Schraube Ø5 x 50 mm
(Teil-Nr. 00055) anschrauben.
Achtung: Aufhängeplatte linke und rechte Ausführung!
Abb. 1
Bohrmaß von
Korpus-Oberkante
für Aufhängeschiene
+13 mm bzw. 39 mm
Deckblattstärke
(Abb. Stärke 13 mm)
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Soweit für Montage erforderlich: Frontteile ausbauen. Zur Info: Das offene Fach ist als kompletter Artikel eingebaut. Es ist
rückseitig mit dem Möbel verschraubt. =>Schrauben lösen und den Einsatz nach vorne aus dem Korpus ziehen. Beim Einsatz
mit Beleuchtung (Zubehör) ist auf das Anschlusskabel rückseitig des Möbels zu achten!
4. Im Korpus die untere Schraube (3 / Aushängesicherung) am Hängebeschlag öffnen,
Korpus an die Zimmerwand hängen, Aushängesicherung wieder schließen.
Ausrichtung mit der Wasserwaage:
5. Eine horizontale Korrektur ist mit der oberen Höhen-Stellschraube (1) am Hängebeschlag vorzunehmen.
6. Mit der mittleren Tiefen-Stellschraube (2) den Abstand zur Zimmerwand bzw. die vertikale Neigung einstellen.
7. Die Löcher der Rückwand mit Abdeckkappen verschließen.
Frontteile wieder einbauen und ggf. ausrichten. Zierkappen (Teil-Nr.50620) auf die Türscharniere aufklipsen.
8. Griffe montieren (Teil-Nr. 51122), Möbelgriffschraube M4 x 23 mm (Teil-Nr. 51251)
Achtung: Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!
Maximale Belastbarkeit der Hängetypen beachten!
12.07.2022
Bohrmaße von Korpus-Außenkante für Aufhängeschienen
60er Element
L
Höhenverstellung
13 mm
1
Service Hotline: Tel. +49 5209/592-0
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Abb.: Beispiel Modell F040L
40er Element
Variante L oder R
siehe Beschlag am Korpus
Tiefenverstellung
12 mm
R L
Aushängesicherung
Öffnen / Schließen
55070-05
