Venjakob PLAN X Montageanleitung

Aufbauanleitung:
Regalstollen und -böden / Regaleinsatz
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Die genaue Position für das Regal an der Zimmerwand festlegen!
Anordnung Stollen
L
2. Montage Stollen und -böden
Zusatzartikel Böden mit Beleuchtung:
=> siehe Anschluss Beleuchtungsplan
Hinweis: Regalstollen und -böden haben
rückseitig eine Kabelnute für eine
verdeckte Kabelführung
1. Tablarträger(Teil-Nr. 50034) auf Stollen montieren.
2. Stollen aufrichten, Böden von oben beginnend auf Tablarträger drücken.
3. Alle Beschläge von unten unbedingt verschließen!
4. Unteren Boden im Bereich der Höhenstellschraube erst zum Ende der Montage einbauen.
5. Weitere Stollen und Böden montieren.
6. Höhenverstellung mit dem Inbusschlüssel (Teil-Nr. 50810) über die Höhenstellschraube vornehmen bzw. korrigieren.
Achtung: Alle Stellfüße aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten.
M M R
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)

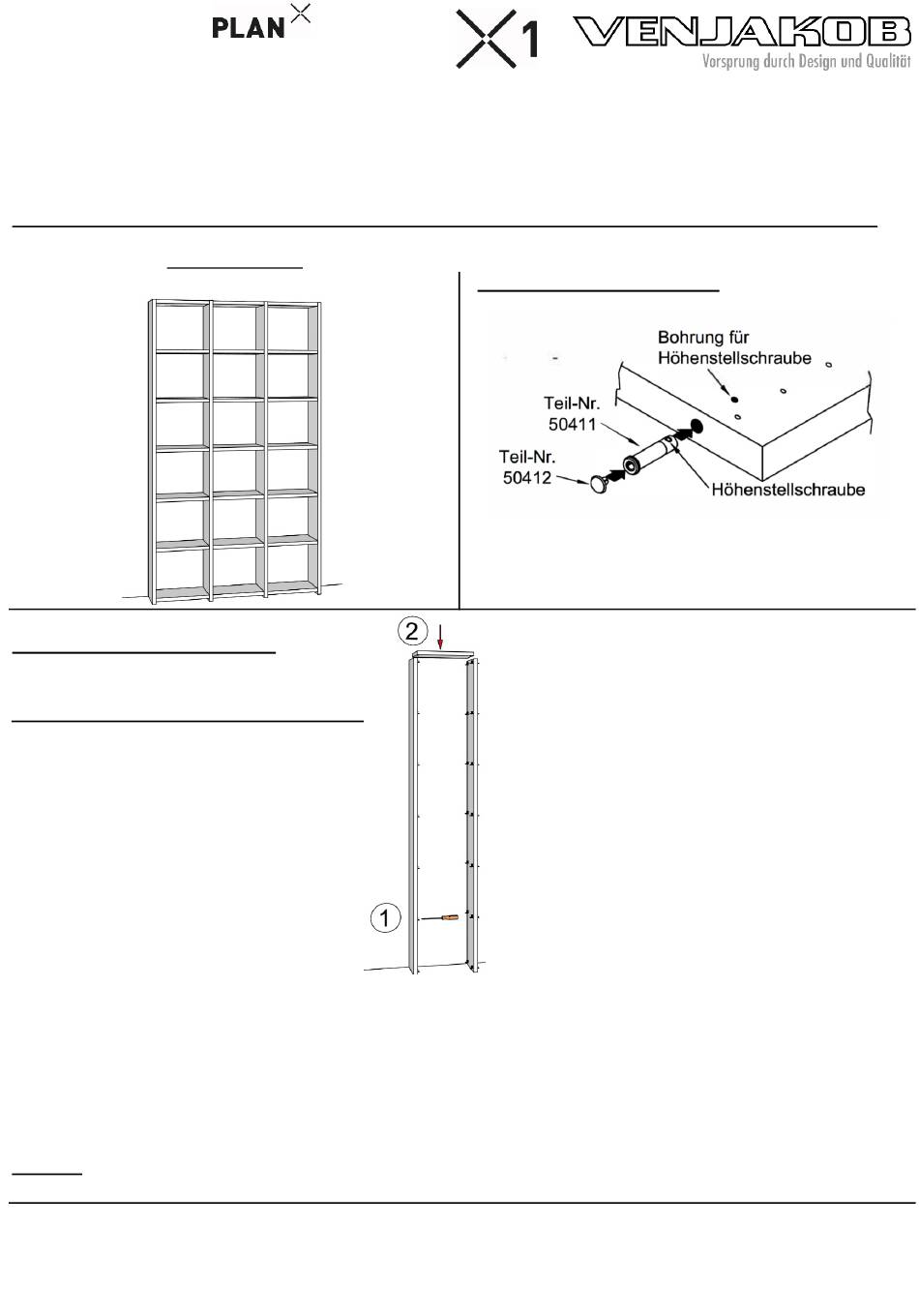

1. Montage Höhenversteller
Höhenversteller (Teil-Nr. 50411) an der Stollenunterseite
einsetzen. Höhenstellschraube muss mit seitlicher Bohrung
am Stollen übereinstimmen. Gleitstopfen (Teil-Nr. 50412)
aufstecken
Seite 1 von 2
Service Hotline: Tel. +49 5209/592-0
2. Person dringend erforderlich!
