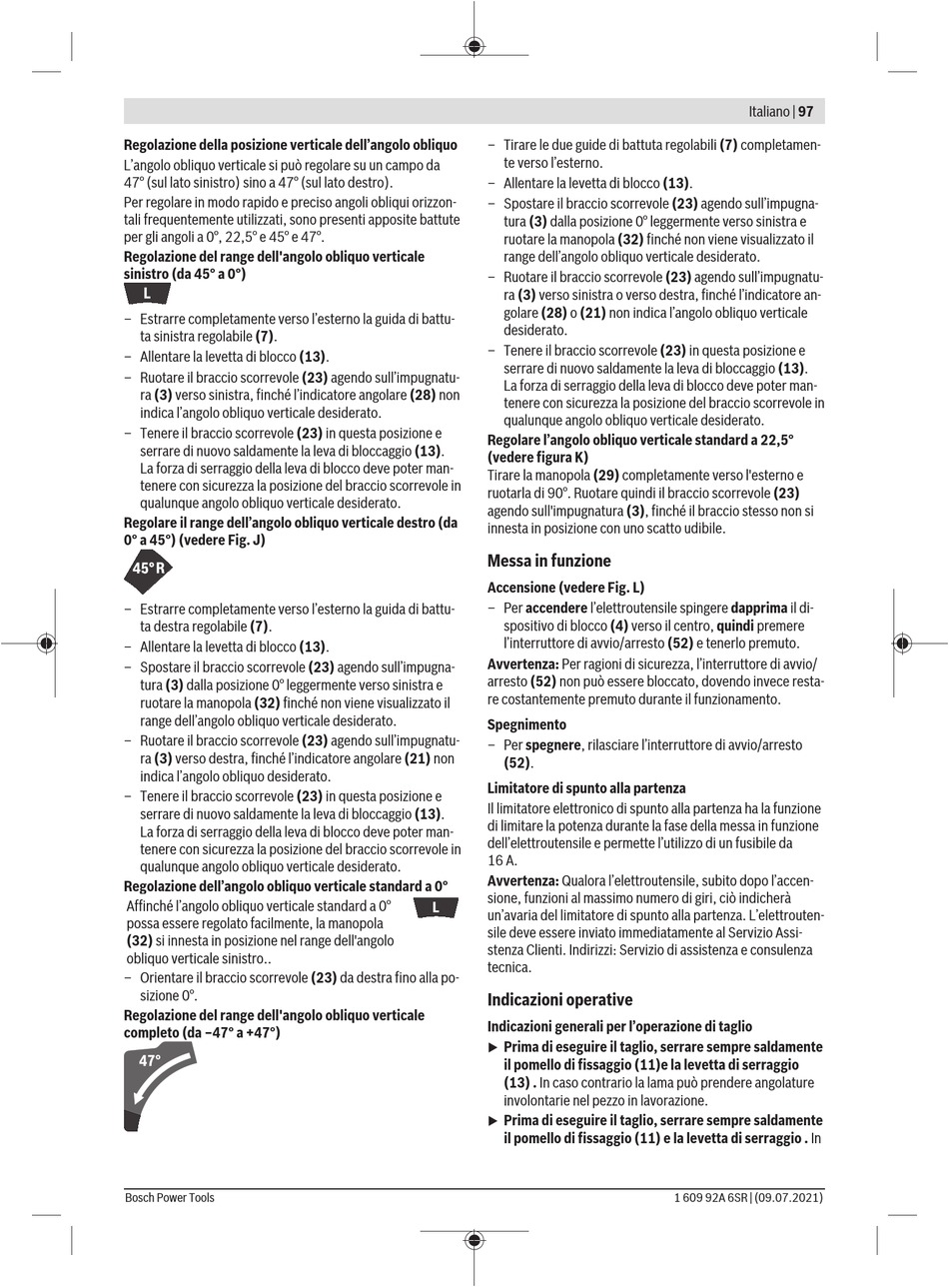

Regolazione della posizione verticale dell'angolo obliquo
L'angolo obliquo verticale si può regolare su un campo da
47° (sul lato sinistro) sino a 47° (sul lato destro).
Per regolare in modo rapido e preciso angoli obliqui orizzon-
tali frequentemente utilizzati, sono presenti apposite battute
per gli angoli a 0°, 22,5° e 45° e 47°.
Regolazione del range dell'angolo obliquo verticale
sinistro (da 45° a 0°)
– Estrarre completamente verso l'esterno la guida di battu-
ta sinistra regolabile (7).
– Allentare la levetta di blocco (13).
– Ruotare il braccio scorrevole (23) agendo sull'impugnatu-
ra (3) verso sinistra, finché l'indicatore angolare (28) non
indica l'angolo obliquo verticale desiderato.
– Tenere il braccio scorrevole (23) in questa posizione e
serrare di nuovo saldamente la leva di bloccaggio (13).
La forza di serraggio della leva di blocco deve poter man-
tenere con sicurezza la posizione del braccio scorrevole in
qualunque angolo obliquo verticale desiderato.
Regolare il range dell'angolo obliquo verticale destro (da
0° a 45°) (vedere Fig. J)
– Estrarre completamente verso l'esterno la guida di battu-
ta destra regolabile (7).
– Allentare la levetta di blocco (13).
– Spostare il braccio scorrevole (23) agendo sull'impugna-
tura (3) dalla posizione 0° leggermente verso sinistra e
ruotare la manopola (32) finché non viene visualizzato il
range dell'angolo obliquo verticale desiderato.
– Ruotare il braccio scorrevole (23) agendo sull'impugnatu-
ra (3) verso destra, finché l'indicatore angolare (21) non
indica l'angolo obliquo desiderato.
– Tenere il braccio scorrevole (23) in questa posizione e
serrare di nuovo saldamente la leva di bloccaggio (13).
La forza di serraggio della leva di blocco deve poter man-
tenere con sicurezza la posizione del braccio scorrevole in
qualunque angolo obliquo verticale desiderato.
Regolazione dell'angolo obliquo verticale standard a 0°
Affinché l'angolo obliquo verticale standard a 0°
possa essere regolato facilmente, la manopola
(32) si innesta in posizione nel range dell'angolo
obliquo verticale sinistro..
– Orientare il braccio scorrevole (23) da destra fino alla po-
sizione 0°.
Regolazione del range dell'angolo obliquo verticale
completo (da –47° a +47°)
Bosch Power Tools
– Tirare le due guide di battuta regolabili (7) completamen-
te verso l'esterno.
– Allentare la levetta di blocco (13).
– Spostare il braccio scorrevole (23) agendo sull'impugna-
tura (3) dalla posizione 0° leggermente verso sinistra e
ruotare la manopola (32) finché non viene visualizzato il
range dell'angolo obliquo verticale desiderato.
– Ruotare il braccio scorrevole (23) agendo sull'impugnatu-
ra (3) verso sinistra o verso destra, finché l'indicatore an-
golare (28) o (21) non indica l'angolo obliquo verticale
desiderato.
– Tenere il braccio scorrevole (23) in questa posizione e
serrare di nuovo saldamente la leva di bloccaggio (13).
La forza di serraggio della leva di blocco deve poter man-
tenere con sicurezza la posizione del braccio scorrevole in
qualunque angolo obliquo verticale desiderato.
Regolare l'angolo obliquo verticale standard a 22,5°
(vedere figura K)
Tirare la manopola (29) completamente verso l'esterno e
ruotarla di 90°. Ruotare quindi il braccio scorrevole (23)
agendo sull'impugnatura (3), finché il braccio stesso non si
innesta in posizione con uno scatto udibile.

Messa in funzione

Accensione (vedere Fig. L)
– Per accendere l'elettroutensile spingere dapprima il di-
spositivo di blocco (4) verso il centro, quindi premere
l'interruttore di avvio/arresto (52) e tenerlo premuto.
Avvertenza: Per ragioni di sicurezza, l'interruttore di avvio/
arresto (52) non può essere bloccato, dovendo invece resta-
re costantemente premuto durante il funzionamento.
Spegnimento
– Per spegnere, rilasciare l'interruttore di avvio/arresto
(52).
Limitatore di spunto alla partenza
Il limitatore elettronico di spunto alla partenza ha la funzione
di limitare la potenza durante la fase della messa in funzione
dell'elettroutensile e permette l'utilizzo di un fusibile da
16 A.
Avvertenza: Qualora l'elettroutensile, subito dopo l'accen-
sione, funzioni al massimo numero di giri, ciò indicherà
un'avaria del limitatore di spunto alla partenza. L'elettrouten-
sile deve essere inviato immediatamente al Servizio Assi-
stenza Clienti. Indirizzi: Servizio di assistenza e consulenza
tecnica.

Indicazioni operative

Indicazioni generali per l'operazione di taglio
Prima di eseguire il taglio, serrare sempre saldamente
u
il pomello di fissaggio (11)e la levetta di serraggio
(13) . In caso contrario la lama può prendere angolature
involontarie nel pezzo in lavorazione.
Prima di eseguire il taglio, serrare sempre saldamente
u
il pomello di fissaggio (11) e la levetta di serraggio . In
