5.3 Zusammenbau
HOLZMANN MASCHINEN GmbH
1.
2.
3.
4.
5.
www.holzmann-maschinen.at

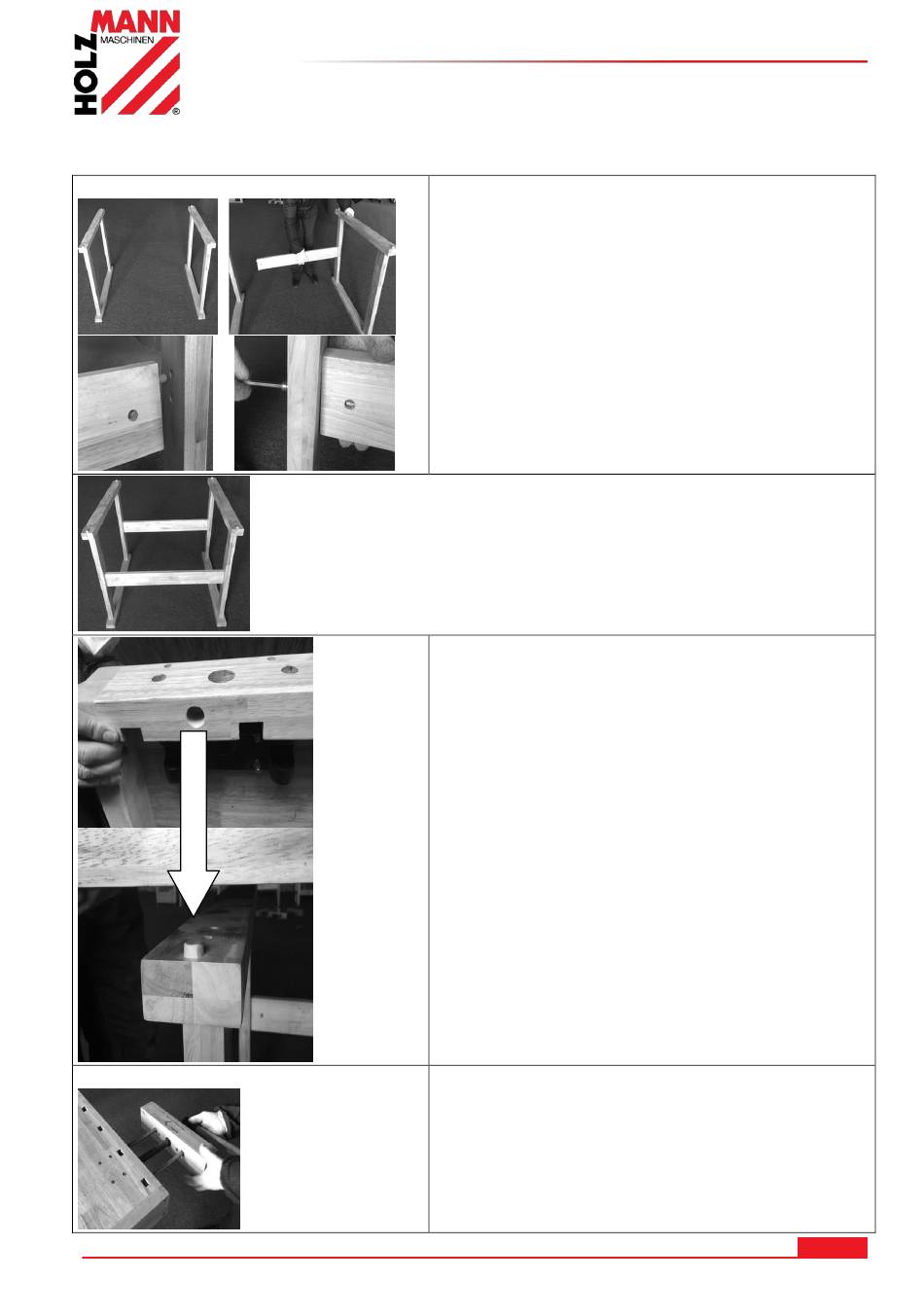

Die Quermutterbolzen (Nr.6) in die
Rahmenstreben (Nr.2) einsetzen. Achten sie dass
der Schlitz in den Quermutterbolzen horizontal
ausgerichtet ist.
Die Rahmenstreben mit Schrauben (Nr. 5) am
Fuß (Nr. 3) befestigen.
Platzieren sie die zweite Rahmenstrebe (Nr.2)
und befestigen sie diese mit den
Quermutterbolzen (Nr. 6) und den Schrauben
(Nr.2) am Fuß (Nr. 4).
Arbeitsplatte (Nr.1) auf Rahmengestell wie
abgebildet aufsetzten
Die Hobelbank-Zangen (Nr. 4) in die dafür
vorgesehen Löcher der Arbeitsplatte (Nr.1)
schieben. Danach mit dem Hebel die Hobelbank-
Zange ganz reindrehen und die Schraub und
Scheibe wieder aufsetzten. (Rausdrehsicherung)
MONTAGE
7
WB 155 TWIN
