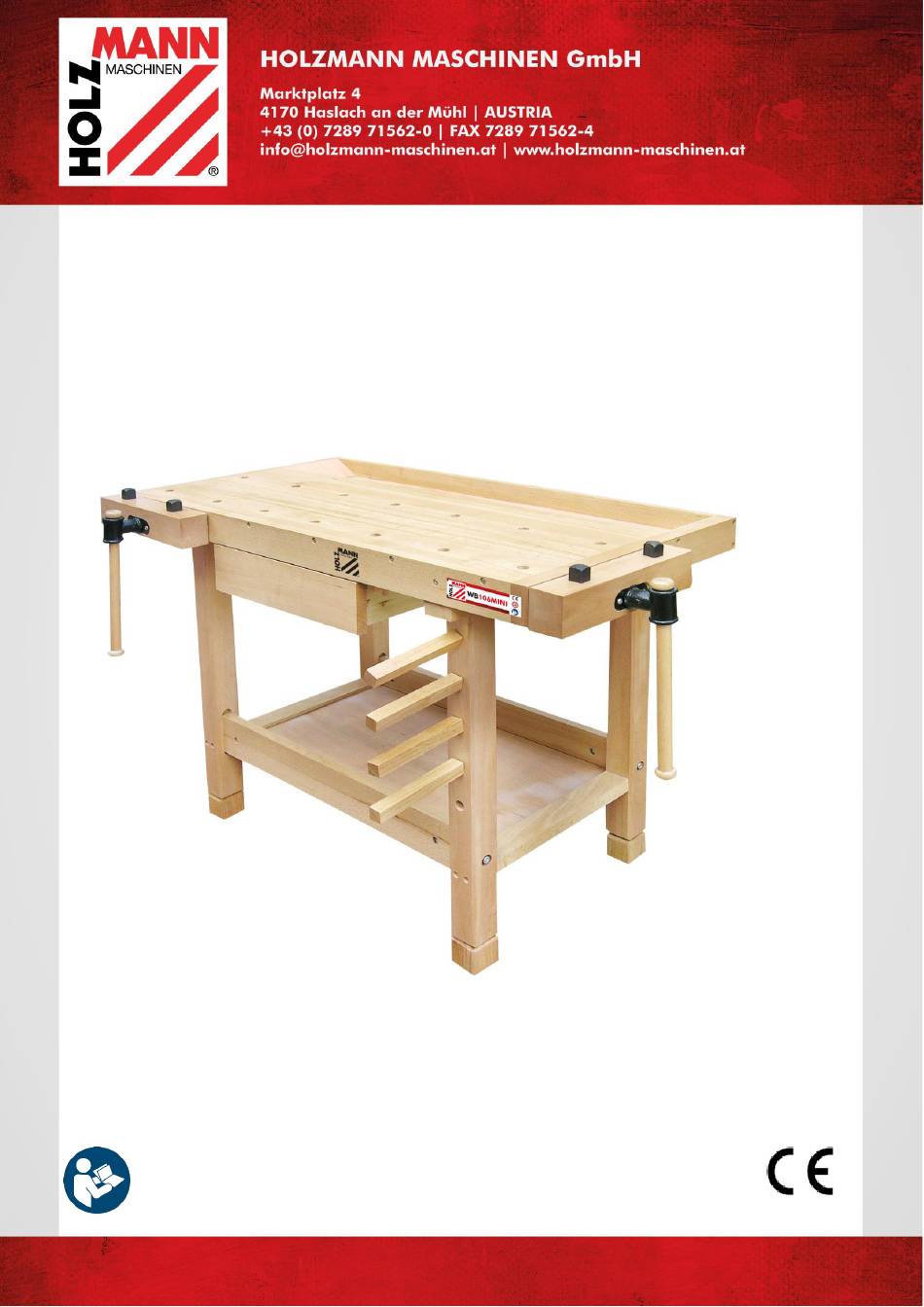

- Seite 1 Originalfassung MONTAGEANLEITUNG KINDERWERKBANK Übersetzung / Translation ASSEMBLY INSTRUCTION CHILD SIZED WORKBENCH WB106MINI Edition: 28.03.2019 – Revision - 00 – RAR- DE/EN...
-
Seite 2: Inhaltsverzeichnis
SAFETY 8.1 Intended Use ..................... 12 ASSEMBLY 9.1 Delivery content ....................12 9.2 Workplace requirements ................... 12 9.3 Assembly ......................13 10 GARANTIEERKLÄRUNG (DE) 11 GUARANTEE TERMS (EN) 12 PRODUKTBEOBACHTUNG | PRODUCT MONITORING HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... -
Seite 3: Sicherheitszeichen / Safety Signs
WB106 MINI 1 Arbeitsplatte / worktop 2 Gestell / frame 3 Ablagefach / tray 4 Schubladen / drawers 5 Hobelzange / vise 6 Bankhaken / bench dogs (metal) 7 Haltestäbe / wood peg HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... -
Seite 4: Lieferumfang / Delivery-Content
Gummi / rubberwood Drawer panel (P3) Schublade Seitenteil Gummi / rubberwood Drawer Panel (P4) Schubladen boden Sperrholz / plywood Drawer bottom (P5) Schrauben / screws Metall / metal 35mm Gummiholz / rubberwood Füße / feet HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... -
Seite 5: Technische Daten / Technical Data
Workbench dimension (LxWxH) Max Belastung / max. load 150 kg Gewicht (netto;brutto) / weight (NW;GW) 20,5 kg ; 22 kg Max. Verfahrweg Hobelzange / max traveling vise 160mm Lochabstand Zange / hole distance vise 83mm HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... -
Seite 6: Vorwort (De)
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht. Kundendienstadresse HOLZMANN MASCHINEN GmbH AT-4170 Haslach, Marktplatz 4 AUSTRIA Tel +43 7289 71562 - 0 Fax +43 7289 71562 – 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... -
Seite 7: Sicherheit
Kinderwerkbank für Holzbearbeitung, wobei die maximal zulässige Belastung nicht überschritten werden darf. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung. Arbeitsbedingungen: Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt: Feuchtigkeit max. 70% Temperatur von +5°С... -
Seite 8: Der Arbeitsplatz
Quermutterbolzen (Nr. 8) und den Schrauben (Nr7) am Fuß (Nr. 4). Achten sie darauf, dass der Einlegeboden in beiden Rillen der Rahmenstreben eingerastet ist. Zusammenbau der Lade a. Die einzelnen Bauteile wie abgebildet zusammensetzen und mit Schrauben fixieren. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... - Seite 9 Die Hobelbank-Zangen (Nr. 5) in die dafür vorgesehen Löcher der Arbeitsplatte (Nr.1) schieben. Danach mit dem Hebel die Hobelbank- Zange ganz reindrehen. Nach Arbeitshöhenbedarf können die 4 Füße aufgesetzt werden. Dazu die 4 Füßverlängerungen einschrauben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI...
- Seite 10 MONTAGE Bankhaken und Haltestäbe einsetzen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI...
-
Seite 19: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 Fax: +43 7289 71562 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI... - Seite 20 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB 106 MINI...
