Pentair
375 5th Ave., New Brighton, MN 55112
Telefon: +1 651 766 6300 - ODER - +1 800 424 9776 Fax: +1 800 323 6496
www.hypropumps.com
Bevollmächtigte EU-Vertretung:
Original-Bedienungsanleitung
ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN

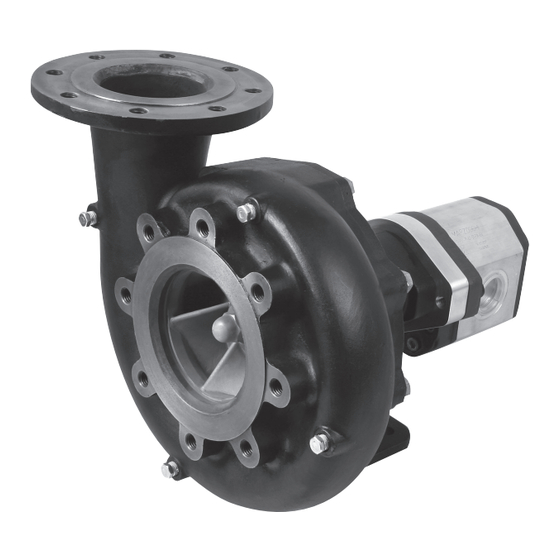

Serie Gusseisen
-Kreiselpumpen
QNET BV Hommerterweg 286
EG
REP
6436 AM Amstenrade, The Netherlands
KvK Zuid-Limburg 14091511
9308C
Hypro Serie 9308
Formular L-1553
Rev. A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pentair Hypro 9308-Serie
Inhaltszusammenfassung für Pentair Hypro 9308-Serie
- Seite 1 Original-Bedienungsanleitung ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN 9308C Serie Gusseisen -Kreiselpumpen Pentair 375 5th Ave., New Brighton, MN 55112 Telefon: +1 651 766 6300 - ODER - +1 800 424 9776 Fax: +1 800 323 6496 www.hypropumps.com Bevollmächtigte EU-Vertretung: QNET BV Hommerterweg 286...
-
Seite 2: Inhaltsverzeichnis
Inhalt EU-Sprachen ....................................3 Einführung ......................................4 Beschreibung ..................................4 Bestimmungsgemäße Verwendung ..........................4 Zweck des Handbuchs ................................ 4 Falschanwendungen ................................4 Identifizierung der Pumpe ..............................5 Technische Daten der Pumpe ............................. 5 Flüssigkeits-Pumpanwendungen ............................7 Werkzeuge ................................... 7 Heben, Transportieren und Zwischenlagerung ........................7 Montage und Installation ................................... -
Seite 3: Eu-Sprachen
EU-Sprachen DO NOT attempt to install or operate your pump before reading the manual. Original copies of the manual for Hypro pumps are provided in English. To find a copy in your native language, go to www.hypropumps.com. Versuchen Sie vor dem Lesen des Handbuches NICHT, die Pumpe zu installieren. Originale des Handbuches für Hypro- Pumpen werden auf englisch zur Verfugung gestellt. Gehen Sie für eine Kopie des Handbuchs in Ihrer Muttersprache zu www.hypropumps.com (Deutsch) N’essayez pas d’installer votre pompe avant de lire le manuel. Des exemplaires originaux du manuel pour des pompes de Hypro sont fournis en anglais. Pour trouver une copie dans votre langue maternelle pour aller a www.hypropumps.com (Französisch) NON tentare di installare la vostra pompa prima di leggere il manuale. Esemplare originale del manuale per Hypro pompe sono in inglese. Per trovare una copia nella vostra lingua andare a www.hypropumps.com (Italienisch) Не пытайтесь установить ваш насос до чтения руководства. Оригинальные копии этого руководства для насосы Hypro на английском языке. Найти копию на ваш родной язык перейти к www.hypropumps.com (Russisch) -
Seite 4: Einführung
Einführung Beschreibung Hypro-Kreiselpumpen eignen sich zur Erzeugung und Verstärkung des Drucks in Flüssigkeitskreisen. Die Funktion der Pumpe besteht aus dem Ansaugen von Flüssigkeit vom Zulauf, nachdem diese durch das Laufrad befördert und durch den Auslassanschluss herausgedrückt wird. Zu den Konstruktionsmerkmalen zählen Gehäuse, Laufräder und Dichtungen, die für eine Resistenz gegen eine Vielzahl von Chemikalien aus einer Reihe von Materialien gefertigt werden. Von der Vorderseite der Pumpe gesehen drehen Standardmodelle der Kreiselpumpen im Uhrzeigersinn. Bestimmungsgemäße Verwendung Hypro-Kreiselpumpen sind zum Erzeugen oder zur Erhöhung des dynamischen Drucks in zugelassenen Flüssigkeiten bestimmt. Hypro-Kreiselpumpen sollten niemals zum Pumpen von Flüssigkeiten über 60° C (140° F) oder unter 1° C (34° F) verwendet werden. Pumpen, die mit Hydraulikmotoren ausgestattet sind, sollten nicht betrieben werden, wenn die Hydrauliköltemperatur mehr als 57 °C (135 °F) beträgt. Alle Anwendungen außerhalb der in diesem Handbuch genannten Verfahren werden als Missbrauch betrachtet und sind verboten. Kontaktieren Sie den technischen Service von Hypro zu Fragen zu bestimmten zulässigen Anwendungen. Zweck des Handbuchs Dieses Handbuch enthält Anweisungen und die bei der Installation, dem Betrieb und der Wartung der auf dem Deckblatt abgebildeten Produkte zu erfüllenden Anforderungen. Bei einem Verkauf des Produktes muss der Verkäufer dieses Handbuch an den neuen Besitzer übergeben. Die folgenden Hinweise zur besonderen Aufmerksamkeit werden verwendet, um den Benutzer dieses Produktes über Verfahren, die möglicherweise gefährlich für den Benutzer oder zu Schäden am Produkt führen können, zu informieren und diesen diesbezüglich zu beraten. -
Seite 5: Identifizierung Der Pumpe
Identifizierung der Pumpe Hypro verwendet serialisierte Typenschilder, damit Benutzer das Pumpenherstellungsdatum genau identifizieren können. Seriennummer: Erste und zweite Ziffer: Jahr (14 = 2014) Dritte bis fünfte Ziffer: Aufeinanderfolgender Tag des Jahres, in dem die Pumpe gefertigt wurde. Sechste bis zehnte Ziffer: Einzigartige Seriennummer der Pumpe. Technische Daten der Pumpe (Alle Spezifikationen und Leistungsdaten basieren auf Wasser als Trägerflüssigkeit.) 9308C-PM15 & 9308C-GM25 Abmessungen der Pumpe Abm. Zoll 14,88 378,0 17,22 437,4 9308C- PM15 & 10,63 269,9 GM25... - Seite 6 Technische Daten der Pumpe Max. Max. Max. Max Hyd Hydraulik- Durchfluss Druck Fluss (l/min) (bar) (GPM) Pumpe [BAR] (G/min) (PSI) [LPM] Anschlüsse Hydraulische Anschlüsse Trockengewicht Befestigungsschrauben 7/8 Zoll gerader 14 UNC SAE Gewindeeinlauf 5-Zoll- 7/8 Zoll gerader 14 UNC SAE SAE- 9308C-PM15 58 [4] 16 [61] Gewindeauslass [3.406,9] Flansch 3/4-16 gerader UNC 3,000 -Einlass 86 Pfund...
-
Seite 7: Flüssigkeits-Pumpanwendungen
Flüssigkeits-Pumpenanwendungen Kompatibilität des Pumpenmaterials Anwendung Laufrad Pumpengehäuse Dichtung Edelstahl Gusseisen Keramik Siliziumkarbid Unkrautbekämpfungsmittel Insektenbekämpfungsmittel Unterholzbekämpfung Schädlingsbekämpfungschemikalien und Begasungsmittel Flüssigdüngemittel Pulverdüngemittel Flüssigkeitstransfer Säuren Tabelle 1 Brennbare Flüssigkeiten, Abwässer und Trinkwasser sollten nie von einer Hypro-Pumpe gefördert werden. Werkzeuge Hypro-Kreiselpumpen und Montagebaugruppen sind für englische Zollmaße ausgelegt. Es sind jedoch viele metrisch (mm) Größen verfügbar, die mit diesen Halterungen eingesetzt werden können. In den meisten Fällen kann auch ein verstellbarer Schraubenschlüssel verwendet werden. Heben, Transport und Zwischenlagerung Beschreibungen der Verpackung und Auspackanweisungen •... -
Seite 8: Transport
Abbildung 1 Transport Heben Abstellen • Alle Hypro-Pumpen können per Luft, See, Schiene oder Kraftfahrzeug transportiert werden. Stellen Sie beim Versand der Pumpe sicher, dass diese entsprechend lokaler und nationaler Gesetze transportiert wird und zur Verhinderung unerwünschter Bewegungen ordnungsgemäß gesichert ist, um Verletzungen von Personen oder am Eigentum verursachende Schäden zu verhindern. Vor der Auslieferung sollten alle Flüssigkeiten aus der Pumpe entfernt werden. Lagerung • Neue Pumpen in Kartons können mehrere Jahre gelagert werden, wenn die Anschlussstopfen nicht entfernt werden. Nach dem Entfernen der Stopfen und wenn die Pumpe für längere Zeit (d. h., mehr als 30 Tage) nicht verwendet wird, muss die Pumpe wintertauglich eingelagert werden, wie im Abschnitt „Reinigung“ dieses Handbuchs beschrieben. Montage und Installation Montage • Diese Pumpe wird vollständig montiert geliefert. Installation Bevor Sie die Hypro-Kreiselpumpe installieren, ist es unerlässlich, dass Sie das Folgende lesen und verstehen: • Die Installation einer Hypro-Pumpe sollte nur durch einen Techniker mit erforderlichen Kenntnissen und Fähigkeiten ausgeführt werden, um die Pumpe ohne ein Risiko von Schäden oder Verletzungen zu installieren. • Bei der Handhabung von Hypro-Pumpen sollten Arbeitsschuhe mit Stahlkappen und Schutzhandschuhe getragen werden, um im Falle eines Fallenlassens der Pumpe die Füße und Hände vor scharfen Flächen auf der Pumpe oder vor Chemikalien zu schützen. • Pumpensysteme müssen gemäß der Montageanleitung von Hypro installiert werden. Wird dies versäumt, erlischt die Garantie und es kann zu Schäden am Eigentum, zu schweren Körperverletzungen oder zum Tode führen. • Versorgungskabel und Schläuche zur Pumpe müssen so verlegt werden, dass kein Risiko zum Stolpern des Personals, zum Verfangen der Füße oder zum Fallen besteht, wenn Kabel/Schläuche in Bereichen verlegt wurden, in denen sich Mitarbeiter bewegen. Versorgungskabel und Schläuche der Pumpe sollten entsprechend lokalen und nationalen Normen verlegt werden. •... -
Seite 9: Standardbefestigung
• Der Betriebsdruck im Hydrauliksystem ist mit einem Druckbegrenzungsventil zu kontrollieren, das bei 10 % des Höchstdrucks des Hydraulikmotors betrieben werden muss. • Bei der Installation, Anpassung oder dem Abbau einer Kreiselpumpe von Hypro muss sichergestellt werden, dass keine Objekte auf den Installateur fallen und es muss sichergestellt werden, dass alle Maschinen, mit denen die Pumpe verbunden ist, ausgeschaltet sind. • Pumpen müssen an einem Ort installiert werden, wo diese für erforderliche Wartungsarbeiten zugänglich sind. • Bei Verwenden von Hydraulikkraft sollte das System eine Schnelltrennkupplung enthalten, die zum Isolieren der Pumpe getrennt werden kann. Standardbefestigung • Um Verletzungen oder Schäden am Eigentum zu verhindern, sollten alle Hypro-Pumpen ordnungsgemäß auf einem festen Sockel befestigt werden, wo keine Gefahr des Herunterfallens oder Lösens der Pumpe besteht. Alle Hypro-Pumpen werden mit Befestigungsbohrungen geliefert, die den Einsatz von Schrauben in die Pumpe erlauben, um diese auf einem stabilen Sockel zu sichern. Achten Sie beim Einbau der Hypro-Kreiselpumpe darauf, Schrauben und Muttern zu verwenden, die mit Chemikalien, mit denen diese möglicherweise in Kontakt kommen, kompatibel sind als auch auf die Wahl der richtigen Bolzen, basierend auf dem Gewicht der Pumpe und allen erwarteten Belastungen. Pumpen sollten so nah wie möglich an der Flüssigkeitsquelle montiert werden. Nicht selbstansaugende Pumpen müssen ordnungsgemäß unterhalb des Flüssigkeitspegels montiert werden. Anschluss der Pumpe • Zur Erzielung einer maximalen Pumpenleistung sollte der Auslaufanschluss an der Pumpe gerade nach oben zeigen und die Pumpeneinlauf- und Auslaufleitungen sollten mindestens den gleichen Durchmesser wie ihr jeweiliger Anschluss aufweisen. Der Pumpenanschluss muss der maximalen, von der Pumpe erzeugten Saug- und Druckleistung entsprechen und möglichst wenig Einengungen besitzen. • Für beste Ergebnisse kann der oberste Entlüftungsstopfen entfernt und eine Entlüftungsleitung installiert werden. Diese Leitung verhindert den Einschluss von Luft und erlaubt die Vorbereitung der Pumpe durch sich selbst durch den Ablass eingeschlossener Luft. -
Seite 10: Hydraulikinstallation
Hydraulikinstallation • Achten Sie beim Installieren des Hydraulikmotors in den Traktor oder das Hydrauliksystem des Sprayers darauf, dass kein Schmutz und keine Flüssigkeit in den Hydraulikmotor gelangen. HALTEN SIE ALLE HYDRAULIKVERBINDUNGEN SAUBER. • Achten Sie darauf, dass die für Hydraulikmotoren empfohlene Rücklaufleitung mit dem Rücklaufanschluss am Traktor verbunden ist. Die Anschlüsse sind am Motorengehäuse angegeben. Hydraulikversorgungsleitungen sollten mindestens genauso groß wie der Hydraulikmotoranschluss oder größer sein. • Standardmodelle sind mit Rückschlagventil-Anschlussadaptern ausgestattet, die nicht entfernt werden dürfen. -
Seite 11: Ansaugen Der Pumpe
Inbetriebnahme, Betrieb, Abschaltung Vor dem Anlauf der Pumpe • Stellen Sie sicher, dass alle nicht erforderlichen Mitarbeiter den Bereich verlassen haben. • Für eine Inbetriebnahme und einen Test des Systems empfiehlt es sich, mit sauberem Wasser anstelle von Chemikalien zu beginnen und es muss geprüft werden, ob das System und die Anschlussverbindungen leckfrei sind. • Prüfen Sie die Flüssigkeit im Quellentank oder in der Versorgungsleitung. Es darf kein Trockenlauf stattfinden. • Prüfen Sie die Leitungssiebe auf Schmutz oder Verstopfung. Entfernen Sie alle Unreinheiten. -
Seite 12: Reinigung
Reinigung Die Pumpe hält länger und erbringt die beste Leistung, wenn diese richtig gepflegt wird. Die richtige Pflege der Pumpe hängt von der geförderten Flüssigkeit und dem Wiederverwendungszeitraum der Pumpe ab. Spülen Sie nach jedem Einsatz die Pumpe mit einer neutralisierenden Lösung für die gerade gepumpte Flüssigkeit. Spülen Sie anschließend mit sauberem Wasser nach. Dies gilt besonders für ätzende Chemikalien. Die Reinigung der Pumpe nach jedem Einsatz verhindert die Bildung von Ablagerungen und eine Beschädigung der Pumpe. Entwässern Sie die Pumpe bei einem seltenen Einsatz und vor einer längeren Lagerung gründlich. Öffnen Sie alle Auslaufstopfen, entfernen Sie den Saugschlauch aus der Flüssigkeit und blasen Sie die Pumpe mit Druckluft trocken. Ein Frostschutzmittel/Rosthemmer sollte in die Pumpe injiziert werden, bevor beide Anschlüsse verschlossen werden und die Pumpe eingelagert wird. Verschließen Sie zum Fernhalten von Luft alle Anschlüsse, bis die Pumpe erneut verwendet wird. Wartung, regelmäßige Wartung und Inspektion CHECKLISTE FÜR DIE VORBEUGENDE WARTUNG Prüfung Täglich Wöchentlich Wasserlecks Anschlüsse • Jeder Wartungszyklus jedes System ist eine Besonderheit. Eine umgehende Prüfung sollte bei einer abnehmenden Systemleistung vorgenommen werden. •... -
Seite 13: Ersatzteile
Ersatzteile Die folgenden Zeichnungen zeigen die Pumpen und deren Ersatzteile. Nur Original-Ersatzteile sollten verwendet werden. Eine Nichtbeachtung dieser Warnung kann Schäden am Eigentum, zu schweren Körperverletzungen oder zum Tod führen. Die Pumpe sollte bei einer Fehlfunktion oder bei einem Defekt zum Service zurück zu Hypro gesendet werden. 9308C-PM15 & 9308C-GM25 HINWEIS: Geben Sie bei der Bestellung von Teilen die Mechanischer Dichtungssatz Nr. 3430-0604 MENGE, ARTIKELNUMMER, Enthält Posten 6 & 7 BESCHREIBUNG und die vollständige MODELLNUMMER an. Referenznummern dienen nur zur Identifizierung der Teil in der Zeichnung und dürfen nicht... - Seite 14 Hinweise - 14 -...
-
Seite 15: Einbauerklärung
EG-Einbauerklärung Name des Herstellers: Pentair Flow Technologies, LLC Adresse des Herstellers: 375 Fifth Avenue NW, New Brighton, MN 55112, USA Erklärt, dass die nachfolgend beschriebenen unvollständigen Maschinen den geltenden Arbeitsschutzanforderungen von Teil 1 des Anhangs I der Maschinenrichtlinie 2006/42/EG entsprechen. Diese unvollständige Maschine darf nicht in Betrieb genommen werden, bis das Gerät, in dem es eingebaut werden soll, nach Maßgabe der Bestimmungen dieser Richtlinie als... -
Seite 16: Gewährleistung
(RMA-Nr.). Rücksendungen müssen mit deutlich vermerkter RMA-Nummer auf der Außenseite des Pakets versandt werden. Hypro kann nicht für Frachtschäden haftbar gemacht werden, die während des Versands auftreten. Bitte verpacken Sie alle Rücksendungen sorgfältig. Alle, für Garantiearbeiten zurückgesendeten Produkte müssen unter Vorauszahlung der Versandkosten versandt werden an: HYPRO / PENTAIR Attention: Service Department 375 Fifth Avenue NW New Brighton, MN 55112 Für technische oder Anwendungshilfen rufen Sie bitte die Telefonnummer von Hypro für Technik/Anwendung an: +1 800 445 8360 oder...
