VOLTCRAFT 2357060 Bedienungsanleitung

Bedienungsanleitung

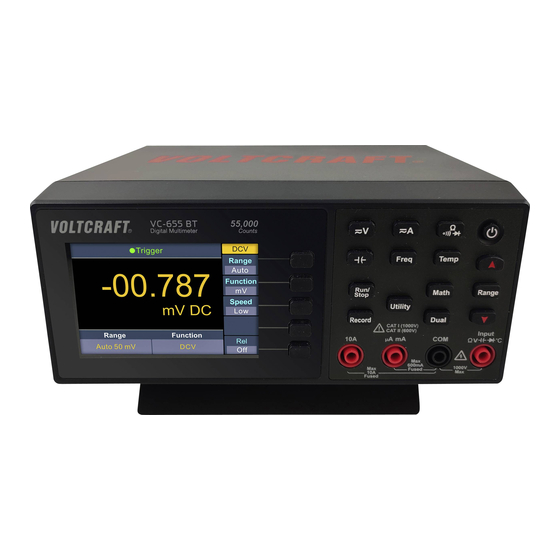

Tisch-DMM-Datenlogger mit 55.000 Zählimpulsen
Best.-Nr. 2357060
Bestimmungsgemäße Verwendung
Dieser Datenlogger verfügt über ein 3,7-Zoll-LCD mit 480 x 320 Pixeln und einer Datenauflösung
von bis zu 4 (1/2) Stellen und 55.000 Zählimpulsen. Er kann bis zu 64 Messwerte pro Sekunde
aufzeichnen. Er ist CAT I 1000 V / CAT II 600 V und verfügt über eine True RMS AC Spannungs-/
Strommessfunktion und einen internen Speicher für bis zu 1.000 Messwerte.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht
im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Lieferumfang
• Digitales Tischmultimeter (Hauptgerät)
• Netzkabel
• USB-Kabel
• 1 x Paar Messleitungen
• Krokoklemmen
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedi-
enung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
• Ersatzsicherung (1 A / 250 V)
• Software und vollständige
Bedienungsanleitung (CD)
• Bedienungsanleitung
Produkt vor extremen Temperaturen,
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
den Artikel ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die
an dieses Produkt angeschlossen sind.
c) Bedienung
• Verwenden Sie nur das Netzkabel, das mit dem Produkt geliefert wurde und für
die Verwendung in Ihrem Land zugelassen ist.
• Dieses Gerät ist über den Schutzleiter des Netzkabels geerdet. Um einen
elektrischen Schlag zu vermeiden, muss der Schutzleiter geerdet werden.
Das Produkt muss vor jeder Verbindung mit seinem Eingangs- oder
Ausgangsanschluss ordnungsgemäß geerdet werden.
• Beschränken Sie den Betrieb auf die angegebene Messkategorie, Spannungs-
oder Stromstärke-Nennwerte.
• Um eine Beschädigung des Geräts und die Gefahr eines Stromschlags zu
vermeiden, überprüfen Sie alle Messgrenzen und Symbole des Produkts.
Lesen Sie vor dem Anschließen an das Gerät die Bedienungsanleitung, in der
Sie Informationen zu den Messgrenzen finden. Überschreiten Sie keine der im
folgenden Abschnitt definierten Messgrenzen.
• Betreiben Sie das Gerät nicht, wenn Abdeckungen oder Verkleidungen entfernt
wurden.
• Verwenden Sie für dieses Gerät nur eine Sicherung vom angegebenen Typ und
Sicherungsleistung.
• Berühren Sie keine freiliegenden Anschlüsse und Komponenten, wenn das Gerät
eingeschaltet ist.
• Wenn Sie vermuten, dass das Gerät beschädigt ist, lassen Sie es vor der
weiteren Verwendung von einem qualifiziertem Servicetechniker überprüfen.
• Instrument nur in einem gut belüfteten Bereich verwenden. Unzureichende
Belüftung kann zu Temperaturerhöhungen oder Schäden am Gerät führen.
Sorgen Sie für gute Belüftung und kontrollieren Sie die Lüftungsöffnung
regelmäßig.
• Nicht unter nassen Bedingungen verwenden. Um Kurzschlüsse ins Innere des
Gerätes oder Stromschläge zu vermeiden, nicht in einer feuchten Umgebung
einsetzen.
• Nicht in einer explosionsgefährdeten Atmosphäre betreiben.
• Die Oberflächen des Produkts sauber und trocken halten.
• Reparaturen dürfen ausschließlich durch qualifizierte Techniker ausgeführt
werden.
d) Grenzwerte für Messungen
• Die Schutzschaltung des Multimeters kann Schäden am Gerät verhindern und
vor der Gefahr eines Stromschlags schützen, wenn die Messgrenzen nicht
überschritten werden. Um einen sicheren Betrieb des Geräts zu gewährleisten,
dürfen die auf der Frontplatte angezeigten Messgrenzen nicht überschritten
werden, sie sind wie folgt definiert
direkter
Messgrenzen der Haupteingangsanschlüsse
• Die Eingangsanschlüsse
Spannung, Widerstand, Durchgang, Frequenz (Periode), Kapazität, Dioden und
Temperatur verwendet.
• Für diese Anschlüsse ist die Messgrenze wie folgt definiert:
• Messgrenze für HI-Eingang zu COM-Eingang Die Messgrenze vom
VAC, was gleichzeitig die maximale Spannungsmessung ist. Diese Grenze kann
auch als maximal 1000 Vpk ausgedrückt werden.
• Messgrenzen des Stromeingangsanschlusses Die Messgrenze von der
Stromeingangsklemme 10A zum Eingangsanschluss COM beträgt 10 A
(DC oder AC). Die Messgrenze von der Stromeingangsklemme μA m A zum
Max.
Max. 10 A
600 mA
abgesichert
abgesichert
und COM werden für Messungen von
HI-Eingang zu COM-Eingang beträgt 1000 VDC oder 750
Eingang
