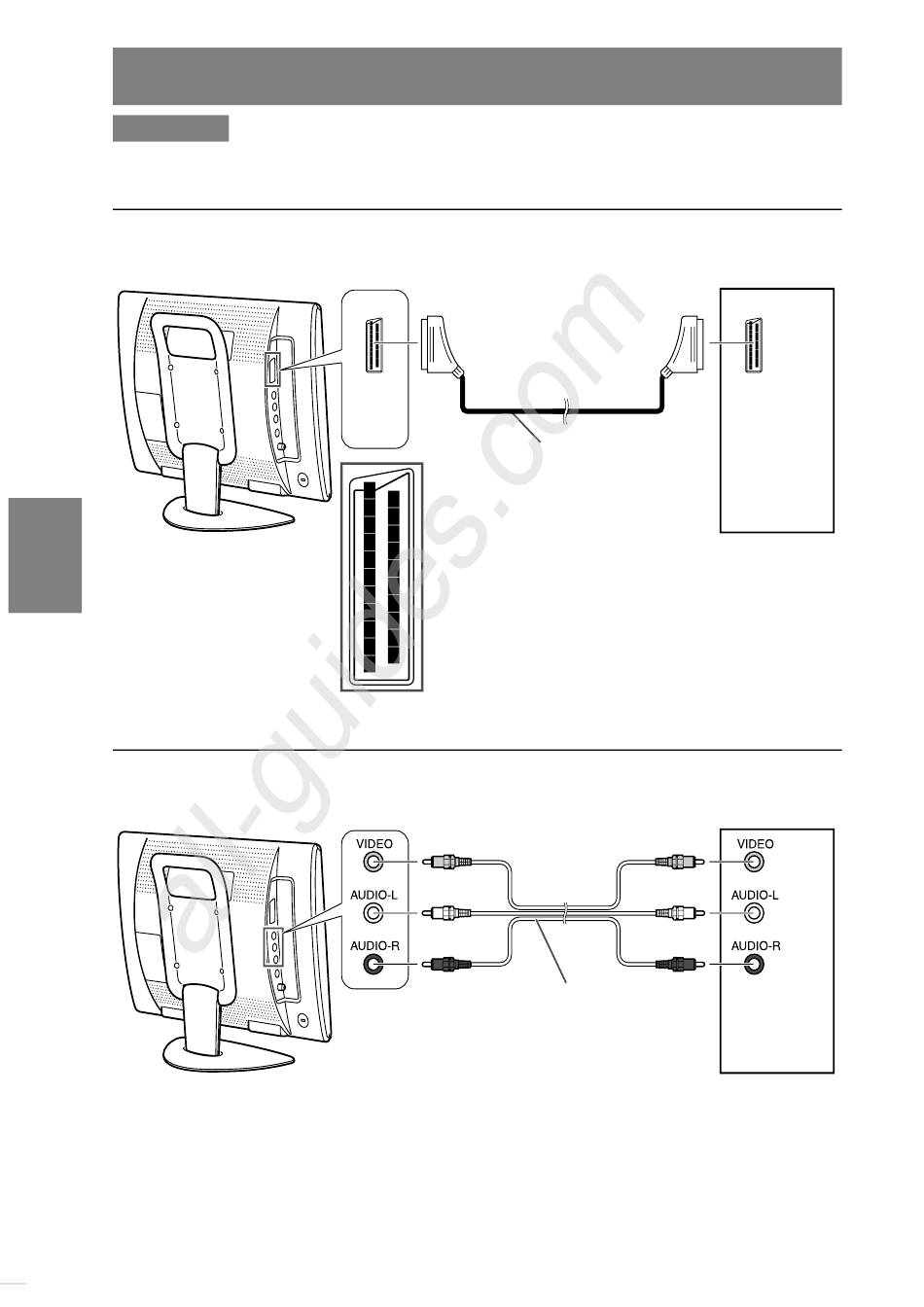

Collegamento del monitor all'apparecchiatura AV

ATTENZIONE!
- Accertarsi che il monitor e tutta l'apparecchiatura che state collegando ad esso sono spenti prima d
iniziare.

Apparecchiatura AV con terminale Euro-SCART da 21 pin (RGB)

Parte di sinistra del monitor

Apparecchiatura AV con terminali di uscita video

Parte di sinistra del monitor
Nota:
- Quando state utilizzando il terminale di ingresso video, non collegate il cavo al terminale di ingresso
S-video.
All manuals and user guides at all-guides.com
AV-IN1
Cavo Euro-SCART da 21 pin
(da acquistare in commercio)
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
AV-IN2
(Giallo)
(Bianco)
(Rosso)
IT12
(Giallo)
(Bianco)
(Rosso)
Cavo con pin RCA
(da acquistare in commercio)
Decodificatore, ecc.
VCR, ecc.
