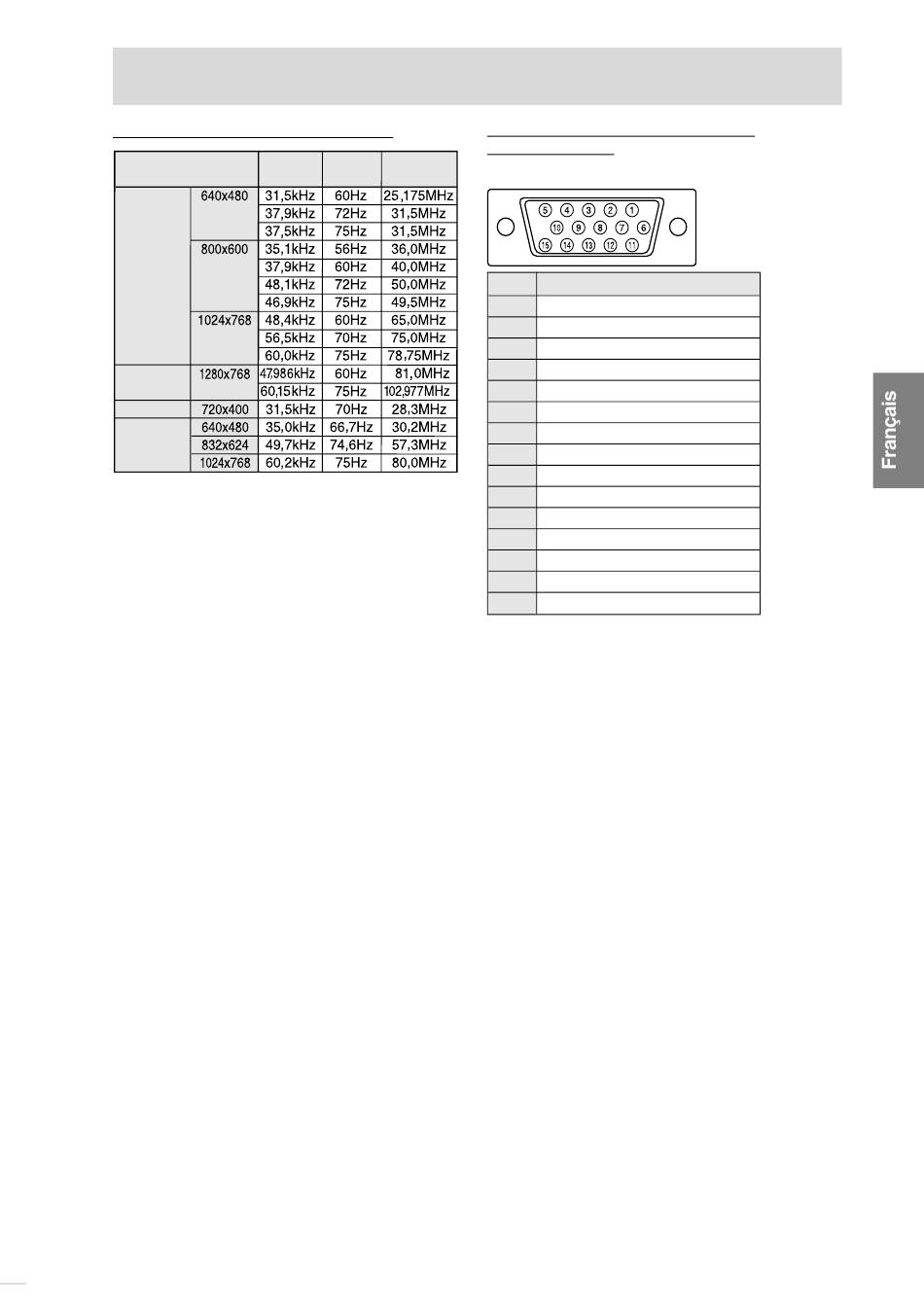

Fréquences des signaux (Mode PC)
Mode affichage Hsync
VESA
WXGA
Saisie de texte US
Série
Power
Macintosh
- La solution recommandée est 1280 x 768 ou
1024 x 768.
- Toutes les fréquences sont non entrelacées.
- Les fréquences pour les séries Power Macintosh
sont des valeurs de référence. Pour le
raccordement, un autre adaptateur (en vente
dans le commerce) peut être nécessaire.
- Si le moniteur reçoit des signaux de fréquence
non compatibles, le message "OUT OF TIMING"
apparaîtra. Suivre le mode d'emploi de
l'ordinateur utilisé pour régler la fréquence de
manière à ce qu'elle soit compatible avec le
moniteur.
- Si le moniteur ne reçoit pas de signal de
fréquence (signal de synchronisation), le
message "NO SIGNAL" apparaîtra.
All manuals and user guides at all-guides.com
Caractéristiques techniques
Bande
Vsync
passante
F53
La broche du connecteur d'entrée
analogique RVB
(Mini connecteur de type D-sub 15 broches)
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 N.C.
12 Données DDC
13 Pour entrée signal H-sync
14 Pour entrée signal V-sync
15 Horloge DDC
