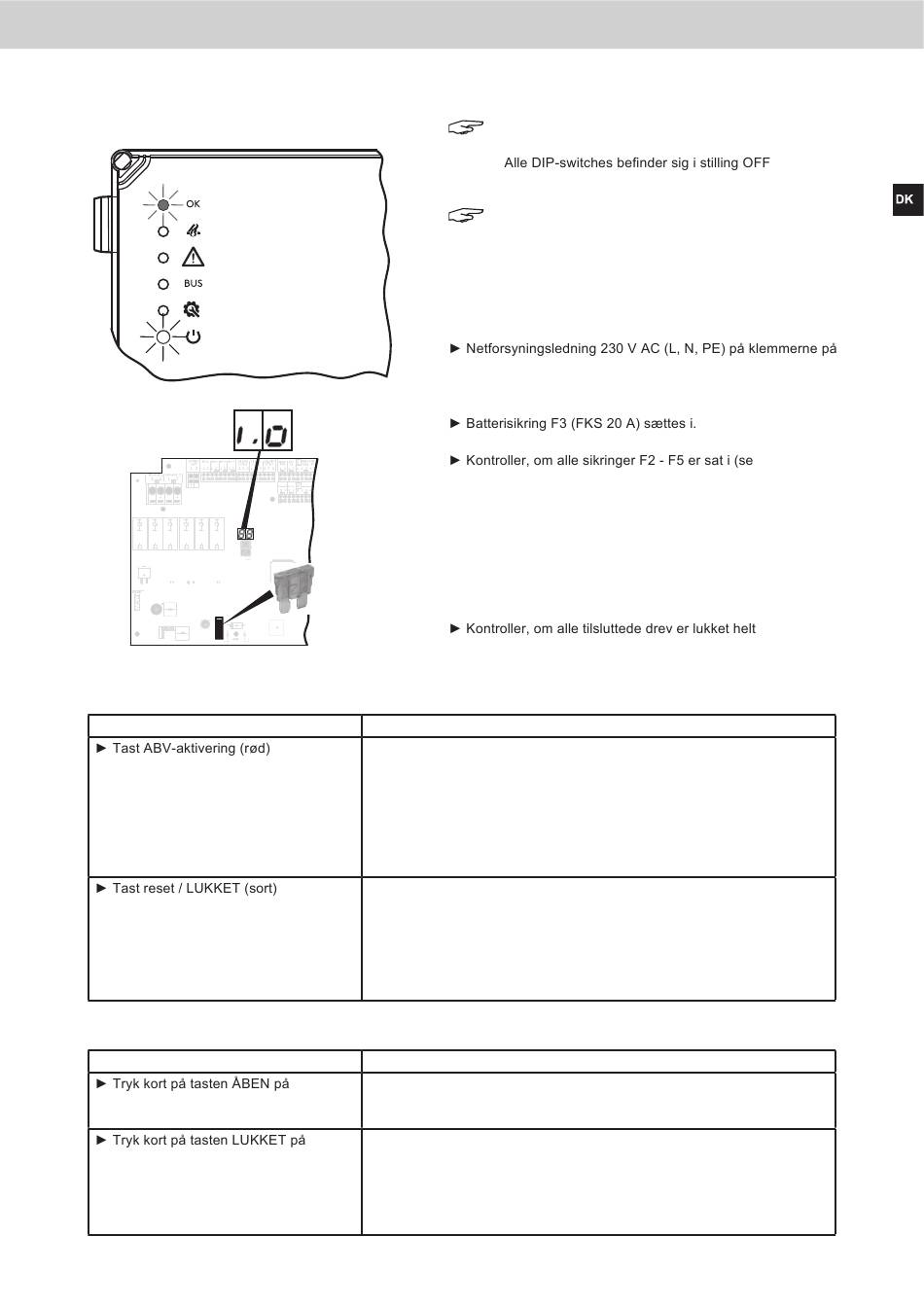

Idrifttagning

Dørindikator klar til drift OK (grøn)
Dørindikator net 230 V (hvid)
Hovedprintplade
F3
Test ABV-kontrolcentral
Aktivering
ABV-kontrolcentralen aktiveres
kortvarigt
ABV-kontrolcentralen aktiveres
kortvarigt
Test ventilationstryk
Aktivering
ventilationstrykket
ventilationstrykket
07/13424999424
Efter elektrisk tilslutning af alle eksterne
komponenter (drev 24 V DC, ABV-kontrolcentraler,
automatiske meldere, ventilationstryk 24 V, vind-/regn-
detektor osv. samt ledningsovervågningsmoduler:
EasyConnect CP 20A tilsluttes (se side 14,
Punkt 8.1).
2 x 7-segmentvisning
side 10 + 11).
Dørindikator net 230 V lyser hvidt, dørindikator OK
(Klar til drift OK) lyser grønt.
På 2 x 7-segmentvisningen på hovedprintpladen vises
Batterisikring F3
i.o. (i orden). ABV-styrecentralen er klar til drift.
FKS 20 A (gul)
(0-position). Hvis dette ikke er tilfældet, skal de
lukkes via det tilsluttede ventilationstryk.
Virkning
ABV-aktivering: Visning F A på 7-segmentvisningen på
bundkortet.
Den røde LED på ABV-kontrolcentralen og i kabinetdøren på styrecentra-
len lyser. Den grønne LED (drift OK) på ABV-kontrolcentralen og i kabi-
netdøren på styrecentralen lyser. Drevudgang omstilles (grøn LED over
drevklemmerne lyser). Drev åbner fuldstændigt. Signalkontakt 2 (aktive-
ring) lukket. Den grønne LED på ventilationstryk (LTA 25) blinker hurtigt
(ventilationsfunktion spærret).
Reset af ABV-aktiveringen.
Drev lukker (rød LED over drevklemmerne lyser). Den røde LED på ABV-
kontrolcentralen og i kabinetdøren på styrecentralen slukkes. Den grønne
LED (drift OK) på ABV-kontrolcentralen og i kabinetdøren på styrecentra-
len lyser. Signalkontakt 2 (aktivering) åben. Efter ca. 180 s visning I.O. på
7-segmentvisningen på
bundkortet.
Virkning
Drevudgang omstilles (grøn LED over
drevklemmerne lyser). Drev åbner. Visningen "Ventilation åben" (kun på
type LTA 25) lyser.
Drevudgang omstilles (rød LED over drevklemmerne lyser). Drev lukker.
Visningen "Ventilation åben" (kun på type LTA 25) lyser ikke.
Tryk på STOP under denne funktion. (på type LTA 12 STOP = tryk på
begge taster ÅBEN og LUKKET samtidig). Drev standser.
Tryk igen kort på ventilationstryk LUKKET, drevene lukker. Visningen
"Ventilation åben" (kun på type LTA 25) er frakoblet.
