11

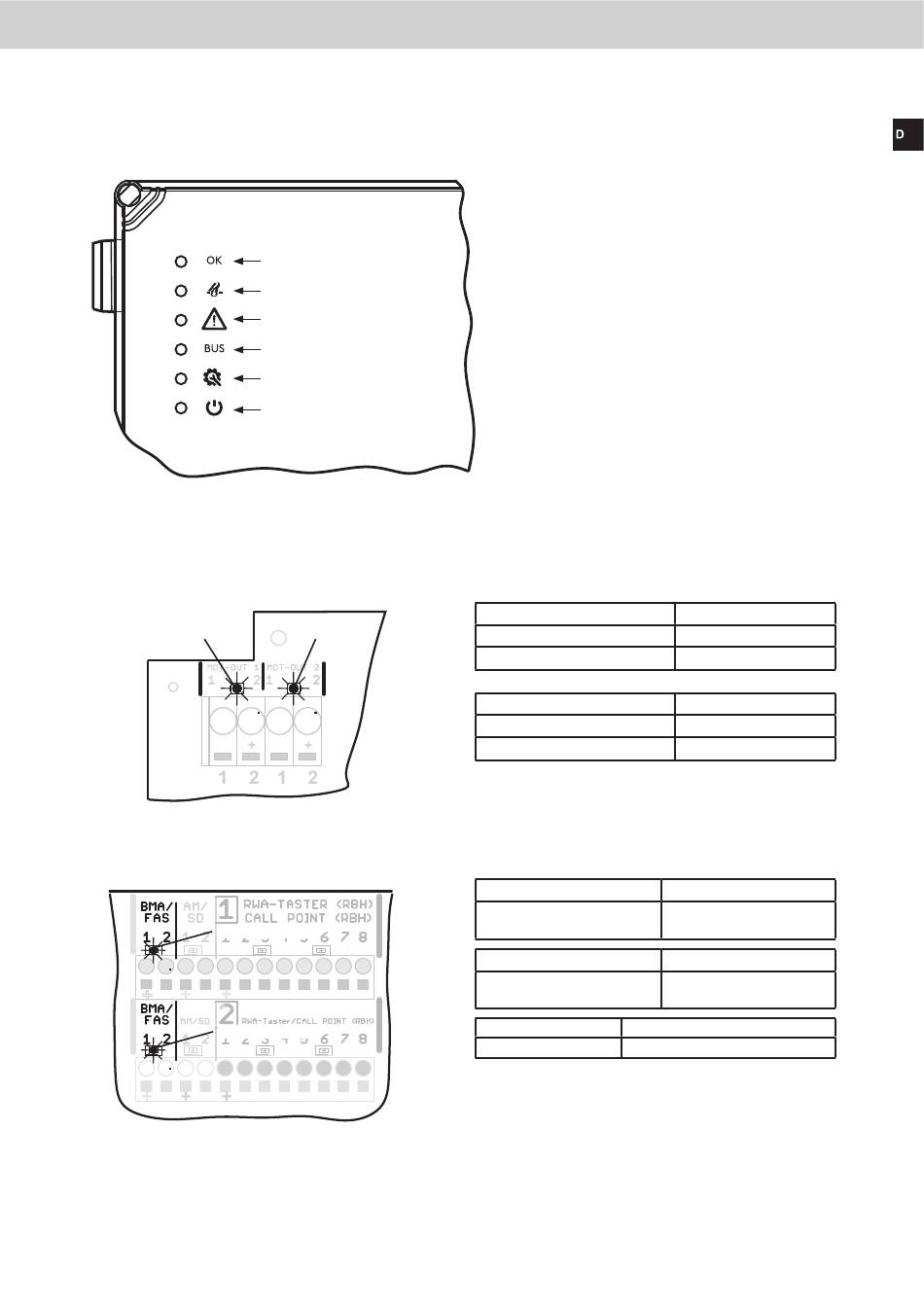

LED Anzeigen

11.1 LED Anzeigen auf der Gehäusetür
Türanzeige Betriebsbereit (grün)
Türanzeige Auslösung (rot)
Türanzeige Störung (gelb)
Türanzeige Vernetzung (orange)
Türanzeige Wartung (blau)
Türanzeige Netz 230 V (weiß)
11.2

LED Anzeigen auf der Hauptplatine

11.2.1 LED Anzeige Antriebe Antriebslinien 1 + 2
LED Antriebslinie 1
11.2.2 LED Anzeige BMA Kanal 1 + 2
LED BMA Kanal 1
LED BMA Kanal 2
07/13424999424
LED Antriebslinie 2
RWA Kompaktzentrale EasyConnect 20A
LED Anzeige Antriebslinie 1
Grün leuchten
Rot leuchten
LED Anzeige Antriebslinie 2
Grün leuchten
Rot leuchten
LED Anzeige BMA Kanal 1
Grün leuchten
LED Anzeige BMA Kanal 2
Grün leuchten
Zusatzinformation
LED Anzeige blitzt auf Signal vom aktivem Endmodul ok
Bedeutung
Antrieb fährt AUF
Antrieb fährt ZU
Bedeutung
Antrieb fährt AUF
Antrieb fährt ZU
Bedeutung
BMA-Kontakt geschlossen
Bedeutung
BMA-Kontakt geschlossen
Bedeutung
