4

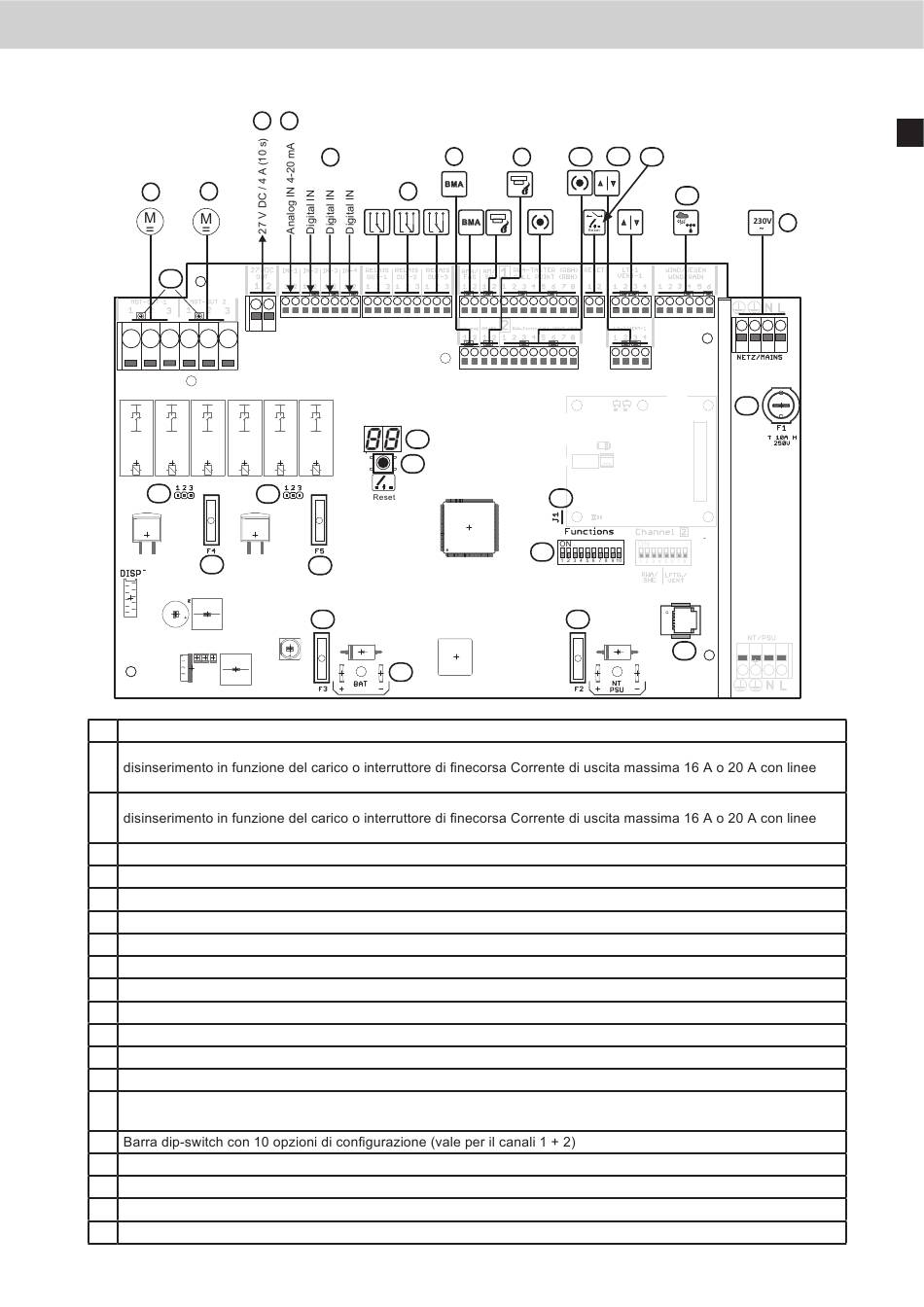

Schema generale della scheda madre e possibili collegamenti

4
3
2
24
25
26
20
1
Collegamento alla rete 230 V AC (L, N, PE), sezione massima cavi 2,5 mm2 (versione robusta 4 mm2).
2
Linea di comando 1 (canale 1): collegamento attuatori 24 V DC con inversione di polarità, dispositivo di
di comando attuatori 1 + 2 congiunte (fattore di servizio 30) Sezione massima dei cavi 6 mm2
3
Linea di comando 2 (canale 2): collegamento attuatori 24 V DC con inversione di polarità, dispositivo di
di comando 1 + 2 che agiscono insieme (ON 30) Sezione massima dei cavi 6 mm2
4
Uscita in tensione separata 27 V DC / 4 A (utilizzabile per 10 s), sezione massima cavi 2,5 mm2
5
Ingresso interfaccia analogica 27 V DC / 4 - 20 mA (in fase di elaborazione)
6
3 ingressi digitali con segnale high/low (in fase di elaborazione)
7
3 uscite relè a potenziale zero Funzioni di default: guasto (1), intervento EFC (2), segnale sensore vento/pioggia (3)
8
2 ingressi per impianto rilevazione incendio BMA (canale 1 e 2)
9
2 ingressi per rilevatori automatici (canale 1 e 2), max. 20 unità per ogni canale
10 2 ingressi per dispositivi di comando manuale EFC (canale 1 e 2), max. 10 unità per ogni canale
11 2 ingressi per pulsante di ventilazione 24 V (canale 1 e 2)
12 Ingresso per pulsanti di reset esterni (reset intervento EFC e reset rilevatori automatici)
13 Ingresso per il collegamento di un sensore vento/pioggia tipo WRM/2 24 V o un sensore pioggia tipo RM/2 24 V
14 Display di 2 cifre da 7 segmenti per la visualizzazione di stato e codici guasto
15 Pulsante di reset interno sulla scheda (reset attivazione EFC e BMA); tenendo premuto il pulsante a lungo è possi-
bile visualizzare la versione del software sul display di 2 cifre da 7 segmenti
16
17 Interfaccia porta di servizio (connettore RJ 12)
18 Fusibile di rete F1, 10 A
19 Fusibile alimentatore F2, 20 A, FKS (giallo)
20 Fusibile attuatore (canale 1) F4, 15 A, FKS (blu)
07/13424999424
5
6
8
7
14
15
21
22
23
Centralina EFC compatta EasyConnect 20A
9
10
11
12
27
16
19
13
1
18
17
123
IT
