- Seite 1 Smart Monitoring UK & Germany Smart Monitoring UK & Germany Technical Manual kingspan.com...
-
Seite 2: Warnings And Safety Instructions
Smart Monitoring UK & Germany Warnings and safety instructions with regard to components and elements! To avoid problems during operation of the Configuration, calibration or repairs of the WatchmanSHE it is recommended to read the manual before using the system. unit must be carried out only by authorized personnel (installer or service). -
Seite 3: Mechanical Construction

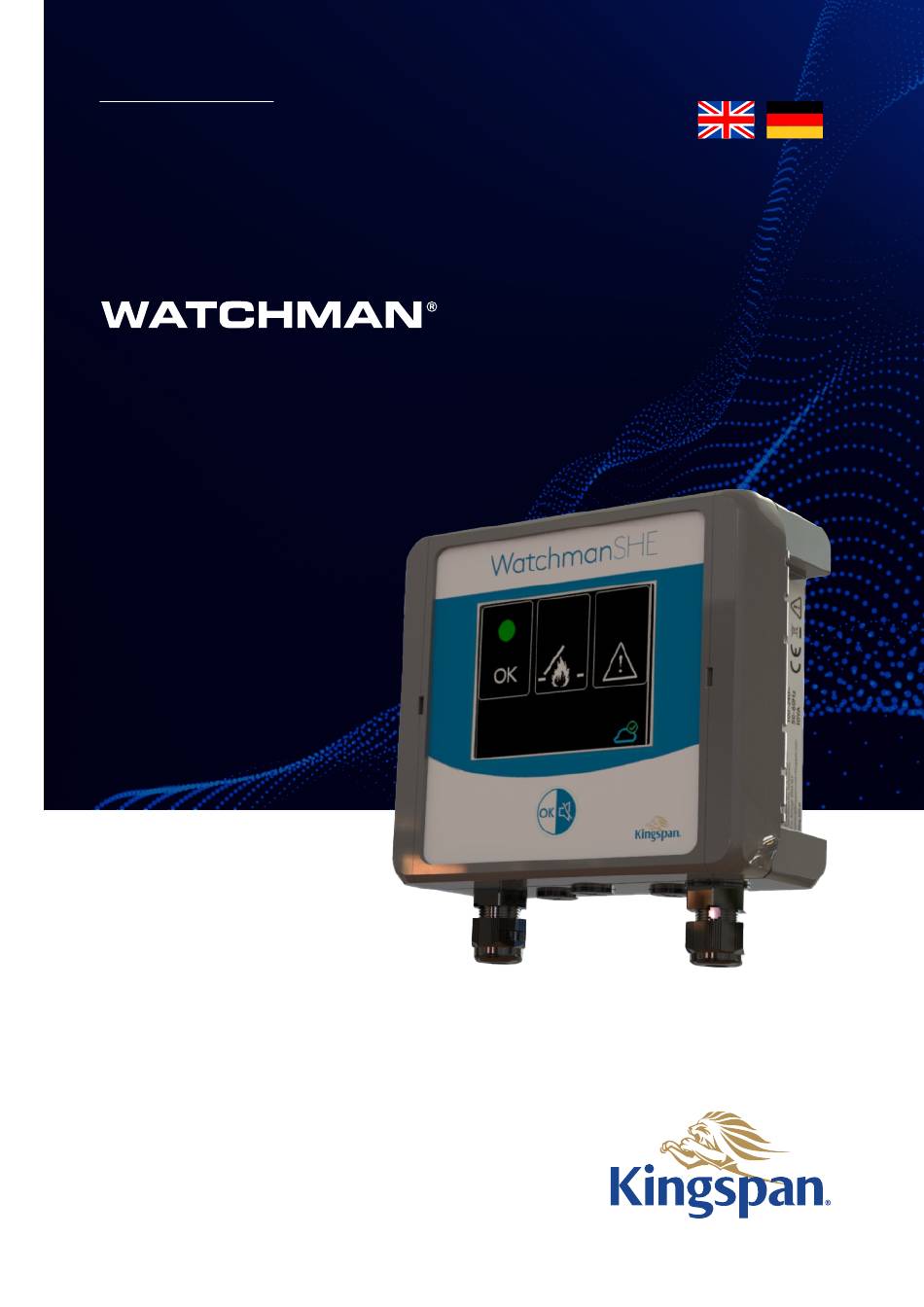

Smart Monitoring UK & Germany 1. Purpose 2. Mechanical Construction 2.1 Enclosure WatchmanSHE - an intelligent device for remote monitoring the functionality of SHEV control panels Dimensions: 151 x 125 x 60 mm. (OK status, activation, fault). Material: PC UL 94 V0 (material is suitable for outdoor use; f1-listing according to UL 746C). -
Seite 4: Connection Diagrams
‘power failure’ alarm. WatchmanSHE Important: The WatchmanSHE STG (cable) is absolutely mandatory for connecting WatchmanSHE to the Kingspan STG control panels. 12 - 24 V 3.3 230 V AC power supply Note: 230 V AC only useful via on-site UPS, as otherwise no signal is sent in the event of a power failure. -
Seite 5: Mains Input
Voltage excitation: 24 V DC (Control only via STG connecting cable) 3.8 GND White wire Important: The WatchmanSHE STG (cable) is absolutely mandatory for connecting WatchmanSHE to the Kingspan STG control panels. 3.9 12-24 V DC Power Supply + 24 V DC *Integration of competition control panels in preparation 4. -
Seite 6: Error Code
Smart Monitoring UK & Germany 6. Connectivity • Wi-Fi 802.11 b/g/n • Bluetooth. Compliant with Bluetooth v4.2 BLE specifications. • Cellular. Micro SIM Card (3FF) socket mounted on a PCB. Not accessible from outside. • NB-IOT (Cat-NB2) Bands: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 • Cat M1 Bands: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 •... -
Seite 7: Internet Access
Smart Monitoring UK & Germany 7.5 Internet access Device not connected to the internet or last message hasn’t been delivered to the server. Device connected to the internet and successfully sent the message to the server. Device sends data the server. 7.6 GPS coordinates status GPS coordinates successfully obtained. - Seite 8 Smart Monitoring UK & Germany 8. Connection to control panels Note: When using WatchmanSHE, a maximum of 9 RBHs may be connected. 8.1 Kingspan STG TRZ WatchmanSHE WatchmanSHE VE Kompaktzentrale 4/8A WatchmanSHE STG 12 13 14 15 2 3 4...
- Seite 9 Smart Monitoring UK & Germany 8.2 Kingspan STG Compact Control Center 4A/8A – RBH/3A WatchmanSHE Kompaktzentrale 4/8A WatchmanSHE VE WatchmanSHE STG uss in der Kompaktzentrale 4/8A 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21...
- Seite 10 Smart Monitoring UK & Germany 8.3 Kingspan STG MZ3 – RBH/3A WatchmanSHE Modulzentrale MZ 3 WatchmanSHE VE WatchmanSHE STG RM-Modul 1 2 3 1 2 3 2 3 4 12 - 24 V WatchmanSHE RBH/3A WatchmanSHE VE WatchmanSHE STG 3 4 5...
- Seite 11 Smart Monitoring UK & Germany 8.4 Kingspan STG EasyConnect+ / EasyConnect 20A – RBH/3A WatchmanSHE EasyConnect+ EasyConnect 20A WatchmanSHE VE WatchmanSHE STG EasyConn 2 3 4 12 - 24 V oder WatchmanSHE RBH/3A WatchmanSHE VE WatchmanSHE STG 3 4 5...
- Seite 12 Start setting. Setup WatchmanSHE: Setting the connected control panel. iii. Configuration of the WatchmanSHE settings, connectivity and control details. View current setup. View live data. Service Mode. 11. Kingspan Connect App To operate the WatchmanSHE, please download the Kingspan Connect app.
- Seite 13 Smart Monitoring UK & Germany Intelligente Überwachung UK & Deutschland Technisches Handbuch kingspan.com...
-
Seite 14: Warnhinweise Und Sicherheitsanweisungen
Intelligente Überwachung UK & Deutschland Warnhinweise und Sicherheitsanweisungen Um Probleme während des Betriebs des Reparaturen aus, vor allem nicht an Bauteilen WatchmanSHE zu vermeiden, muss das und Elementen! Konfiguration, Kalibrierung Handbuchvor der Verwendung des Systems oder Reparaturen am Gerät dürfen nur von gelesen werden. -
Seite 15: Mechanischer Aufbau
Intelligente Überwachung UK & Deutschland 1. Zweck 2. Mechanischer Aufbau 2.1 Gehäuse WatchmanSHE – ein intelligentes Gerät zur Fernüberwachung der Funktionsfähigkeit von RWA-Steuerungen (Status OK, Auslösung, Störung). Abmessungen: 151 x 125 x 60 mm. Material: PC UL 94 V0 (Material geeignet für den Einsatz im Außenbereich;... -
Seite 16: Aufbau Des Systems
WatchmanSHE WatchmanSHE kann mit 230 V AC oder 12-24 V DC betrieben werden. Wichtig: Zur Verbindung von WatchmanSHE mit der Steuerzentrale von Kingspan STG ist das WatchmanSHE STG (Kabel) WatchmanSHE VE zwingend erforderlich. WatchmanSHE STG 3.2 24 V DC Energieversorgung WatchmanSHE VE Netzteil mit USV, um einige Minuten Spannungsausfall überbrücken und dadurch den Alarm... -
Seite 17: Gelbe Led Eingang - Fehlercodes
Schaltsignal 24 V DC (Ansteuerung nur über STG-Anschlussleitung)* 3.8 GND Weißes Kabel Wichtig: Zur Verbindung von WatchmanSHE mit der Steuerzentrale von Kingspan STG ist das WatchmanSHE STG (Kabel) zwingend erforderlich. 3.9 12-24V DC Power Supply + 24 V DC *Integration von Wettbewerbszentralen in Vorbereitung 4. -
Seite 18: Konnektivität
Intelligente Überwachung UK & Deutschland 6. Konnektivität • WLAN 802.11 b/g/n • Bluetooth. Entspricht Bluetooth v4.2 BLE-Spezifikationen. • Mobilfunk. Micro-SIM-Karte (3FF) in Steckmodul auf Leiterplatte. Nicht von außen zugänglich • NB-IOT (Cat-NB2) Frequenzbänder: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 • Cat M1 Frequenzbänder: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 • 2G Frequenzbänder: 850/900/1800/1900MHz •... -
Seite 19: Zugang Zum Internet
Intelligente Überwachung UK & Deutschland 7.5 Zugang zum Internet Das Gerät ist nicht mit dem Internet verbunden oder die letzte Nachricht wurde nicht an den Server übermittelt. Das Gerät ist mit dem Internet verbunden und hat die Nachricht erfolgreich an den Server gesendet. Das Gerät sendet Daten an den Server. -
Seite 20: Anschluss An Steuerungen
Intelligente Überwachung UK & Deutschland 8. Anschluss an Steuerungen Hinweis: Bei Nutzung von WatchmanSHE dürfen maximal 9 RBH angeschlossen werden. 8.1 Kingspan STG TRZ/Kompaktzentrale 2A – RBH/3A WatchmanSHE WatchmanSHE VE Kompaktzentrale 4/8A WatchmanSHE STG 12 13 14 15 2 3 4... - Seite 21 Intelligente Überwachung UK & Deutschland 8.2 Kingspan STG Kompaktzentrale 4A/8A – RBH/3A WatchmanSHE Kompaktzentrale 4/8A WatchmanSHE VE WatchmanSHE STG uss in der Kompaktzentrale 4/8A 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 2 3 4...
- Seite 22 Intelligente Überwachung UK & Deutschland 8.3 Kingspan STG MZ3 – RBH/3A WatchmanSHE Modulzentrale MZ 3 WatchmanSHE VE WatchmanSHE STG RM-Modul 1 2 3 1 2 3 2 3 4 12 - 24 V WatchmanSHE RBH/3A WatchmanSHE VE WatchmanSHE STG 3 4 5...
- Seite 23 Intelligente Überwachung UK & Deutschland 8.4 Kingspan STG EasyConnect+ / EasyConnect 20A – RBH/3A WatchmanSHE EasyConnect+ EasyConnect 20A WatchmanSHE VE WatchmanSHE STG EasyConn 2 3 4 12 - 24 V oder WatchmanSHE RBH/3A WatchmanSHE VE WatchmanSHE STG 3 4 5...
-
Seite 24: Konfiguration Über Die Watchman Toolbox App
WatchmanSHE Einrichten => manuelle Einstellung : u.a. Einstellung der verbundenen Steuerung. iii. Konfiguration der WatchmanSHE-Einstellungen, der Konnektivität und der Steuerungsdetails. Aktuelle Einrichtung anzeigen. Live-Daten anzeigen. Service Mode. 11. Kingspan Connect App Zum Betrieb des WatchmanSHE bitte Kingspan Connect App laden. -
Seite 25: Contact Details
