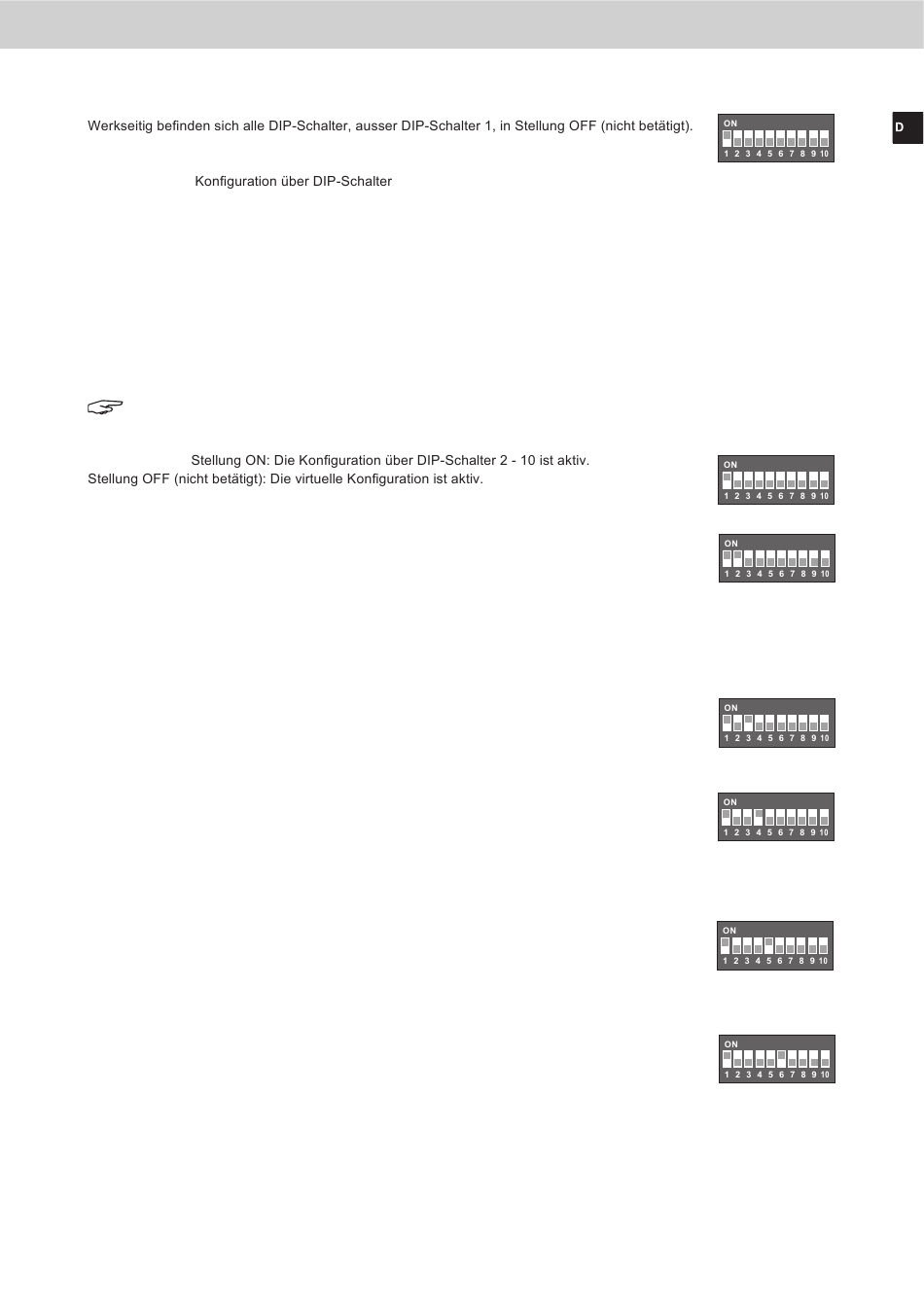

DIP-Schalter Funktionen

Einstellbare Funktionen bei Stellung ON (EIN)
DIP-Schalter 1:
DIP-Schalter 2: "BMA Auf" und "Reset" über 1x BMA-Schließerkontakt deaktiviert
DIP-Schalter 3: Lüftungshubbegrenzung aktiv
DIP-Schalter 4: Lüftung im Tastbetrieb (Totmann)
DIP-Schalter 5: Lüftungsautomatik, automatisches Schließen
DIP-Schalter 6: Ausschalten der Motortaktung (VdS Funktion)
DIP-Schalter 7: Haftmagnetfunktion
DIP-Schalter 8: Antriebsausgänge immer an (Dauerspannung)
DIP-Schalter 9: Kanalaufteilung Lüftungskanäle zusammen
DIP-Schalter 10: Kanalaufteilung RWA-Kanäle zusammen
Hinweis: Alle Einstellungen der DIP-Schalter ohne Netz (230 V AC) und ohne angeschlossene Akkus
vornehmen.
DIP-Schalter 1:
DIP-Schalter 2: Stellung ON: Die automatische Reset-Funktion bei Abfall des BMA-Schließer-
kontaktes ist deaktiviert. Reset nur über Reset-Taster auf der Grundplatine möglich.
Stellung OFF (nicht betätigt): "BMA Auf" und "Reset über 1x BMA-Schließerkontakt"
Ein BMA Auslösesignal (externer Schließerkontakt schließt) löst eine Entrauchung aus.
Ein Rücksetzen des BMA Auslösesignals (Öffnung des externen Schließerkontaktes)
setzt die Entrauchungsfunktion zurück, falls diese nicht zusätzlich durch andere Quellen
(z.B. RWA-Bedienstelle) ausgelöst wurde.
DIP-Schalter 3: Stellung ON: Lüftungshubbegrenzung aktiv. Die Hubbegrenzung wird über
eine Motorlaufzeit vorgegeben (DEFAULT: 15 s). Sie ist nicht aktiv bei RWA- Funktion.
Stellung OFF (nicht betätigt): Lüftungshubbegrenzung deaktiviert.
DIP-Schalter 4: Stellung ON: Lüftung im Tastbetrieb (Totmann) aktiv.
Die Antriebe fahren nur bei gedrückter Taste AUF oder ZU. Wird die Taste losgelassen,
stoppen die Antriebe sofort. Diese Funktion kann als Schutzfunktion für "kraftbetätigte Fenster"
dienen, sofern ein Sichtkontakt vom Taster auf die entsprechenden Fenster besteht.
Stellung OFF (nicht betätigt): Tastbetrieb der Lüftungstaster deaktiviert.
DIP-Schalter 5: Stellung ON: Lüftungsautomatik, automatisches Schließen nach 5 Minuten.
Nach jedem Lüftungsöffnungsbefehl erfolgt ein automatisches Schließen
nach der vorgegeben Zeit. Nicht aktiv bei Entrauchung (RWA- Funktion).
Stellung OFF (nicht betätigt): Lüftungsautomatik deaktiviert.
DIP-Schalter 6: Stellung ON: Ausschalten der Motortaktung (VdS-Funktion).
Stellung OFF (nicht betätigt): Motortaktung aktiv. Zur Überwindung möglicher mechanischer
Blockaden an den Öffnungselementen werden die Antriebslinien alle 2 Min.kurzzeitig in
ZU-Richtung angesteuert und danach wieder in AUF-Richtung.
Dieser Vorgang erfolgt für mind. 30 Min.
07/13424999424
RWA Kompaktzentrale EasyConnect 20A
