Montage
Hinweis: Die Zentrale ist ausschließlich für eine Wandbefestigung geeignet.
Die Zentrale muss in einem trockenen Raum an einem gut sichtbaren und erreichbaren Ort
eingebaut werden. Keine Deckenmontage oder um 180° gedrehte Montage.
Steuerplatine
Positionswinkel
Montageplatte
Positionswinkel
Befestigungs-
Belüftungsstopfen
bohrungen

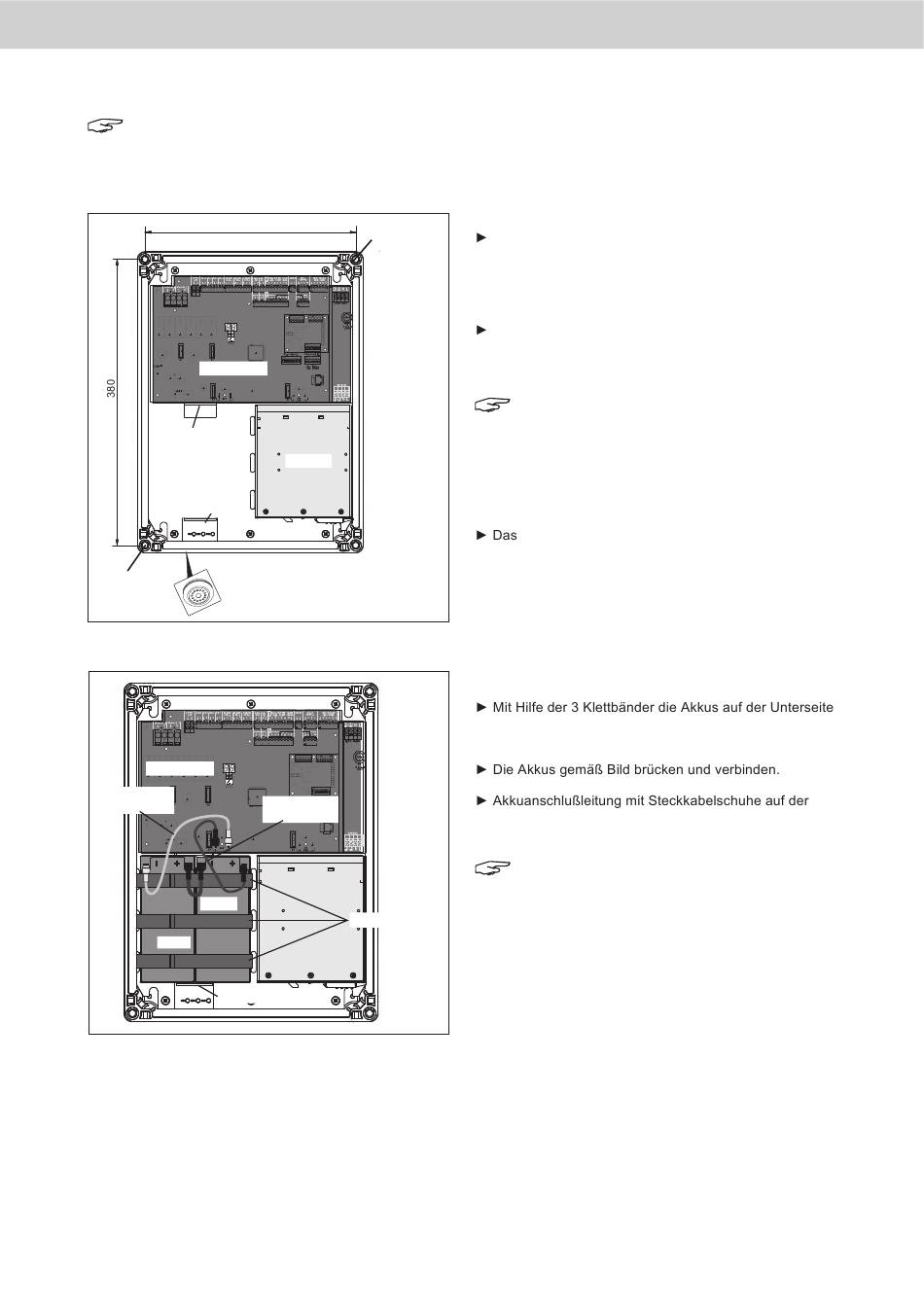

Abb.: Maße Befestigungsbohrungen für Wandmontage
Steuerplatine
Anschluß-
leitung weiß (-)
Brücke
Akkus
Positionswinkel
Abb.: Bild Einsetzen und Anschließen der Akkus
12
280
Befestigungs-
bohrungen
Netzteil
Anschluß-
leitung blau (+)
3 x Klettbänder
1. Wandmontage
Kabeleinführungen oben am Kunststoffgehäuse
für Kabelverschraubungen ausbrechen.
Dabei die Ansetzpunkte für den Schraubendreher
an den Sollbruchstellen nutzen.
Belüftungsstopfen auf der Unterseite des
Gehäuses einsetzen. Auch hierbei die passende
Kabeleinführung ausbrechen.
Hinweis: Der Betrieb der Steuerzentrale ohne
Belüftungsstopfen kann zur Fehlfunktion
führen und ist nicht zulässig!
Es ist immer darauf zu achten, dass der
Belüftungsstopfen nicht durch die Akkus
verdeckt wird!
Kunststoffgehäuse der Kompaktzentrale mit
den vorgegebenen Befestigungsbohrungen mit
geeigneten Dübel und Schrauben an der Wand
befestigen.
2. Einsetzen und Anschließen der Akkus
der Kompaktzentrale zwischen den Positionswinkeln
hochkant einsetzen und befestigen.
Steuerplatine anschließen, Dabei auf die richtige
Polung der Akkus achten.
Hinweis: Die Akkuanschlußleitungen sind im
Beipack enthalten. Blaue Anschlußleitung (+),
weiße Anschlußleitung (-), Brücke (schwarz).
