D
P04/3-RS485
Wetterstationen
Technische Daten und Installationshinweise
Artikelnummern
30152 P04/3-RS485-GPS
30153 P04/3-RS485-CET
30154 P04/3-RS485 basic
1. Beschreibung

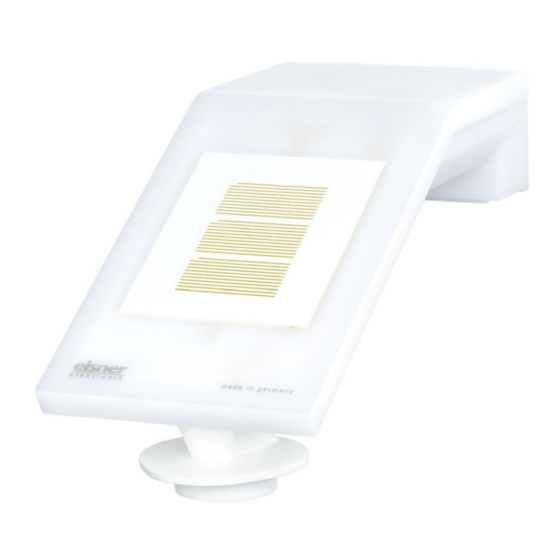

Die Wetterstation P04/3-RS485 misst Temperatur, Windgeschwindigkeit, Hel-
ligkeit (Ost-, Süd- und Westsonne) und erkennt Niederschlag.
Die Wetterstation sendet einmal pro Sekunde die aktuell erfassten Wetterdaten,
Datum und Uhrzeit. Diese Daten können mit einem Endgerät wie SPS, PC oder MC
ausgewertet werden. Die P04/3-RS485 hat 2 Anschlüsse für Datenausgabe (A/B)
und 2 zur Spannungsversorgung (24 V DC).
Funktionen:
• Helligkeitsmessung mit drei separaten Sensoren für Ost, Süd und West.
Dämmerungserkennung
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Temperaturmessung
• Beheizter Niederschlagssensor: Keine Fehlmessung bei Tau oder Nebel,
schnelles Abtrocknen nach Ende des Niederschlags
Modelle:
• P04/3-RS485-GPS: Mit integriertem GPS-Empfänger. Ausgabe von UTC
(Koordinierte Weltzeit), Position (Längengrad, Breitengrad) und
Sonnenstand (Azimut, Elevation)
• P04/3-RS485-CET: Mit integriertem GPS-Empfänger. Ausgabe der
Mitteleuropäischen Zeit (CET), automatische Sommer-/
Winterzeitumstellung
• P04/3-RS485 basic: ohne Zeitempfang
1.0.1. Lieferumfang
• Wetterstation
• Anschlussleitung ca. 10 m, mit Stecker und Anschlussklemmen
• Aufputz-Abzweigdose (IP 55, nur für den Innenbereich)
In der Aufputz-Abzweigdose darf sich keine Verdrahtung mit 230 V befinden.
• Schneckengewinde-Schelle Ø 40-60 mm,
geeignet für Mast Ø 35-55 mm
• Edelstahl-Schrauben 4×50 mm Rundkopf und Dübel 6×30 mm für
Wandmontage. Verwenden Sie Befestigungsmaterial, das für den
Untergrund geeignet ist!
1.1. Technische Daten
Allgemein:
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz oder Mast
Maße ca. 62 × 75 × 155 (B × H × T, mm)
Schutzgrad IP 44
Gewicht ca. 90 g
Umgebungstemperatur -30...+50°C
Lagertemperatur -30...+70°C
Betriebsspannung 24 V SELV ±10%.
Ein passendes Netzgerät kann bei
Elsner Elektronik bezogen werden.
Betriebsstrom max. 100 mA
Anschluss 4pol. M8-Stecker
Stromtragfähigkeit: 5 A.
Leistungsschutz verwenden, wenn Netzteil
mehr als 5 A liefern kann.
Abisolierlänge 11 mm
Leitungsquerschnitt 4x 0,8 mm²
Datenausgabe RS485 (SELV) auf gleichem Potential wie 24 V
Versorgungsspannung
Sensoren:
Messbereich Tempera- -40...+70°C
tur
Auflösung (Temperatur) 0,1°C
Genauigkeit (Tempera- ±1,5°C bei -25...+70°C
tur)
Messbereich Wind 0...35 m/s
Auflösung (Wind) 0,1 m/s
Genauigkeit (Wind)
Messbereich Helligkeit
Auflösung (Helligkeit)
Genauigkeit (Helligkeit)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Allgemeine Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.1.1. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über dem Gerät angebracht sein, von denen noch Wasser auf den Nieder-
schlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu
schneien. Das Gerät darf nicht durch den Baukörper oder zum Beispiel Bäume ab-
geschattet werden.
Um das Gerät herum muss mindestens 60 cm Freiraum belassen werden. Dadurch
wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht. Zugleich
verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen) oder
Schnee (Einschneien) die Messung beeinträchtigt. Der Windsensor darf nicht mit
Wasser in Kontakt kommen. Auch Vogelbiss wird vorgebeugt.
Die Montageposition muss so gewählt werden, dass die Sensoren für Regen und
Wind nicht von Personen berührt werden können.
Achten Sie darauf, dass eine ausgefahrene Markise keinen Schatten auf das Gerät
wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre).
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
90°
Wand
oder
Mast
Wetterstation P04/3-RS485 • Stand: 13.07.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstation P04/3-RS485
bei Umgebungstemperatur -20...+50°C:
±15% des Messwerts bei Anströmung von
45...315°
(Anströmung frontal entspricht 180°)
0 Lux ... 99.000 Lux
1 Lux bei 0 ... 999 Lux
1 kLux bei 1 ... 99 kLux
±20% bei 0...10 kLux
±15% bei 11...99 kLux
Abb. 1
Das Gerät muss unterhalb, seitlich
und frontal mindestens 60 cm Ab-
stand zu anderen Elementen (Baukör-
per, Konstruktionsteile usw.) haben.
60 cm
Abb. 2
Das Gerät muss an einer senkrechten
Wand (bzw. einem Mast) angebracht
werden.
Legen Sie die Zuleitung in eine
Schlaufe, bevor Sie sie in Wand oder
Anschlussbox führen. So kann Regen
abtropfen und rinnt nicht in die Wand
oder die Box.
Abb. 3
Das Gerät muss in der Querrichtung
Horizontale
horizontal (waagerecht) montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
Nord
muss das Gerät nach Süden ausge-
richtet werden.
Bei Installation auf der Südhalbkugel
muss das Gerät nach Norden ausge-
Süd
richtet werden.
2.1.2. Position der Sensoren
1
W
Abb. 5
O
2
S
3
1 GPS-Empfänger (außer bei basic)
2 3 Helligkeitssensoren. Bei Ausrichtung des
Geräts nach Süden entspricht
Sensor O = Ost
4
Sensor S = Süd
Sensor W = West
Messrichtung siehe Kapitel unten
5
3 Niederschlagssensor (Fläche mit Leiter-
bahnen)
4 Position Temperatursensor
5 Windmess-Element
ACHTUNG!
Empfindlicher Windsensor.
• Transportschutz-Aufkleber nach der Montage entfernen.
• Den Sensor am Windmesselement (unten, versenkt) nicht
berühren.
2.1.3. Messrichtung der Helligkeitssensoren
Abb. 6
1 W
W O
S
Sensor O = Ost, Messung nach Außen gerichtet
Sensor S = Süd, Messung senkrecht zur Geräteoberfläche
Sensor W = West, Messung nach Außen gerichtet
2.2. Montage der Wetterstation
2.2.1. Halterung anbringen
Montieren Sie nun zunächst die Halterung für die Wand- oder Mastmontage. Lösen
Sie dazu die Verschraubung der Halterung mit einem Kreuzschlitz-Schraubendre-
her.
Wandmontage
Lochabstand 30 mm
Abb. 7 Ansicht von vorne
Schrauben Sie die Halterung mit zwei
Schrauben an die Wand. Verwenden Sie
Befestigungsmaterial (Dübel, Schrau-
ben), das für den Untergrund geeignet
ist.
Achten Sie darauf, dass die Pfeile nach
oben weisen.
Mastmontage
Das Gerät wird mit der beiliegenden Schelle am Mast montiert.
Abb. 8 Ansicht von unten
Mast
Führen Sie die Schelle durch die Aus-
sparung in der Halterung. Ziehen Sie die
Schelle am Mast fest.
Achten Sie darauf, dass die Pfeile nach
oben weisen.
1
S
