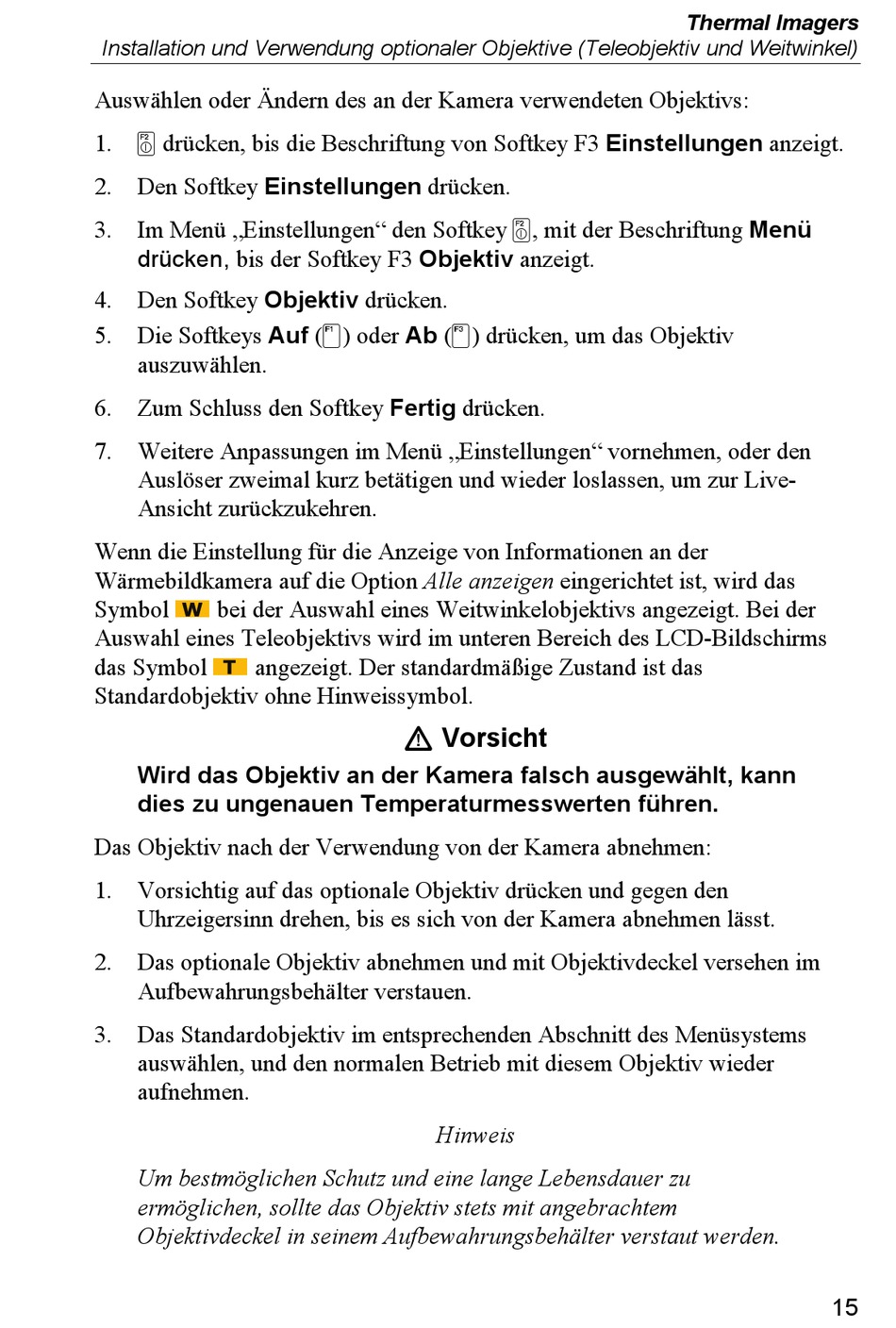

Fluke Ti32 Bedienungshandbuch Seite 21

Installation und Verwendung optionaler Objektive (Teleobjektiv und Weitwinkel)
Auswählen oder Ändern des an der Kamera verwendeten Objektivs:
1. a drücken, bis die Beschriftung von Softkey F3 Einstellungen anzeigt.
2. Den Softkey Einstellungen drücken.
3. Im Menü „Einstellungen" den Softkey a, mit der Beschriftung Menü
drücken, bis der Softkey F3 Objektiv anzeigt.
4. Den Softkey Objektiv drücken.
5. Die Softkeys Auf (c) oder Ab (d) drücken, um das Objektiv
auszuwählen.
6. Zum Schluss den Softkey Fertig drücken.
7. Weitere Anpassungen im Menü „Einstellungen" vornehmen, oder den
Auslöser zweimal kurz betätigen und wieder loslassen, um zur Live-
Ansicht zurückzukehren.
Wenn die Einstellung für die Anzeige von Informationen an der
Wärmebildkamera auf die Option Alle anzeigen eingerichtet ist, wird das
Symbol bei der Auswahl eines Weitwinkelobjektivs angezeigt. Bei der
Auswahl eines Teleobjektivs wird im unteren Bereich des LCD-Bildschirms
das Symbol angezeigt. Der standardmäßige Zustand ist das
Standardobjektiv ohne Hinweissymbol.
Wird das Objektiv an der Kamera falsch ausgewählt, kann
dies zu ungenauen Temperaturmesswerten führen.
Das Objektiv nach der Verwendung von der Kamera abnehmen:
1. Vorsichtig auf das optionale Objektiv drücken und gegen den
Uhrzeigersinn drehen, bis es sich von der Kamera abnehmen lässt.
2. Das optionale Objektiv abnehmen und mit Objektivdeckel versehen im
Aufbewahrungsbehälter verstauen.
3. Das Standardobjektiv im entsprechenden Abschnitt des Menüsystems
auswählen, und den normalen Betrieb mit diesem Objektiv wieder
aufnehmen.
Um bestmöglichen Schutz und eine lange Lebensdauer zu
ermöglichen, sollte das Objektiv stets mit angebrachtem
Objektivdeckel in seinem Aufbewahrungsbehälter verstaut werden.
W Vorsicht
Hinweis
Thermal Imagers
15
