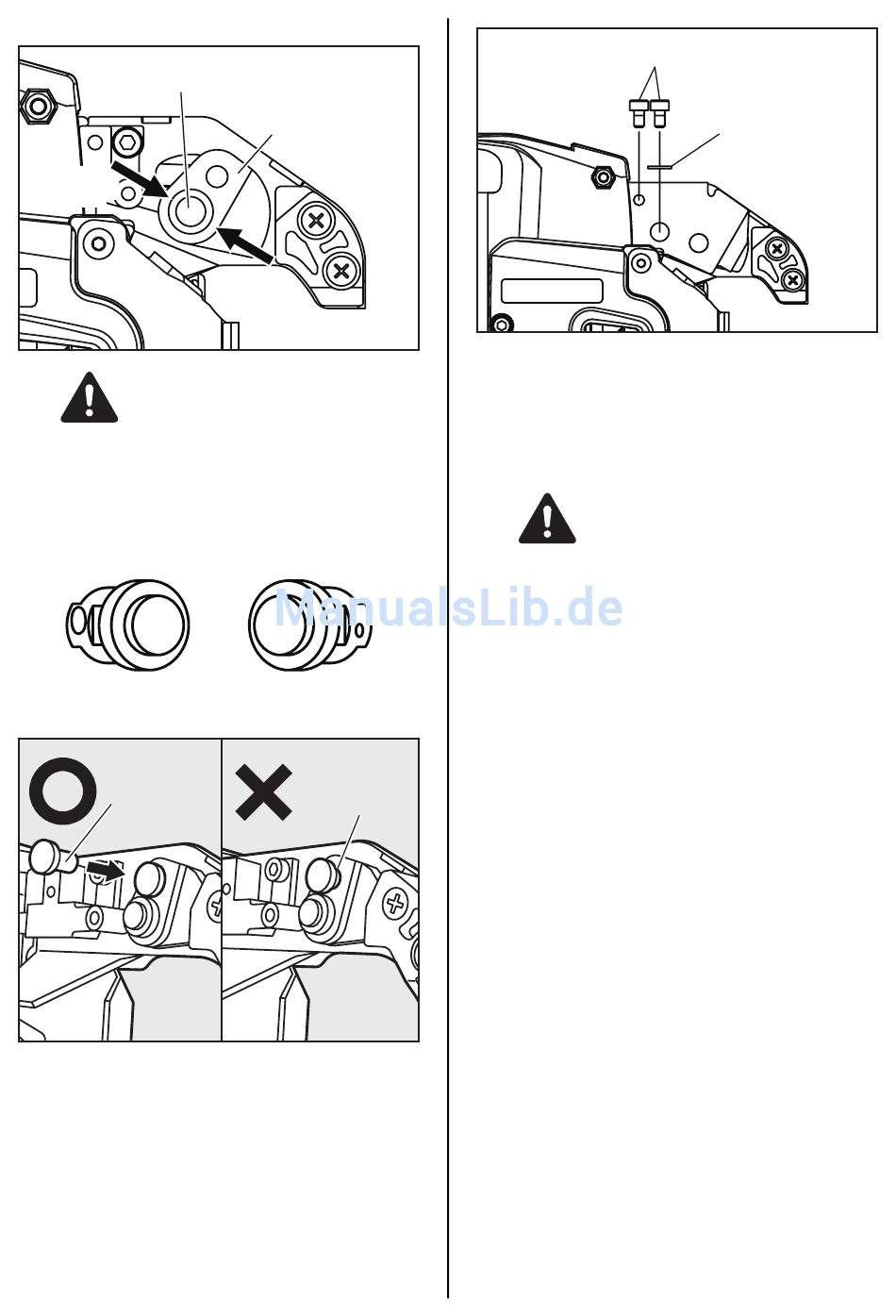

Zusammenbau
Feste Schneide
Große
Öffnung
VORSICHT
• Bauen Sie die feste Schneide so ein, dass die
große Öffnung sich an der Rückseite und die
kleine Öffnung sich an der Oberfläche
befindet.
Rückseite
Stufenbolzen
4. Führen Sie den Stufenbolzen in die
Öffnung und anschließend in die
Pleuelöffnung ein.
Schneide
Kleine
Öffnung
Oberseite
Bolzen zu
locker
eingesetzt
Innensechskantschraube M3 × 5 (plattiert)
5. Vergewissern Sie sich, dass der Arm B
richtig zusammengebaut ist, und ziehen
Sie die 2 (plattierten)
Innensechskantschrauben M3 × 5 fest.
(Anzugsmoment: 172 cNm (15,2lbF·inch))
VORSICHT
• Der (rechte) Bolzen sollte die Schwenkscheibe
halten. Setzen Sie zunächst die Scheibe ein,
und ziehen Sie anschließend den Bolzen an.
29
Unterlegscheibe
3 × 7
