CN565S
CN565D

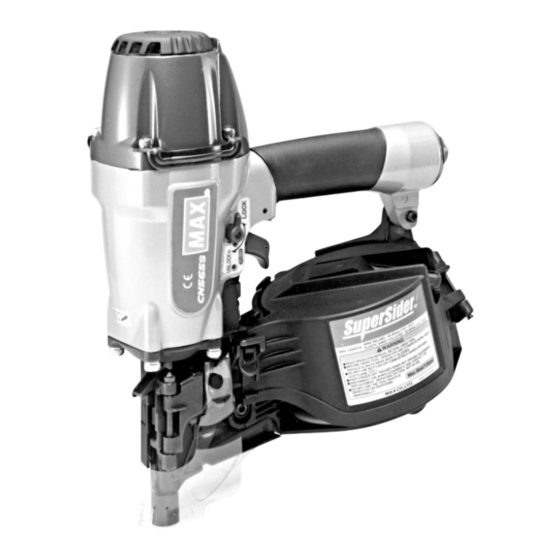

PNEUMATIC COIL NAILER
DRUCKLUFT-COIL-NAGLER
CLOUEUSES PNEUMATIQUES
A BOBINES
SPARACHIODI AD ARIA COMPRESSA
CON CARICAMENTO A ROTOLO
CLAVADORAS NEUMATICAS PARA
ROLLOS DE CLAVOS
OPERATING and MAINTENANCE MANUAL
MANUEL D'UTILISATION et D'ENTRETIEN
MANUALE DI FUNZIONAMENTO E MANUTENZIONE
MANUAL DE OPERACIONES Y MANTENIMIENTO
WARNING:
ACHTUNG!
AVERTISSEMENT:
ATTENZIONE:
ATENCIÓN:
BETRIEBSANLEITUNG
BEFORE USING THIS TOOL, STUDY THIS MANUAL TO ENSURE SAFETY WARNING AND
INSTRUCTIONS.
KEEP THESE INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE.
LESEN SIE VOR INBETRIEBNAHME DES GERÄTES DIE GEBRAUCHS- UND SICHERHEITS-
HINWEISE. BITTE BEWAHREN SIE DIE GEBRAUCHS- UND SICHERHEITSHINWEISE AUF,
DAMIT SIE AUCH SPÄTER EINGESEHEN WERDEN KÖNNEN.
AVANT D'UTILISER CET OUTIL, LIRE CE MANUEL ET LES CONSIGNES DE SECURITE
AFIN DE GARANTIR UN FONCTIONNEMENT SUR.
CONSERVER CE MANUEL EN LIEU SUR AVEC L'OUTIL AFIN DE POUVOIR LE CONSULTER
ULTERIEUREMENT.
PRIMA DI USARE QUESTA MACCHINA, STUDIARE IL MANUALE PER PRENDERE ATTO
DEGLI AVVERTIMENTI E DELLE ISTRUZIONIPER LA SICUREZZA.
TENERE QUESTE ISTRUZIONI INSIEME ALLO STRUMENTO PER CONSULTAZIONI FUTURE
PARA EVITAR GRAVES DAÑOS PERSONALES O EN LA PROPIEDAD.
ANTES DE EMPLEAR LA HERRAMIENTA, LEER CON ATENCIÓN Y COMPRENDER LOS
SIGUIENTES INSTRUCCIONES DE SEGURIDAD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Max CN565S

Inhaltszusammenfassung für Max CN565S

  • Seite 1 CN565S CN565D PNEUMATIC COIL NAILER DRUCKLUFT-COIL-NAGLER CLOUEUSES PNEUMATIQUES A BOBINES SPARACHIODI AD ARIA COMPRESSA CON CARICAMENTO A ROTOLO CLAVADORAS NEUMATICAS PARA ROLLOS DE CLAVOS OPERATING and MAINTENANCE MANUAL BETRIEBSANLEITUNG MANUEL D’UTILISATION et D’ENTRETIEN MANUALE DI FUNZIONAMENTO E MANUTENZIONE MANUAL DE OPERACIONES Y MANTENIMIENTO...
  • Seite 2 INDEX INHALTSVERZEICHNIS INDEX INDICE INDICE ENGLISH Page 3 to 14 Page DEUTSCH Page 15 to 26 Page FRANÇAIS Page 27 to 38 Page ITALIANO Page 39 to 50 Page ESPAÑOL Page 51 to 62 Page DEFINITIONS OF SIGNAL WORDS WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

  • Seite 3: Inhaltsverzeichnis

    DEUTSCH CN565S /CN565D DRUCKLUFT-COIL-NAGLER INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE …………16 2. TECHNISCHE DATEN UND ZUBEHÖR ……………………19 3. LUFTDRUCKKOMPRESSOR UND ANSCHLÜSSE ………………21 4. BETRIEBSVORSCHRIFTEN ………22 5. WARTUNG, PFLEGE ………………26 6. AUFBEWAHRUNG …………………26 7. STÖRUNGSBESEITIGUNG…………26 BETRIEBSANLEITUNG ACHTUNG: LESEN SIE VOR INBETRIEBNAHME DES GERÄTES DIE GEBRAUCHS- UND SICHERHEITS- HINWEISE.

  • Seite 4: Sicherheitshinweise

    1. SICHERHEITSHINWEISE ACHTUNG: SICHERHEITSHINWEISE UM SCHWERE VERLETZUNGEN ZU VERMEIDEN. VOR GEBRAUCH DES GERÄTES LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG GENAU DURCH. WENN DIESE WARNHINWEISE NICHT BEACHTET WERDEN, KÖNNEN SCHWERE ODER SOGAR TÖDLICHE VERLETZUNGEN DIE FOLGE SEIN. VORSICHTSMASSNAHMEN VOR DEM GEBRAUCH DES GERÄTES TRAGEN SIE SICHERHEITSGLÄSER ODER SCHUTZBRILLEN.
  • Seite 5 ÜBERPRÜFEN SIE DIE FESTIGKEIT DER SCHRAUBEN. Lockere oder schlecht eingefügte Schrauben oder Bolzen können einen Unfall und einen Schaden am Gerät verursachen, wenn das Gerät in Betrieb genommen wird. Überprüfen Sie die Festigkeit und Richtigkeit der zu verwendenden Schrauben und Bolzen vor Gebrauch. BETÄTIGEN SIE DEN AUSLÖSER NUR BEI GEBRAUCH DES GERÄTES.
  • Seite 6 • Niemals die Bedienungselemente ausbauen oder modifizieren (z.B. AUSLÖSER, KONTAKTHEBEL). • Bewahren Sie das Gerät in trockenen Räumen und an für Kinder nicht zugänglichen Stellen auf. • Verwenden Sie das Gerät nicht ohne Sicherheitsaufkleber. • Manipulieren Sie das Gerät nicht ohne ausdrückliche Genehmigung von MAX Co.,Ltd.

  • Seite 7: Technische Daten Und Zubehör

    Zylinderdeckel e Kontaktarm r Naglernase t Magazin y Betätigungshebel u Griff i Absaughaube o BetäBtigungshebel entsperrt 2. TECHNISCHE DATEN DES WERKZEUGS PRODUKT-NR. CN565S CN565D HÖHE 320 mm 320 mm BREITE 130 mm 130 mm LÄNGE 273 mm 273 mm GEWICHT 2.2 kg (4.9 lbs.)

  • Seite 8: Technische Daten

    4. TECHNISCHE DATEN q GERÄUSCHPEGEL A-Impulsschalleistungspegel ------ LWA, 1s, d 95.7 dB A-Impulsschalldruckpegel ---------- L p A , 1s, d 87.7 dB am Arbeitsplatz Festlegung und Angabe der Werte gemäß EN12549: 1999. w SCHWINGUNGEN Schwingungskennwert: ＝ 4.37 m/s Die Ermittlung und Dokumentation dieser Werte erfolgh gemäß ISO 8662-11. Dieser Wert ist ein werkzeugbezogener Kennwert und gibt nicht den Einfluß...

  • Seite 9: Luftdruckkompressor Und Anschlüsse

    3. LUFTDRUCKKOMPRESSOR UND ANSCHLÜSSE ACHTUNG! Den Abschnitt mit der Überschrift “SICHERHEITSHINWEISE” lesen. VERWENDEN SIE KEINE ANDEREN ENERGIEQUELLEN ALS DEN LUFTDRUCKKOMPRESSOR. Das Gerät ist nur mit einem Luftdruckkompressor zu verwenden. Verwenden Sie das Gerät nicht mit Hochdruckgas, Treibgas (z.B. Sauerstoff, Azetylen) aufgrund der Explosionsgefahr. ARBEITEN SIE NUR MIT DEM RICHTIGEN LUFTDRUCK.

  • Seite 10: Betriebsvorschriften

    4. BETRIEBSVORSCHRIFTEN Den Abschnitt mit der Überschrift “SICHERHEITSHINWEISE” lesen. VOR DER INBETRIEBSETZUNG q Schutzbrille aufsetzen. w Druckluftzufuhr noch nicht einschalten. e Schrauben auf festen Sitz prüfen. r Funktion des Kontaktarms prüfen und Betätigungshebel auf Leichtgängigkeit prüfen. t Druckluftzufuhr einschalten. y Das Werkzeug auf Luftverlust prüfen. (Es darf kein Luftverlust an dem Werkzeug auftreten.) u Das Werkzeug festhalten (Es darf kein Finger am Betätigungshebel liegen) und dann den Kontaktarm gegen das Werkstück drücken.

  • Seite 11: Eintreiben Von Befestigungsteilen

    Den Luftdruck auf den entsprechend dem Druchmesser und der Länge sowie der Närte des Werkstücks niedrigstmöglichen Wert einstellen. EINTREIBEN VON BEFESTIGUNGSTEILEN KONTAKTAUSLÖSUNG, GERÄT MIT ANTIDOPPELSCHUSS-MECHANISMUS (CN565S) Das Werkzeug verfügt über einen Antidoppelschuss-Mechanismus (USA Patent 5597106, UK Patent 2286790). Für die Kontaktauslösung ist der Kontaktarm mit gezogenem Auslöser auf das Werkstück zu drücken.

  • Seite 12: Modellkennzeichnung

    Schuß ausgelöst. KONTAKTAUSLÖSUNG (CN565D) Erkennbar an dem SCHWARZEN BETÄTIGUNGSHEBEL. KONTAKTAUSLÖSUNG, GERÄT MIT ANTIDOPPELSCHUSS-MECHANISMUS (CN565S) (USA Patent 5597106, UK Patent 2286790) Gekennzeichnet durch ROTEN BETÄTIGUNGSHEBEL. SEQUENTIELLE SCHUSSAUSLÖSUNG Bei der sequentiellen Schußauslösung muß vor dem Drücken des Betätigungshebels das Werkstück mit dem Gerät berührt werden.
  • Seite 13 NAGELTIEFEN-EINSTELLSCHEIBE ACHTUNG! Vor dem Drehen der Einstellscheibe grundsätzlich die Druckluftzufuhr abschalten. q Nach erfolgter Luftdruckeinstellung ein paar Nägel in ein Musterstück des zu Einstellscheibe nagelnden Materials eintreiben, um zu sehen, od die Nageltiefe verstellt werden muß. Tiefer w Wenn ja, Druckluftzufuhr abschalten. Höher e Die Markierung auf dem Kontaktarm zeigt die Richtung an, in der die Einstellscheibe gedreht werden muß.

  • Seite 14: Wartung, Pflege

    Bei allen Qualitätswerkzeugen ist aufgrund des normalen Verschleißes schließlich eine Wartung oder die Ersetzung von Teilen erforderlich. 7. STÖRUNGSBESEITIGUNG Störungsbeseitigung und/oder Reparaturen dürfen nur von den Vertragshändlern der MAX CO., LTD. oder anderen Fachleuten unter ordnungsgemäßer Berücksichtigung der hierin enthaltenen Informationen durchgeführt werden.
  • Seite 15 • El contenido de este manual puede ser cambiado sin noticia previa para mejoramiento. 〔 〕 6-6 NIHONBASHI-HAKOZAKI-CHO, CHUO-KU, TOKYO, JAPAN Tel: (03) 3669-8131 Telefax: (03) 3669-7104 www.maxusacorp.com (USA Site) www.max-ltd.co.jp/int/ (GLOBAL Site) 060823-01/01 PRINTED IN JAPAN GEDRUCKT IN JAPAN IMPRIMÉ AU JAPON STAMPATO IN GIAPPONE...
