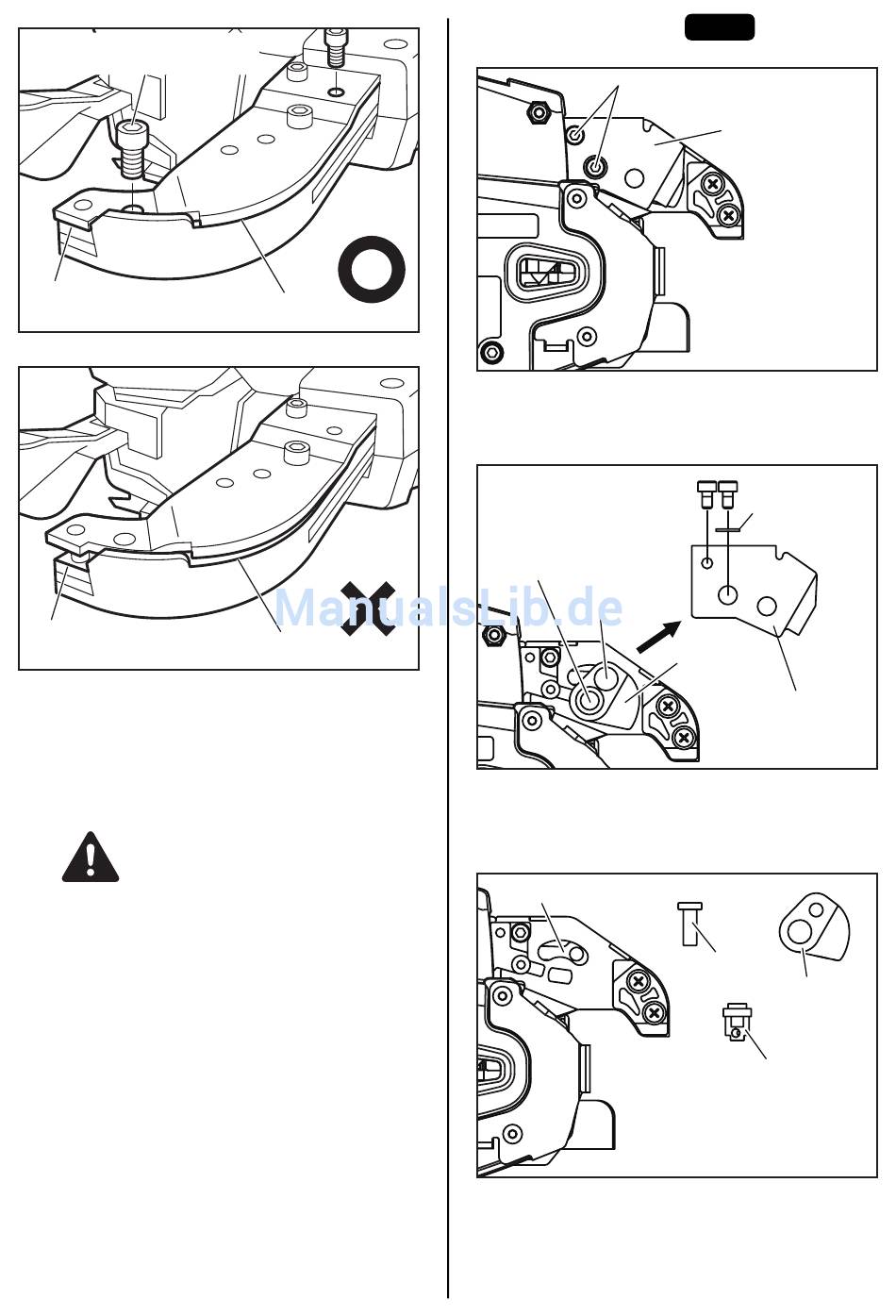

Max RB397 Benutzerhandbuch Seite 27

Innensechskantschraube
M3 × 6 (plattiert)
Die Außenteile sind
miteinander ausgerichtet.
Die Außenteile sind nicht
miteinander ausgerichtet.
7. Vergewissern Sie sich, dass der Arm B
richtig zusammengebaut ist, und ziehen
Sie die 2 (plattierten)
Innensechskantschrauben M3 × 6 fest.
(Anzugsmoment: 172 cNm (15,2lbF·inch))
VORSICHT
• Sind lose Teile vorhanden?
Vergewissern Sie sich, dass die Außenteile
aufeinander ausgerichtet und die Teile ohne
Lücken richtig zusammengebaut sind.
Richtig
Keine Lücke
Falsch
Lücke
Auseinanderbauen
1. Lösen Sie die 2 (plattierten)
Innensechskantschrauben M3 × 5.
Innensechskantschraube
M3 × 5 (plattiert)
Feste Schneide
Stufenbolzen
2. Entfernen Sie den Arm B und die 2
(plattierten) Innensechskantschrauben
M3 × 5.
Schneidenpleuel
3. Entfernen Sie die Schneide und die feste
Schneide und reinigen Sie diese Teile.
(Die ausbaubaren Teile sind die
Schneide, die feste Schneide und der
Stufenbolzen.)
28
RB217
Innensechskantschraube
M3 × 5 (plattiert)
Arm B
Unterlegscheibe
3 × 7
Schneide
Arm B
Stufenbolzen
Schneide
Feste Schneide
