Einbauanleitung

Anschluss des Mikrofons am Traffic Pro

a. Anschluss ohne CD Wechsler
Für den Anschluss des Freisprechmikrofons an ein Traffic Pro ohne CD- Wechsler muss die mitgelieferte blaue
Buchse entsprechend der nachfolgenden Beschreibung belegt werden. Vor dem Belegen Schutzkappe A von bei-
den Kontakten abziehen.
b. Anschluss bei vorhandenem CD Wechsler
Für den Anschluss des Freisprechmikrofons an ein Traffic Pro mit CD-Wechsler muss die blaue Buchse des vor-
handenen CD-Wechsler Kabels entsprechend der folgenden Beschreibung mit den 2 Leitungen belegt werden.
Vor dem Belegen Schutzkappe A von beiden Kontakten abziehen.
Vorsicht!
Sind die Kontakte in das blaue Steckergehäuse eingeschoben, so können Sie nur noch mit einem Spezialwerk-
zeug gelöst werden.

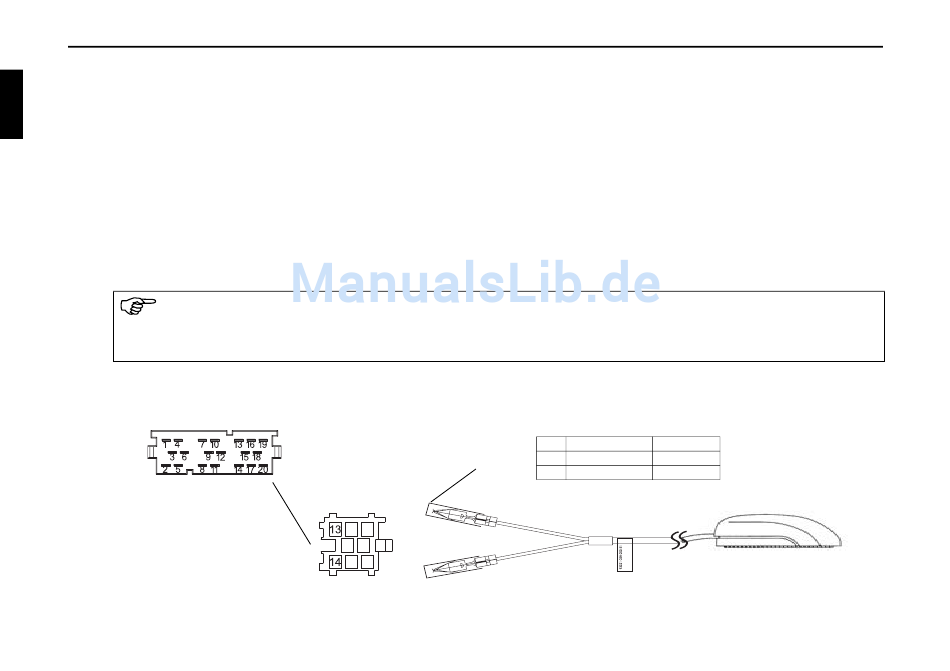

Belegung des blauen Steckergehäuses
Kammer C
10
Kammer C3
13
14
Pin Farbe
13 weiß
A
14 gelb
Funktion
NF
Masse
