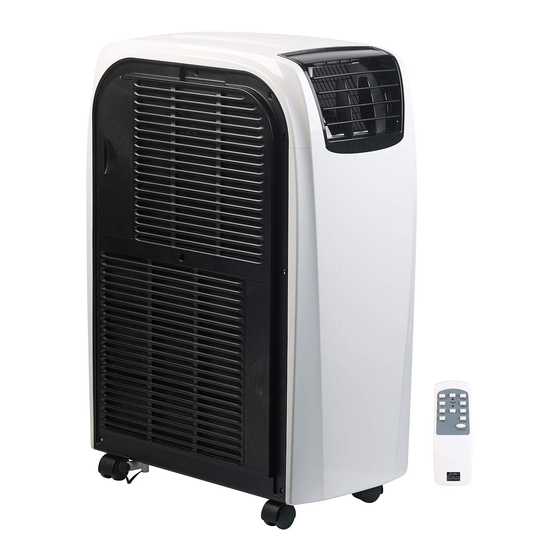

sichler EXCLUSIVE ACS-120.out Bedienungsanleitung
Mobile indoor- & outdoor-monoblockklimaanlage
Verwandte Anleitungen für sichler EXCLUSIVE ACS-120.out
Inhaltszusammenfassung für sichler EXCLUSIVE ACS-120.out

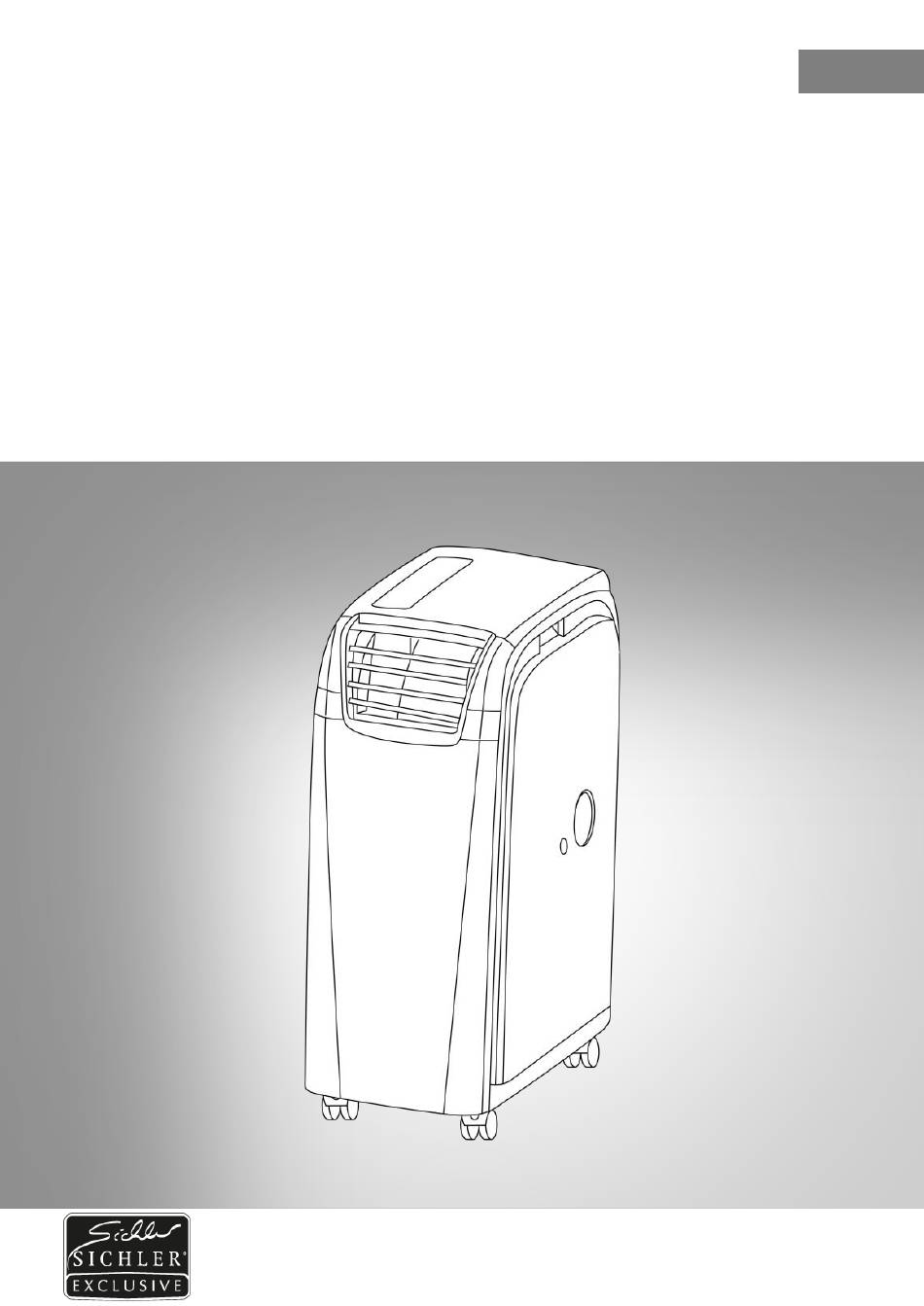

- Seite 1 Mobile Indoor- & Outdoor-Monoblock- Klimaanlage ACS-120.out 12.000 BTU/h Bedienungsanleitung NC-7501-675...
-
Seite 2: Inhaltsverzeichnis
4.1.1. Kühl-Modus ...................... 22 4.1.2. Kühl-Modus bei einer Aufstellung im Außenbereich ......... 23 4.2. Heiz-Modus ......................25 4.3. Luftentfeuchtungs-Modus ..................27 4.4. Schlaf-Modus....................... 28 5. Timer-Funktion ......................29 5.1. Einschalt-Timer ....................29 5.2. Ausschalt-Timer ....................29 6. Oszillations-Funktion ....................30 SICHLER EXCLUSIVE... - Seite 3 Reinigung ......................... 31 1. Gehäuse reinigen ....................... 31 2. Filter reinigen ......................31 Wartung ..........................33 Internen Wassertank leeren .................... 33 Bei Gebrauch nach langer Lagerung ................33 Lagerung........................... 34 Fehlermeldungen ......................34 Problemlösungen ......................35 Technische Daten ......................36 www.sichler-haushaltsgeraete.com...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.sichler-haushaltsgeraete.com Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SICHLER EXCLUSIVE...
-
Seite 5: Ihre Neue Indoor- & Outdoor-Monoblock-Klimaanlage
• 2 Batterien des Typs AAA für die Fernbedienung (z.B. PX-1565) • Rolladenblende (NC-7503) oder Türdichtung (NC-7506) Optionales Zubehör NC-7503: Rolladenblende für Monoblock-Klimaanlagen ACS-90 & ACS-120.out NC-7504: Luftentfeuchter-Schlauch für Monoblock-Klimaanlagen ACS-90 & ACS-120.out NC-7506: Universal-Türdichtung für mobile Klimaanlagen mit Abluftschlauch NC-7507: Frischluft-Schlauch-Set für Monoblock-Klimaanlage ACS-120.out www.sichler-haushaltsgeraete.com... -
Seite 6: Wichtige Hinweise Zu Beginn
• Montieren Sie das Gerät nicht an Orten, an denen es brennbaren Gasen ausgesetzt ist. • Wenn sich in der Umgebung des Geräts brennbare Gase ansammeln, kann dies zu einer Explosion und Feuer führen. • Kontaktieren Sie den autorisierten Servicetechniker für die Reparatur und Wartung des Geräts. SICHLER EXCLUSIVE... - Seite 7 Zeitraum hinweg ausgesetzt sind, wird Ihre Gesundheit möglicherweise beeinträchtigt. Setzen Sie in der Nähe befindliche Personen, Haustiere oder Pflanzen nicht über einen längeren Zeitraum hinweg dem direkten Luftstrom aus. • Das Gerät ist so zu lagern, dass mechanische Schäden ausgeschlossen werden. www.sichler-haushaltsgeraete.com...
-
Seite 8: Sicherheitshinweise
Verwenden Sie das Gerät nicht, wenn es eine Fehlfunktion hatte oder heruntergefallen ist. • Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen oder scharfen Kanten in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden. SICHLER EXCLUSIVE... - Seite 9 • Berühren Sie keine Metallteile des Innengerätes während der Herausnahme des Luftfilters. Sie könnten sich verletzen. • Verwenden Sie das Gerät nicht in einem Raum, in dem brennbare Gase ausströmen können. Ausgetretenes Gas kann sich ansammeln und eine Explosion verursachen. www.sichler-haushaltsgeraete.com...
- Seite 10 • Reinigen Sie die Filter alle 30 Tage. • Das Gerät darf nur an eine Stromversorgung mit 0,219 Ω angeschlossen werden. • Der Untergrund, auf dem das Gerät aufgestellt wird, darf max. 15° Gefälle haben. • Technische Änderungen und Irrtümer vorbehalten. SICHLER EXCLUSIVE...
-
Seite 11: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NC-7501-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NC-7501 ein. www.sichler-haushaltsgeraete.com... -
Seite 12: Produktdetails
Produktdetails 1. Klimaanlage 1. Kaltluft-Auslass 7. Touch-Bedienfeld & Display 13. Kaltluft-Filter 2. IR-Empfänger 8. Handgriff 14. Warmluft-Eingang 3. Luftausgangs-Gitter 9. Kondenswasser-Auslauf 15. Warmluft-Filter 4. Schlauch-Adapter 10. Warmluft-Auslass 16. Wassertank-Kappe 5. Verbindungs-Stück 11. Adapter-Halterung 6. Wasserablaufschlauch 12. Kaltluft-Eingang SICHLER EXCLUSIVE... -
Seite 13: Touch-Bedienfeld
2. Touch-Bedienfeld 1. SLEEP-Taste 4. FUNCTION-Taste 7. -/▼-Taste 2. Display 5. SPEED-Taste 8. SWING-Taste 6. +/▲-Taste 3. POWER-Taste 9. TIMER-Taste 3. LED-Anzeigen Kühlmodus-LED Stufe-1-LED Schlafmodus-LED Entfeuchtungs-LED Stufe-2-LED Automatik-LED Heizmodus-LED Stufe-3-LED www.sichler-haushaltsgeraete.com... -
Seite 14: Fernbedienung
4. Fernbedienung 5. ▲-Taste 1. LOW-Taste 9. SWING-Taste 2. MID-Taste 6. FUNC-Taste 10. POWER-Taste 11. ▼-Taste 3. HI-Taste 7. TIMER-Taste 4. AUTO-Taste 8. SLEEP-Taste SICHLER EXCLUSIVE... -
Seite 15: Inbetriebnahme
• Das Gefälle des Untergrunds darf maximal 15° betragen. • Stellen Sie das Gerät nicht in Ecken auf. • Der Abluftschlauch darf auf maximal 40 cm Länge ausgezogen werden. Rollen Sie das Gerät gegebenenfalls näher an das Fenster oder die Tür heran. www.sichler-haushaltsgeraete.com... -
Seite 16: Abluftschlauch Montieren
3. Setzen Sie die Adapter-Halterung wieder passend ein. Achten Sie darauf, dass die Schienen wieder passend in die seitlichen Vertiefungen des Warmluft-Auslasses gleiten. 4. Ziehen Sie ein Ende des Abluftschlauchs für mindestens 8 Ringe vollständig aus. 5. Setzen Sie das ausgezogene Ende des Abluftschlauchs passend an der Adapter- Halterung an. SICHLER EXCLUSIVE... - Seite 17 7. Führen Sie den Abluftschlauch nach draußen. HINWEIS: Der Abluftschlauch darf nicht geknickt werden. Er sollte so horizontal wie möglich zum Fenster oder zur Tür geführt werden. Halten Sie den Abluftschlauch mög- lichst kurz. Die maximale Ausziehlänge des Abluftschlauchs beträgt 150 cm. www.sichler-haushaltsgeraete.com...
-
Seite 18: Abluft Durch Ein Fenster Abführen (Nc-7503)
4. Setzen Sie in die Schraublöcher der Hauptschiene von der tiefer liegenden Seite Schrauben ein. 5. Richten Sie die länglichen Schraubköpfe so aus, dass sie passend in die Rille der Innenschiene gleiten. Drehen Sie anschließend die Flügelmuttern auf. Flügelmutter Hauptschiene Schraubkopf Innenschiene SICHLER EXCLUSIVE... -
Seite 19: Abluft Durch Eine Tür Abführen (Nc-7506)
Um den Abluftschlauch möglichst abgedichtet durch eine Tür nach außen zu führen, benötigen Sie die Universal-Türluftdichtung NC-7506. 1. Stecken Sie die beiden Hälften des Schlauch-Adapters passend zusammen, so dass sie sicher einhaken. 2. Ziehen Sie die letzten sechs Ringe des freien Schlauchendes vorsichtig komplett aus. www.sichler-haushaltsgeraete.com... - Seite 20 11. Die Türluftdichtung verfügt insgesamt über drei Reißverschlüsse: • Einen langen Reißverschluss, der sich über die komplette Länge der Türluftdichtung erstreckt. Dieser soll das Ein- und Ausgehen ermöglichen. • Zwei kurze Reißverschlüsse am gerade zulaufenden Teil der Türluftdichtung. Durch diese werden Abluftschläuche nach außen geführt. SICHLER EXCLUSIVE...
-
Seite 21: Stromversorgung
2. Setzen Sie zwei neue Batterien des Typs AAA (1,5 V) in die Fernbedienung ein. Beachten Sie dabei die Angaben zur Polarität am Boden des Batteriefachs. 3. Setzen Sie die Batteriefach-Abdeckung wieder passend an und schieben Sie sie in Pfeil- richtung zu. www.sichler-haushaltsgeraete.com... -
Seite 22: Verwendung
2. Drücken Sie wiederholt die FUNCTION- oder FUNC-Taste, bis die Kühlmodus-LED leuch- tet. Bedienfeld Fernbedienung 3. Im Display wird die Soll-Temperatur (gewünschte Raumtemperatur) angezeigt. Stellen Sie diese durch Drücken der Tasten ▲ / ▼ wie gewünscht ein (17-30°C). SICHLER EXCLUSIVE... -
Seite 23: Kühl-Modus Bei Einer Aufstellung Im Außenbereich
1. Stellen Sie die Klimaanlage an einem geschützten Ort im Außenbereich auf (Bitte beach- ten Sie die Sicherheitshinweise bezüglich Umgebungstemperatur). Achten Sie darauf den Kaltluft-Eingang nicht zu verstellen oder an einer Wand zu platzieren. 2. Ziehen Sie den Abluftschlauch mitsamt Adapter-Halterung aus dem Warmluft-Auslass nach oben heraus. www.sichler-haushaltsgeraete.com... - Seite 24 6. Führen Sie den Schlauch zum gewünschten Kaltlufteingang (z.B. mit der Rollladen- blende NC-7503, siehe oben) der Wohnung oder des Hauses. 7. Schalten Sie die Klimaanlage ein. 8. Drücken Sie wiederholt die FUNCTION- oder FUNC-Taste, bis die Kühlmodus LED leuchtet. SICHLER EXCLUSIVE...
-
Seite 25: Heiz-Modus
1. Halten Sie zur Sicherheit einen Behälter unter die Abfluss-Kappe, falls sich bereits Kondenswasser im Tank gesammelt hat. Nehmen Sie die Abfluss-Kappe dann ab. 2. Schließen Sie einen geeigneten Schlauch (z.B. NC-7504) an, um den Heizeffekt zu verstärken. 3. Führen Sie den Schlauch abwärts in einen geeigneten Wasserauffang-Behälter. www.sichler-haushaltsgeraete.com... - Seite 26 6. Ziehen Sie das Gitter vorsichtig aus dem Kaltluft-Auslass nach oben heraus. 7. Setzen Sie anstelle des Luftausgangs-Gitters die Adapter-Halterung mitsamt Schlauch passend in den Kaltluft-Auslass ein. Achten Sie darauf, dass die Schienen passend in die seitlichen Vertiefungen des Luftausgangs gleiten. SICHLER EXCLUSIVE...
-
Seite 27: Luftentfeuchtungs-Modus
1. Halten Sie zur Sicherheit einen Behälter unter die Abfluss-Kappe, falls sich bereits Kondenswasser im Tank gesammelt hat. Nehmen Sie die Abfluss-Kappe dann ab. 2. Schließen Sie einen geeigneten Schlauch (z.B. NC-7504) an. Dieser soll das der Luft entzogene Wasser aus der Klimaanlage heraus transportieren. www.sichler-haushaltsgeraete.com... -
Seite 28: Schlaf-Modus
Der Schlaf-Modus sollte stets in Verbindung mit dem Ausschalt-Timer verwendet werden. 1. Schalten Sie Ihre Klimaanlage ein. 2. Schließen Sie gegebenenfalls das für den gewünschten Modus benötigte Zubehör an. 3. Stellen Sie den gewünschten Betriebs-Modus (Kühl-/Heiz-Modus) ein. 4. Drücken Sie die SLEEP-Taste. Die Schlafmodus-LED leuchtet. Bedienfeld Fernbedienung SICHLER EXCLUSIVE... -
Seite 29: Timer-Funktion
2. Stellen Sie mit den Tasten ▲ / ▼ die gewünschte Zeitspanne in Stunden ein (0-24), nach deren Ablauf sich Ihre Klimaanlage automatisch ausschalten soll. 3. Nach ca. 5 Sekunden ohne Eingabe wird die Einstellung übernommen. Die Stundenzahl leuchtet kurz dauerhaft, dann wird wieder die Soll-Temperatur angezeigt. www.sichler-haushaltsgeraete.com... -
Seite 30: Oszillations-Funktion
Luft kalte Luft 1. Führen Sie den Abluftschlauch wie gewohnt durch die Rolladenblende (NC-7503) oder die Türluftdichtung (NC-7506). 2. Rolladenblende: Drücken Sie die Abdichtung der Adapter-Öffnung aus der zweiten Hauptschiene her- aus. Türluftdichtung: Öffnen Sie den zweiten Adapter-Reißverschluss SICHLER EXCLUSIVE... -
Seite 31: Reinigung
1. Heben Sie die Filter am Griff leicht an und ziehen Sie sie gleichzeitig in jeweiliger Griff- Richtung nach außen heraus. ACHTUNG! Fassen Sie auf keinen Fall mit den Fingern zwischen die Gitter-Öffnungen oder ins Innere des Geräts! Sie könnten dabei mit dem Geräteinneren Ihrer Klimaanlage in Berührung kommen – Verletzungsgefahr! www.sichler-haushaltsgeraete.com... - Seite 32 Wasser und trocknen Sie es anschließend gut ab. Setzen Sie es anschließend wieder ein. 6. Lassen Sie die Filter vollständig trocknen. Setzen Sie sie dann wieder ein. Setzen Sie die Filter keinen Hitzequellen aus. Lassen Sie sie lufttrocknen. ACHTUNG! Verwenden Sie Ihre Klimaanlage niemals ohne Filter! SICHLER EXCLUSIVE...
-
Seite 33: Wartung
2. Stellen Sie sicher, dass die Wassertank-Kappe und Abfluss-Kappe dicht angebracht ist. 3. Überprüfen Sie das Stromkabel. Sollten Sie Schäden an Kabel oder Stecker entdecken, darf Ihre Klimaanlage nicht verwendet werden. 4. Setzen Sie neue Batterien in die Fernbedienung ein. www.sichler-haushaltsgeraete.com... -
Seite 34: Lagerung
10. Nehmen Sie die Batterien aus der Fernbedienung. 11. Lagern Sie Ihre Klimaanlage aufrecht an einem trockenen, kühlen Ort Fehlermeldungen Display-Anzeige Lösung Wenden Sie sich an einen fachmännischen Reparatur-Service. Wenden Sie sich an einen fachmännischen Reparatur-Service. Leeren Sie den internen Wassertank. SICHLER EXCLUSIVE... -
Seite 35: Problemlösungen
• Platzieren Sie Ihre Klimaanlage auf einen ebenen, festen Untergrund. Stellen Sie sicher, dass sie keinen Vibrationen ausgesetzt ist. Der Kompressor funktioniert nicht. • Der Kompressor-Verzögerungs-Schutz wurde aktiviert. Warten Sie bis der Kompressor etwas abgekühlt ist, mindestens aber drei Minuten. Schalten Sie Ihre Klimaanlage dann wieder ein. www.sichler-haushaltsgeraete.com... -
Seite 36: Technische Daten
2,62 3,13 Schallleistungspegel 65 dB(A) Energieverbrauch pro Stunde 627,5 kWh Fernbedienung 2 Batterien Typ AAA / Micro Energieeffizienzklasse Geeignete Raumgröße bis 24 m Raumluft-Entfeuchtung bis zu 50 l/Tag Maße 55 x 76 x 30 cm Gewicht 29 kg SICHLER EXCLUSIVE... - Seite 37 www.sichler-haushaltsgeraete.com...
- Seite 38 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 21.08.2020 – LW/BS//JR SICHLER EXCLUSIVE...
