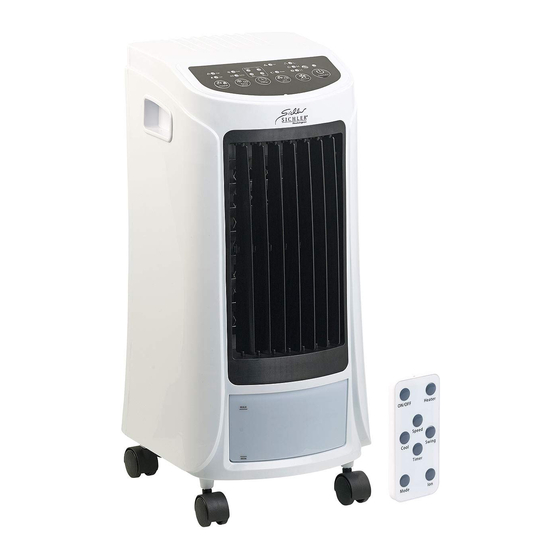

sichler LW-580 Bedienungsanleitung
4in1-klimagerät
Verwandte Anleitungen für sichler LW-580
Inhaltszusammenfassung für sichler LW-580

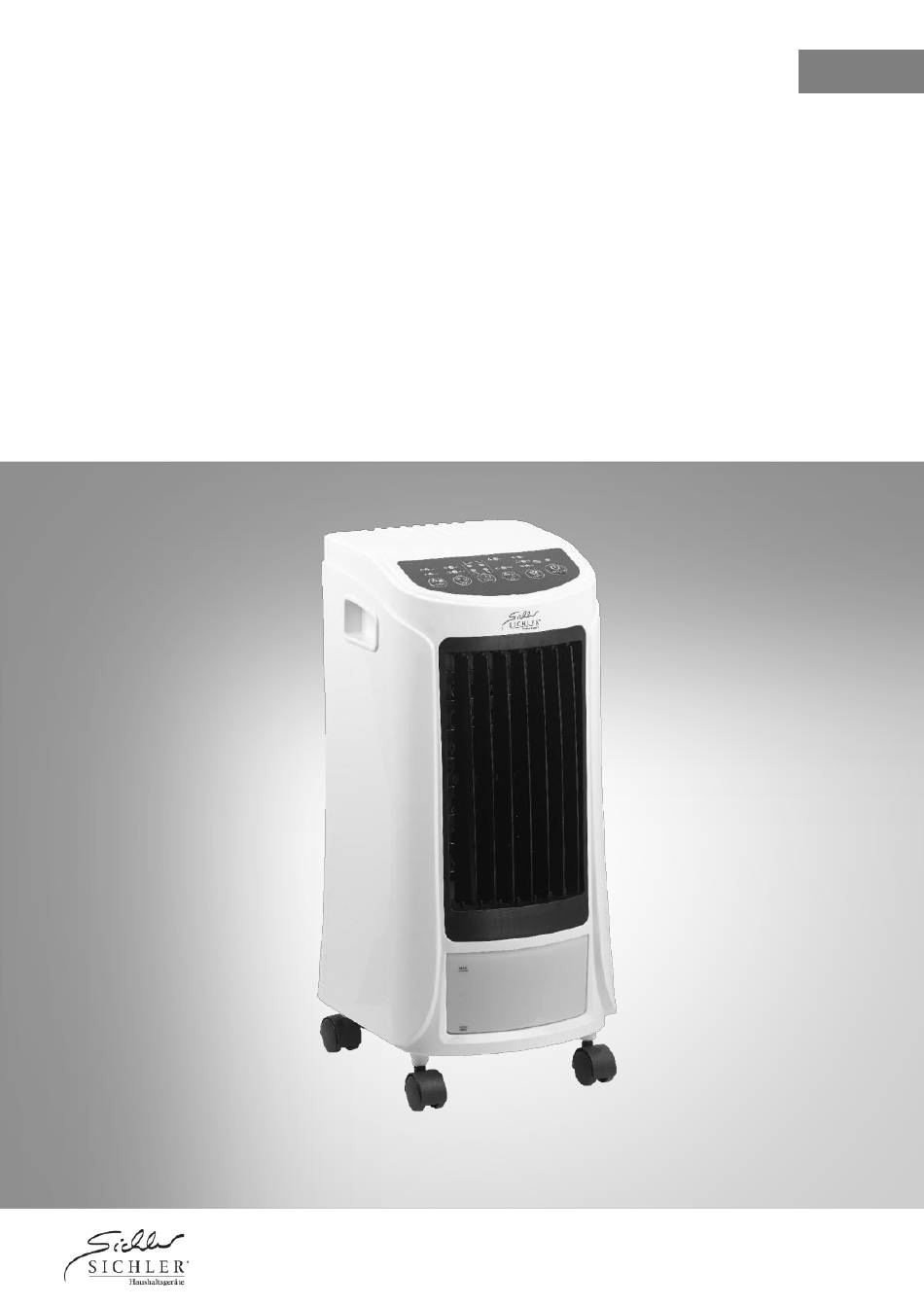

- Seite 1 4in1-Klimagerät LW-580 Zum Kühlen und Heizen, mit Luftbefeuchter- und Ionisator-Funktion, bis 1.800 W Bedienungsanleitung Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. NX-1405-675...
-
Seite 2: Inhaltsverzeichnis
Einschlaf-Modus ......................18 Kühlmodus ........................19 Heizmodus ........................20 Oszillations-Funktion ...................... 20 Timer ..........................22 Ionisator-Funktion ......................23 Reinigung ......................... 23 Gehäuse ......................... 23 Wassertank ........................23 Filter ..........................25 Problemlösungen ......................27 Technische Daten ......................28 SICHLER – www.sichler-haushaltsgeraete.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.sichler-haushaltsgeraete.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 4 SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 5: Ihr Neues 4In1-Klimagerät
Bakterien sowie unangenehme Geruchspartikel bekämpfen Sie mit der zuschaltbaren Ionisation. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues 4in1-Klimagerät optimal einsetzen können. Lieferumfang 4in1-Klimagerät LW-580 Fernbedienung 4 Rollen Filter Bedienungsanleitung Zusätzlich benötigt:... -
Seite 6: Wichtige Hinweise Zu Beginn
Fernwirksystem, oder irgendeiner anderen Einrichtung verwenden, die das Heizgerät automatisch einschaltet, da Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird. Das Gerät nicht unbeaufsichtigt betreiben. Das Heizgerät darf nicht unmittelbar unterhalb einer Wandsteck- dose aufgestellt werden. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 7: Allgemeine Sicherheitshinweise
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit. SICHLER – www.sichler-haushaltsgeraete.de... - Seite 8 Das Gerät kann bei Umgebungstemperaturen von 0°C bis 40°C verwendet werden. Entfernen Sie bei kalten Temperaturen das Restwasser aus dem Gerät, damit es nicht gefriert. Achten Sie beim Füllen des Wassertanks darauf, die MAX-Markierung nicht zu über- und die MIN-Markierung nicht zu unterschreiten. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 9: Gesundheitshinweise
Lüften Sie regelmäßig den Raum, wenn das Klimagerät in Betrieb ist, insbesondere wenn außerdem ein Gasbrenner im selben Raum betrieben wird. Eine Missachtung die- ser Sicherheitsanweisung kann zu einem Mangel an Sauerstoff im Raum führen (nicht durch das Klimagerät bedingt). SICHLER – www.sichler-haushaltsgeraete.de... - Seite 10 Schläge versuchen Sie niemals, das Gerät mit Wasser zu reinigen. Benutzen Sie niemals scharfe oder ätzende Haushaltsreiniger. Lösemittel können schnell Geräteteile angreifen. Verwenden Sie keine brennbaren Reinigungsmittel. Feuer und Verformungen am Gehäuse können entstehen. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 11: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-1405-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-1405 ein. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 12: Produktdetails
Produktdetails Klimagerät Gehäuse Wassertank-Sicherung Griff Rollen Bedienfeld Wassertank Luftausgang Bremse Filter-Abdeckung MAX-Markierung Ein/Aus-Schalter MIN-Markierung Stromkabel SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 13: Bedienfeld
Bedienfeld Heizstufen-LEDs Betriebs-LED Oszillations-LED Ein/Aus-Taste Kühlmodus-LED Speed-Taste (Geschwindigkeits-Stufe) Timer-LEDs Ion/Mode-Taste (Ionisator) Ionisator-LED Timer-Taste Einschlaf-Modus-LED Swing/Cool-Taste (Kühlmodus/Oszillation) Geschwindigkeits-Stufen-LEDs Heater-Taste (Heizstufe) IR-Empfänger SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 14: Fernbedienung
Fernbedienung ON/OFF-Taste (Ein/Aus) Ion-Taste (Ionisator) Speed-Taste (Geschwindigkeits-Stufe) Timer-Taste Heater-Taste (Heizstufe) Mode-Taste (Einschlaf-Modus) Swing-Taste (Oszillation) Cool-Taste (Kühlmodus) SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 15: Inbetriebnahme
(z.B. Badezimmer) verwendet werden. ● Das Klimagerät ist nur zur Raumklimatisierung kleinerer bis mittelgroßer Räume geeignet. ● Platzieren Sie keine Pflanzen oder Tiere direkt in den kühlen Luftstrom. Tiere und Pflanzen können unter dem kühlen Luftstrom leiden. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 16: Wassertank Füllen
Ziehen Sie den Wassertank zum Befüllen nicht ganz heraus, sonst werden die Schlauchverbindungen beschädigt! 3. Füllen Sie kaltes, sauberes Wasser in den Wassertank. Achten Sie darauf, dass die MIN-Markierung nicht unter- und die MAX-Markierung des Wassertanks nicht über- schritten wird. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 17: Knopfzelle In Fernbedienung Einsetzen
Modus-LEDs leuchten. Ausschalten 1. Drücken Sie die ON/OFF-Taste auf dem Bedienfeld oder auf der Fernbedienung. Die Betriebs-LED blinkt, die anderen LEDs erlöschen. HINWEIS: Das Klimagerät läuft nach dem Drücken der ON/OFF-Taste noch ein paar Minuten weiter, um abzukühlen. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 18: Ventilator-Modus
2. Drücken Sie zwei Mal die Ion/Mode-Taste auf dem Bedienfeld oder einmal die Mode- Taste auf der Fernbedienung. 3. Stellen Sie die gewünschte Geschwindigkeits-Stufe durch Drücken der Speed-Taste auf dem Bedienfeld oder der Fernbedienung ein. Mit jedem Druck der Taste wechseln Sie zum nächsten Modus und die entsprechende Geschwindigkeits-Stufe-LED leuchtet: SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 19: Kühlmodus
Legen Sie für ein noch besseren Ergebnis Kühlakkus in den Wassertank. Beachten Sie dabei, dass die Masse der Akkus Wasser verdrängt und so die MAX-Markierung des Wassertanks überschritten werden könnte. Legen Sie daher die Kühlakkus in den Wassertank, bevor Sie ihn mit kaltem Wasser füllen. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 20: Heizmodus
Luftstrom in die entsprechende Richtung. Die Funktion kann in jedem Betriebs-Modus hinzugeschaltet werden. HINWEIS: Die Position der waagrechten Lamellen kann manuell eingestellt werden, indem Sie diese an den Einstellstiften auf der rechten Seite nach oben oder unten bewegen. SICHLER – www.sichler-haushaltsgeraete.de... - Seite 21 Drücken Sie die Swing/Cool-Taste auf dem Bedienfeld oder einmal die Swing-Taste auf der Fernbedienung, um die Oszillation zu aktivieren. Die Swing-LED leuchtet: Wiederholen Sie die Aktion, um die Oszillation wieder zu beenden. Die Lamellen des Luftausgangs bleiben in der zuletzt erreichten Position stehen. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 22: Timer
0,5h & 1h & 2h & 4h 450 Minuten HINWEIS: Wenn beim Ausschalten des Klimageräts noch ein Timer aktiv war, wird dieser beim nächsten Einschalten aus dem Standby übernommen. Dies ist nicht der Fall, wenn das Klimagerät über den Ein/Aus-Schalter ausgeschaltet wurde. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 23: Ionisator-Funktion
1. Drehen Sie die Wassertank-Sicherung so, dass der Stift senkrecht nach oben oder zur Seite zeigt. 2. Ziehen Sie den Wassertank ca. 10 cm aus dem Gehäuse heraus, so dass Sie Zugriff auf die Pumpe haben. SICHLER – www.sichler-haushaltsgeraete.de... - Seite 24 10. Setzen Sie die Pumpe wieder passend in der Pumpenhalterung ein, so dass sie mit einem Klicken einrastet. 11. Schieben Sie den Wassertank vollständig in das Gehäuse. 12. Drehen Sie die Wassertank-Sicherung nach unten, so dass der Wassertank nicht aus dem Gehäuse rutschen kann. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 25: Filter
Filter Reinigen Sie den Filter alle 14 Tage. Filter-Halterung Filter Sicherheitshaken Filter-Abdeckung Sicherheitsstift 1. Drücken Sie die Sicherheitshaken der Filter-Abdeckung nach unten und ziehen Sie die Filter-Abdeckung nach hinten ab. SICHLER – www.sichler-haushaltsgeraete.de... - Seite 26 5. Setzen Sie die Filter-Halterung wieder passend im Gehäuse ein. Die Mulde zeigt dabei nach oben und zur Rückseite des Klimageräts. 6. Setzen Sie die Filter-Abdeckung wieder passend in das Gehäuse ein. Drücken Sie sie anschießend Richtung Frontseite des Klimageräts, so dass die Sicherheitshaken hörbar einrasten. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 27: Problemlösungen
Die Luft wird zu stark oder zu wenig befeuchtet. Der Filter wird von Staub oder Schmutz blockiert. Reinigen Sie den Filter (siehe Reinigung Filter). Es liegt ein technisches Problem vor. Kontaktieren Sie den Kundenservice. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 28: Technische Daten
0-7,5 Stunden vertikal 60° Oszillation horizontal manuell einstellbar Filter-Art herausnehmbarer Wabenfilter Rollen Tragegriffe Maße 28 x 61 x 29,5 cm Gewicht 5,6 kg Wärmeleistung Angabe Symbol Wert Einheit Nennwärmeleistung Pnom Mindestwärmeleistung (Richtwert) Pmin 0,95 Max. kontinuierliche Pmax,c Wärmeleistung SICHLER – www.sichler-haushaltsgeraete.de... - Seite 29 (bitte eine Möglichkeit auswählen) Angabe Einheit Einstufige Wärmeleistung, keine Raumtemperaturkontrolle Zwei oder mehr manuell einstellbare Stufen, keine Raumtempera- turkontrolle Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle nein Elektronische Raumtemperaturkontrolle und Tageszeitregelung nein Elektronische Raumtemperaturkontrolle und Wochentagsregelung nein SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 30 Sonstige Regelungsoptionen (Mehrfachnennungen möglich) Angabe Einheit Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein mit Fernbedienungsoption nein mit adaptiver Regelung des Heizbeginns nein mit Betriebszeitbegrenzung nein mit Schwarzkugelsensor nein SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 31 SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 32 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 21.11.2018 – BS//MN SICHLER – www.sichler-haushaltsgeraete.de...
