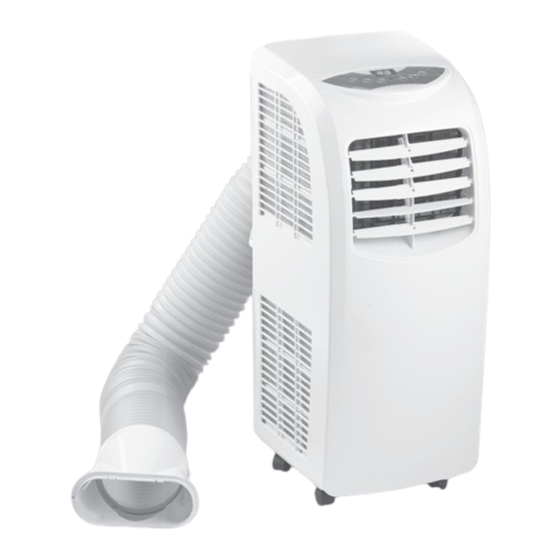

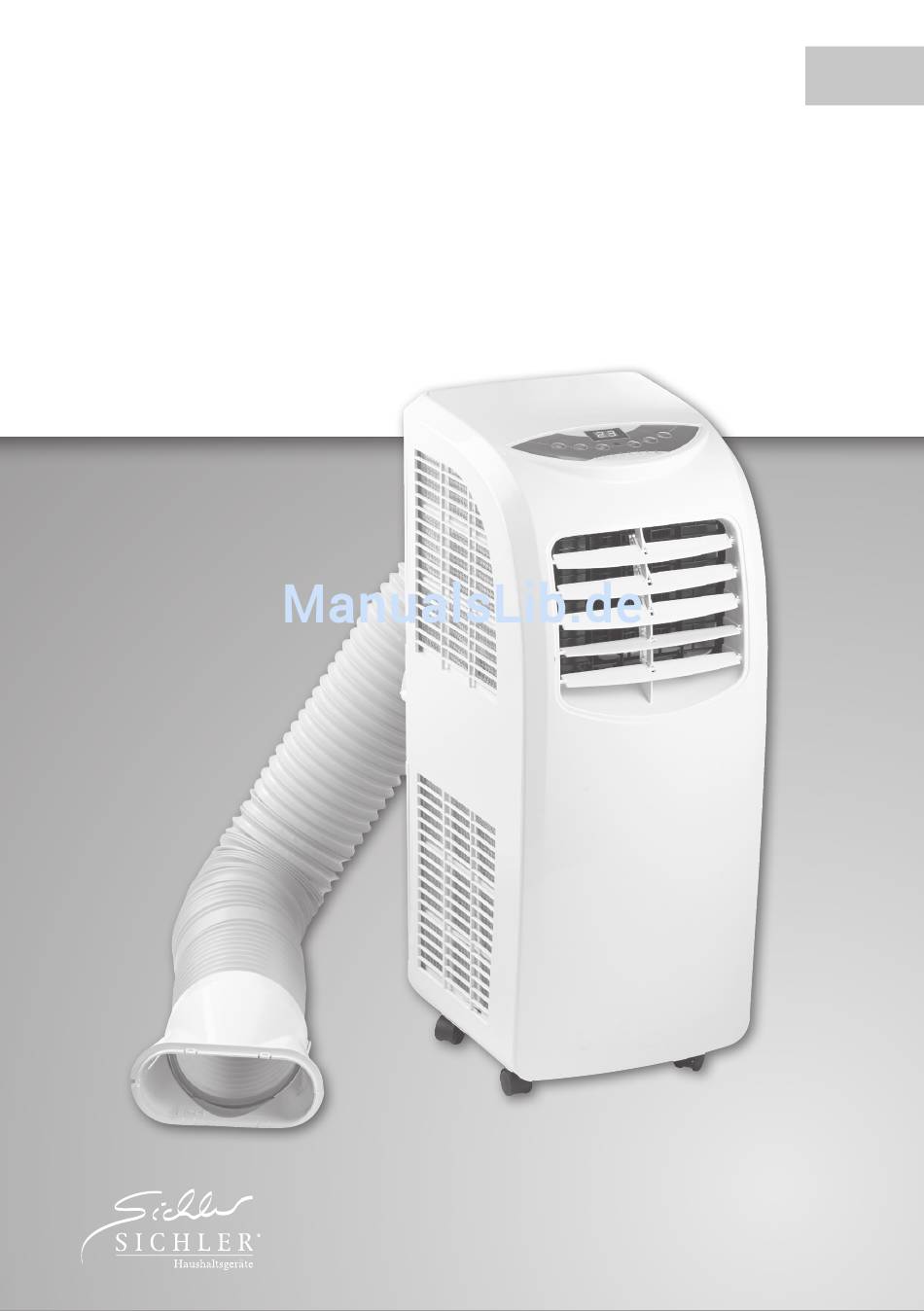

- Seite 1 Mobile Monoblock-Klimaanlage 7000 BTU/h, 808 W ohne Heizelement Bedienungsanleitung NC-5653-675...
-
Seite 3: Inhaltsverzeichnis
Lagerung ..........................13 Fehlerbeseitigung ...................14 Technische Daten ....................15 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www. sichler-haushaltsgeraete.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. -
Seite 4: Ihre Neue Klimaanlage
IHRE NEUE KLIMAANLAGE Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser Klimaanlage, die erfrischende Kühle in heiße Sommertage bringt. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie die Klimaanlage optimal einsetzen können. Lieferumfang •... -
Seite 5: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 6: Produktdetails
PRODUKTDETAILS Front 1. Rollen 2. Vertikaler Lüftungs-Verbindungs-Hebel 3. Lüftungsrahmen 4. vertikaler Lüftungsschlitz 5. horizontaler Lüftungsschlitz 6. Bedienfeld 7. Horizontaler Lüftungs-Verbindungs-Hebel 8. Vertikaler Haupt-Lüftungsschlitz 9. Front-Verkleidung Rückseite 10. Abfluss-Kappe 11. Kabelführung 12. unterer Lüftungskanal 13. Stromkabel 14. Abluft-Anschluss 15. hintere Verkleidung 16. -
Seite 7: Aufbau
AUFBAU Hinweise zum richtigen Standort • Stellen Sie die Klimaanlage auf eine ebene Oberfläche mit ausreichend Platz. Lassen Sie mindestens 50 cm Abstand zwischen der Anlage und der Wand. • Wählen Sie den Ort so, dass sicher ist, dass der Stecker jederzeit zugänglich ist. •... - Seite 8 Ziehen Sie den Schlauch am Ende etwas auseinander und drehen Sie den Adap- ter gegen den Uhrzeigersinn auf das Schlauchende. Drehen Sie dann den Schlauch ebenfalls gegen den Uhrzeigersinn in den Luftauslass auf der Rückseite der Klimaanlage. HINWEIS: Der Abluftschlauch sollte keine scharfen Biegungen oder Knicke aufweisen. Eine falsche Installation kann zu Fehlfunktionen führen.
-
Seite 9: Fernbedienung
FERNBEDIENUNG Sie können alle Funktionen auch mit der Fernbedienung einstellen wie unter Verwendung beschrieben. Legen Sie zunächst die Batterien in die Fernbedienung ein. Öffnen Sie dazu das Batteriefach auf der Unterseite der Fernbedienung, indem Sie den Deckel nach unten schieben. Legen Sie zwei Batterien des Typs AAA ein. Achten Sie hierbei auf die korrekte Polarität. - Seite 10 1. [TIMER]-Taste 2. [FAN]-Taste 3. [ ]-Taste 4. Display 5. IR-Sensor 6. [ ]-Taste 7. Einheiten-LED 8. [MODE]-Taste 9. Ein/Aus-Taste 10. Betriebs-LED 11. Schlaf-Modus-LED 12. Luftentfeuchtungs-Modus-LED 13. Ventilator-Modus-LED 14. Kühlungs-Modus-LED 15. Wassertank-LED 16. Niedrige Geschwindigkeit-LED 17. Hohe Geschwindigkeits-LED 18. Timer-LED ACHTUNG! Wenn Sie nach dem Kühlungs-Modus in einen anderen Modus wechseln, warten Sie 3 Minuten, bevor Sie wieder zur Kühl-Funktion zurückschalten.
-
Seite 11: Betriebsmodus Ändern
Betriebsmodus ändern Den Betriebsmodus ändern Sie, indem Sie die [MODE]-Taste wiederholt drücken. Wenn Sie COOL einstellen, kühlt die Klimaanlage mit der eingegebenen Soll-Tem- peratur. Nur wenn Sie die Klimaanlage auf Kühlen eingestellt haben, können Sie durch wiederholtes Drücken der oder -Tasten die Temperatur erhöhen oder verringern (zwischen 16 °C - 31 °C). -
Seite 12: Wartung Und Lagerung
WARTUNG UND LAGERUNG HINWEIS: Schalten Sie die Klimaanlage aus und ziehen Sie den Stecker, bevor Sie mit der Wartung oder Reinigung beginnen. Gerät reinigen Schalten Sie die Klimaanlage aus und ziehen Sie den Stecker. Reinigen Sie die Gehäuseoberfläche mit einem feuchten Tuch. Nutzen Sie keine aggressiven Reinigungsmittel und besprenkeln Sie die Klimaanlage nicht mit Wasser. -
Seite 13: Wasser Ablassen
Wasser ablassen Die Klimaanlage verfügt über ein selbst-evaporierendes System, in dem konden- sierendes Wasser aufgefangen und zur Kühlung des Kondensator verwendet wird, um die Kühleffizienz zu steigern und den Stromverbrauch zu senken. Falls der Wasserauffangbehälter voll ist, leuchtet die Wassertank-LED. auf dem Bedienfeld, ein Signalton ertönt und der Kompressor schaltet sich aus. -
Seite 14: Fehlerbeseitigung
FEHLERBESEITIGUNG ACHTUNG! Schalten Sie die Klimaanlage sofort aus und ziehen Sie den Stecker, wenn Störungen auftreten. Problem Möglicher Grund Mögliche Lösung Stecken Sie den Stecker in die Steckdose Keine Stromversorgung und schalten Sie die Klimaanlage an. Lassen Sie das Die Klimaanlage Die Wassertank-LED aufgefangene Wasser funktioniert nicht. -
Seite 15: Technische Daten
TECHNISCHE DATEN Netzspannung 220–240 V / 50 Hz Nennstromaufnahme 3,9 A Kühlkapazität 7000 BTU/h Kühlleistung 2,05 kW Kühlmittel R410A Leistungsaufnahme 808 W Kühlmenge 370 g 2,61 Raumgröße bis 33 m² Luftdurchsatz max. 380 m³ / h Entfeuchterleistung 19,2 l/Tag Lautstärke ≤... - Seite 16 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV6 / 02. 08. 2016 - EB/MB//BS/FR//SK...
- Seite 17 Climatiseur mobile monobloc 7000 BTU/h, 808 W sans fonction chauffage Mode d'emploi NC-5653-675...
- Seite 19 SOMMAIRE Votre nouveau climatiseur ................4 Contenu .............................4 Consignes préalables ..................4 Consignes de sécurité ......................4 Consignes importantes concernant le traitement des déchets ......5 Notes sur les appareils à alimentation électrique............5 Déclaration de conformité ....................6 Description du produit ..................7 Face avant ..........................7 Face arrière ..........................7 Montage ......................8 Consignes sur le lieu d'utilisation ..................8...
-
Seite 20: Votre Nouveau Climatiseur
VOTRE NOUVEAU CLIMATISEUR Chère cliente, cher client, Nous vous remercions pour le choix de ce climatiseur qui vous apportera une fraîcheur appréciable pendant les chaudes journées d'été. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu •... -
Seite 21: Consignes Importantes Concernant Le Traitement Des Déchets
• Conservez le produit hors de la portée des enfants ! • Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. • Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de... -
Seite 22: Déclaration De Conformité
• Avant de le brancher à l'alimentation, assurez-vous que l'indication de tension électrique inscrite sur l'appareil correspond bien à celle délivrée par votre prise murale. Utilisez uniquement des prises murales reliées à la terre. Déclaration de conformité La société PEARL.GmbH déclare ce produit NC-5653 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à... -
Seite 23: Description Du Produit
DESCRIPTION DU PRODUIT Face avant 1. Roulettes 2. Levier vertical de jonction de l'aération 3. Cadre d'aération 4. Fente de ventilation verticale 5. Fente de ventilation horizontale 6. Panneau de commande 7. Levier horizontal de jonction de l'aération 8. Fente de ventilation verticale principale 9. -
Seite 24: Montage
MONTAGE Consignes sur le lieu d'utilisation • Placez le climatiseur sur une surface plane et spacieuse. Laissez au moins 50 cm de distance entre le climatiseur et le mur. • Lors du choix de l'emplacement, assurez-vous que le connecteur est accessible à... - Seite 25 Dépliez le tuyau en tirant légèrement ses extrémités, et vissez l'adaptateur au bout du tuyau en le tournant dans le sens inverse des aiguilles d'une montre. De la même manière, vissez le tuyau sur l'évacuation d'air située à l'arrière de l'appareil en le tournant dans le sens inverse des aiguilles d'une montre.
-
Seite 26: Télécommande
TÉLÉCOMMANDE Vous pouvez également utiliser les différentes fonctions depuis la télécommande, comme décrit dans le paragraphe Utilisation. Insérez tout d'abord les piles dans la télécommande. Ouvrez le compartiment à piles situé à l'arrière de la télécommande, en poussant le couvercle vers le bas. Insérez deux piles de type AAA. - Seite 27 1. Touche [TIMER] 2. Touche [Fan] 3. Bouton [ ] 4. Ecran 5. Capteur infrarouge 6. Bouton [ - ] 7. LED Unités 8. Touche [MODE] 9. Touche Power 10. LED d'alimentation 11. LED Mode Sommeil 12. LED Mode Déshumidification de l'air 13.
-
Seite 28: Changer De Mode D'utilisation
Changer de mode d'utilisation Pour changer de mode d'utilisation, appuyez plusieurs fois sur la touche MODE. Si vous sélectionnez le mode COOL, le climatiseur rafraîchit l'air pour atteindre la température programmée. Vous devez d'abord avoir placé le climatiseur en mode de rafraîchissement pour pouvoir programmer la température. -
Seite 29: Entretien Et Stockage
ENTRETIEN ET STOCKAGE NOTE : Éteignez le climatiseur et débranchez-le avant de commencer le nettoyage ou l'entretien. Nettoyer l'appareil Éteignez le climatiseur et débranchez-le. Nettoyez la surface du boîtier à l'aide d'un chiffon humide. N'utilisez pas de détergent abrasif et n'aspergez pas le climatiseur avec de l'eau. -
Seite 30: Stockage
et l'obturateur ne sont pas ou mal remis en place, de l'eau s'écoule hors de l'appareil, ce qui peut endommager son environnement (parquet, moquette). Stockage Si vous pensez ne pas utiliser le climatiseur pendant une longue période (lorsque vous voulez le ranger à la fin de l'été, par ex.), veuillez alors suivre les points suivants : •... -
Seite 31: Caractéristiques Techniques
Tirez les rideaux, le cas L'appareil est directement échéant, ou placez le exposé à la lumière du soleil. climatiseur à un autre endroit. Il y a trop de fenêtres ou de portes ouvertes, ou la pièce comporte des sources de Fermez les portes et fenêtres, Le climatiseur chaleur (un four ou un trop... - Seite 32 Service commercial : 0033 (0) 3 88 58 02 02 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat © REV6 01/08/2016 - EB/MB//BS/FR//SK...
