Beha-Amprobe 2100-Alpha Bedienungsanleitung Seite 151

2100-Gamma
11
1

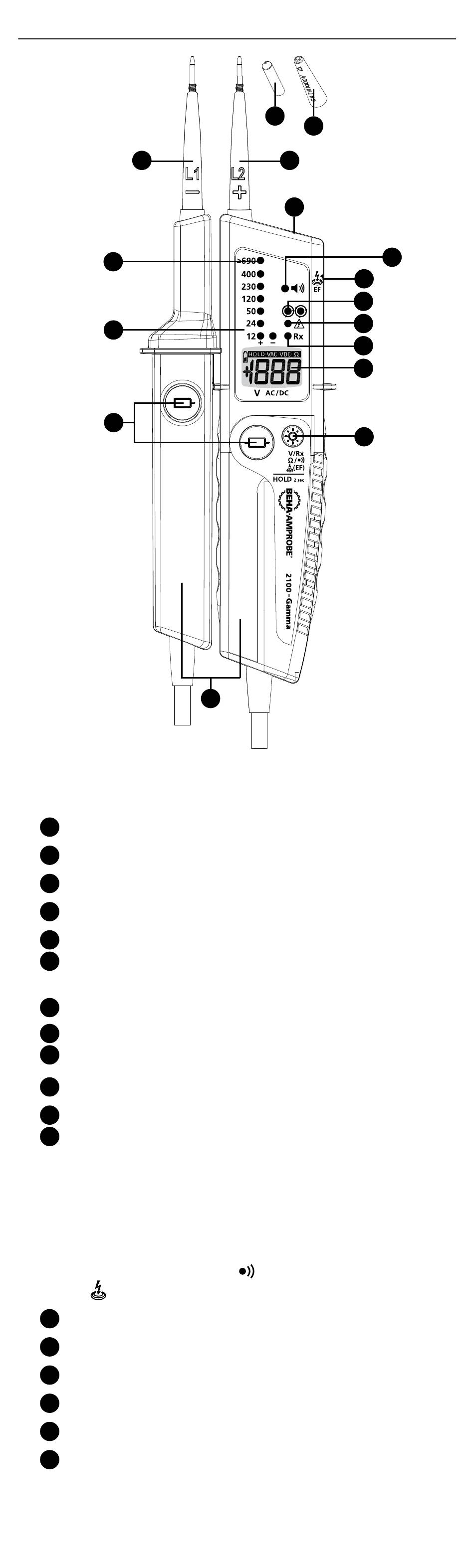

Håndtakprøvesonde - (L1)
2
Indikatorprøvesonde + (L2)
3
LED-rad for spenningsindikasjon
4
Målingsområdebelysning/Lommelykt (hvit LED)
5
LED for enkeltpolet fasetest
6
LED for faserotasjonsindikasjon (faserotasjon
høyre/venstre)
7
LED for kontinuitetstest (Rx)
8
LED for polaritet
9
LCD-skjerm (2100-Beta/2100-Gamma)
10 Høyttaler for lydsignal
11
Trykknapper for belastning
12
2100-Alpha: Knappen for lommelykt/
kontinuitetstest (Rx)
2100-Beta: Knapp for lommelykt / LCD-baklys /
kontinuitetstest (Rx) / datahold (HOLD), slå
testeren av/på
2100-Gamma: Knapp for lommelykt / LCD-baklys /
kontinuitetstest (Rx), motstandsmåling (Ω) / lav
zmotstandsindikasjon « », kabelbrudd-detektor
/ EF , datahold (HOLD), slå på/av testeren
13 Sensor for kabelbrudd-detektor/EF (2100-Gamma)
14
Sondehåndtak
15 GS 38 beskyttende sondehetter
16
4 mm Ø prøvesondeforlengelse (kan skrus)
17 Vernedeksel for prøvesonde (ikke vist)
18
LED for indikasjon av lavt batteri (2100-Alpha)
