MONTAGE UND BETRIEBSVORBEREITUNG

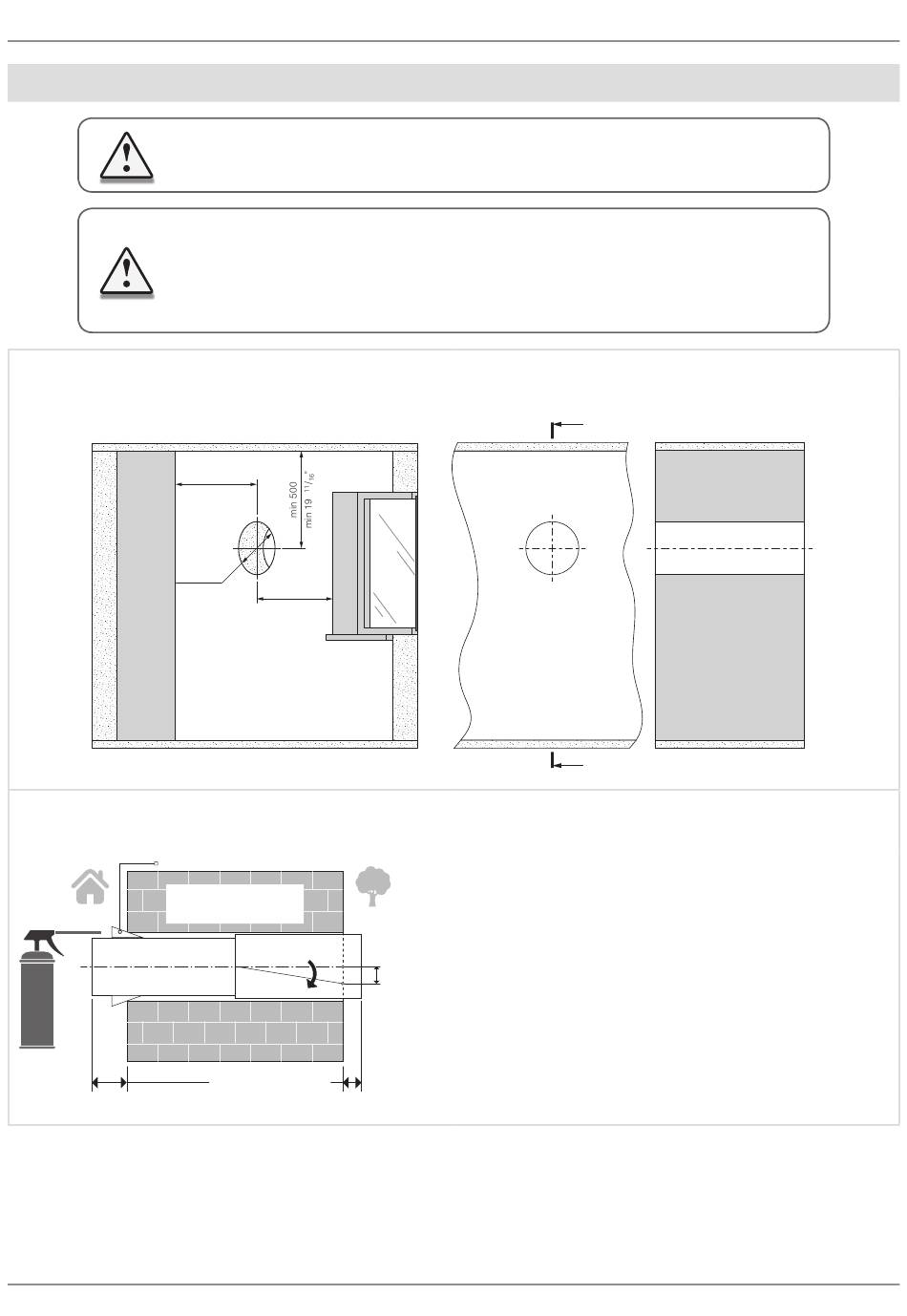

1. Für die Montage der Lüftungsanlage eine runde Kernlochbohrung in der Außenwand vorbereiten. Die Größe der Wandöffnung ist unten abgebildet.
Beim Anfertigen der Kernlochbohrung gleich Vorbereitungen zur Verlegung des Stromkabels und anderer erforderlicher Kabel treffen.
Ø 7
2. Das Lüftungsrohr in die Wand einsetzen und mit Hilfe der mitgelieferten Styropor-Keile und Montageschaum fixieren. An der Außenwand muss das
Lüftungsrohr um den Abstand herausragen, der für die Montage der Außen-Lüftungshaube erforderlich ist. Details finden Sie in der Montageanleitung
für die Lüftungshaube.
Styropor-Keil
mit Montageschaum ausfüllen.
39 mm (1
8
VOR DER MONTAGE DER LÜFTUNGSANLAGE DIE BETRIEBSANLEITUNG AUFMERKSAM LESEN.
ACHTUNG!
DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN,
VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT.
min 500
min 19 / "
11
16
Ø 180
/ " min 500
1
16
min 19 / "
11
16
Die Hohlräume zwischen dem
Lüftungsrohr und der Wand
A
9 / ")
16
Das Lüftungsrohr in die Wand einsetzen, wie links abgebildet. Das
Lüftungsrohr mit einem Mindestwinkel von 3 mm nach unten in die
Wand einsetzen.
An der Außenwand muss das Lüftungsrohr um den Abstand aus der Wand
herausragen, der für die Montage der Außen-Lüftungshaube erforderlich
ist. Der Abstand A ist in der Montageanleitung für die Lüftungshaube
min 3 mm
angegeben.
Die Länge des Lüftungsrohres kann vor oder nach dem Fixieren des
Lüftungsrohres in der Wand angepasst werden. Im ersten Fall ist die
erforderliche Länge des Lüftungsrohres vor der Montage zu berechnen.
Im zweiten Fall muss für ausreichenden Zugang zur Außenwand nach der
Montage gesorgt sein, um das Rohr von außen kürzen zu können.
TwinFresh Comfo RB (1) - 50 (85)
A
A-A
A
