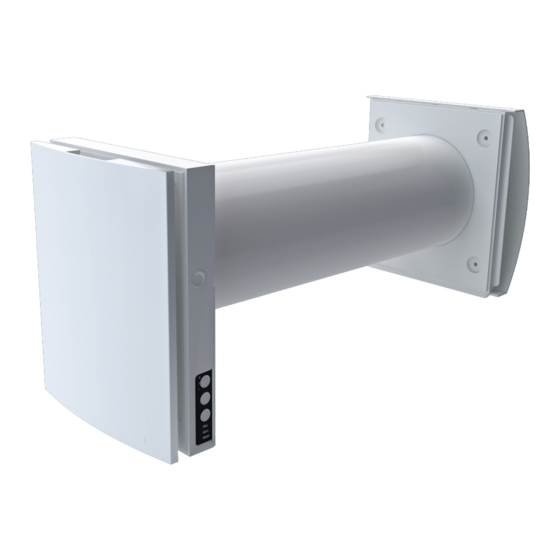

- Seite 1 BETRIEBSANLEITUNG SIKU RV 50 C Pro Comfo V2 SIKU RV 30 C Pro Duo Comfo V2 Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts SIKU RV 30/50 C Pro (Duo) Comfo V2 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 SIKU RV 30/50 C Pro (Duo) Comfo V2 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen.
-
Seite 4: Verwendungszweck
SIKU RV 30/50 C Pro (Duo) Comfo V2 VERWENDUNGSZWECK Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Keramik-Wärmetauscher zur Frischluft-Erwärmung durch die vorher entzogene Abluftwärme ausgestattet. -
Seite 5: Technische Daten
Die Lüftungsanlage ist in geschlossenen Räumen bei den folgenden Bedingungen verwendet: • für SIKU RV 50 C Pro Comfo V2: Außenlufttemperatur von -15 ˚C (5 °F) bis +40 ˚C (104 °F) und relative Luftfeuchte bis 50 % • für SIKU RV 30 C Pro Duo Comfo V2: Außenlufttemperatur von -15 ˚C (-4 °F) bis +40 ˚C (104 °F) und relative Luftfeuchte bis 65 % Die Lüftungsanlage gehört zu den elektrischen Lüftungsanlagen der Klasse II. -
Seite 6: Bauart Und Funktionsweise
Das Innenelement ist mit Verschlussklappen ausgestattet. Bei Abschalten der Lüftungsanlage schließt die Klappe zur Verhinderung des Luftrückstroms. SIKU RV 30/50 C Pro (Duo) Comfo V2 ist mit einem Set der Luftstromtrennteile versehen. Die Bauweise der gelieferten Lüftungshaube ermöglicht entgegengesetzte Richtungen der Zu- und Abluftströme. -
Seite 7: Betriebsarten Der Lüftungsanlage
SIKU RV 30/50 C Pro (Duo) Comfo V2 FUNKTIONSWEISE DER VERSCHLUSSKLAPPEN BEI SIKU RV 50 C Pro Comfo V2 Das Innenelement ist mit Verschlussklappen ausgestattet. Bei Betrieb der Lüftungsanlage sind die Verschlussklappen geöffnet und die Luft strömt über die Lüftungsanlage. Die Verschlussklappen schließen innerhalb von 2 Minuten nach Abschaltung der Lüftungsanlage. -
Seite 8: Montage Und Betriebsvorbereitung
SIKU RV 30/50 C Pro (Duo) Comfo V2 MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. - Seite 9 SIKU RV 30/50 C Pro (Duo) Comfo V2 3. Befestigen Sie die gelieferte Montageschablone an der Innenwand mit Klebeband. Die große Öffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
- Seite 10 SIKU RV 30/50 C Pro (Duo) Comfo V2 7. Setzen Sie die Patrone in das Lüftungsrohr ein, wie unten abgebildet. Bei der Montage darauf achten, dass der Pfeil nach oben zeigt. Dann das Stromkabel fixieren und den Anschlussstecker an die Leiterplatte anschließen.
-
Seite 11: Netzanschluss Und Steuerung
SIKU RV 30/50 C Pro (Duo) Comfo V2 NETZANSCHLUSS UND STEUERUNG VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. -
Seite 12: Einrichtung Der Lüftungsanlage
SIKU RV 30/50 C Pro (Duo) Comfo V2 REIHENSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromversorgung Stromversorgung 1~100-240 V/50 (60) Hz +12V +12V +12V 1~100-240 V/50 (60) Hz Zur nächsten Anlage PARALLELSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N... -
Seite 13: Steuerung Der Lüftungsanlage
SIKU RV 30/50 C Pro (Duo) Comfo V2 POSITIONEN DER DIP-SCHALTER Ausschalten der Lüftungsanlage ist zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit der Taste auf der Seite des Bedienfeldes ausgeschaltet werden. Ausschalten der Lüftungsanlage ist nicht zulässig. - Seite 14 Bei der Reihenschaltung leuchtet die Anzeige der Master-Lüftungsanlage dauerhaft und die Filterwechselanzeige blinkt. Das Zurücksetzen des Filtertimers durch Trennung des Patronensteckers von der Leiterplatte für SIKU RV 50 C Pro Comfo V2–Anlagen oder durch schnelle Umschaltung des Dip-Schalters Nr. 8 für SIKU RV 30 C Pro Duo Comfo V2-Anlagen.
- Seite 15 SIKU RV 30/50 C Pro (Duo) Comfo V2 BLOCKIEREN DES LUFTSTROMS FÜR SIKU RV 50 C Pro Comfo V2 Vorsichtig auf die Abdeckung drücken, um das Lüftungsrohr vollständig zu schließen. Der Ventilator der Lüftungsanlage schaltet automatisch ab. Dabei ändert sich die Funktionalität der Lüftungsanlage nicht. Zur Öffnung des Lüftungsrohres ziehen Sie die Abdeckung an den dafür konstruierten Ausschnitten heraus.
-
Seite 16: Wartungshinweise
SIKU RV 30/50 C Pro (Duo) Comfo V2 WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz und/oder Filterwechsel. Um den Zugang zu den Serviceeinheiten zu ermöglichen, schalten Sie die Lüftungsanlage mit Hilfe der Fernbedienung oder über die Steuerungstasten auf dem Innenelement ab, dann schalten Sie die Stromversorgung vollständig ab. - Seite 17 Nach dem Ablauf von 90 Tagen des Dauerbetriebs leuchtet die Filterwechselanzeige (Filter) an der Lüftungsanlage auf. SIKU RV 50 C Pro Comfo V2: Zurücksetzen des Filtertimers erfolgt durch Trennung des Patronensteckers von der Leiterplatte. SIKU RV 30 C Pro Duo Comfo V2: Zurücksetzen des Filtertimers erfolgt durch Umschaltung des Dip-Schalters 8.
-
Seite 18: Störungsbehebung
SIKU RV 30/50 C Pro (Duo) Comfo V2 STÖRUNGSBEHEBUNG STÖRUNGEN UND STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Die Lüftungsanlage ausschalten. Beseitigen Sie Anschalten der Anlage nicht. -
Seite 19: Herstellergarantie
SIKU RV 30/50 C Pro (Duo) Comfo V2 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 20 SIKU RV 30/50 C Pro (Duo) Comfo V2 www.siku.cc...
- Seite 21 SIKU RV 30/50 C Pro (Duo) Comfo V2 www.siku.cc...
- Seite 22 SIKU RV 30/50 C Pro (Duo) Comfo V2 www.siku.cc...
-
Seite 23: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers ANSCHLUSSPROTOKOLL Das Gerät SIKU RV _____________ ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 24 SIKU VertriebsgmbH Tel.: +43 2262 61 521 Bundesstraße 5 Fax: +43 2262 61 520 2102 Bisamberg www.siku.cc BDA_50535_50536_SIKU_RV30C-V2_RV50C-V2_DE-03 Austria office@siku.cc...
