Siku TwinFresh Comfo RB-50 Betriebsanleitung Seite 9

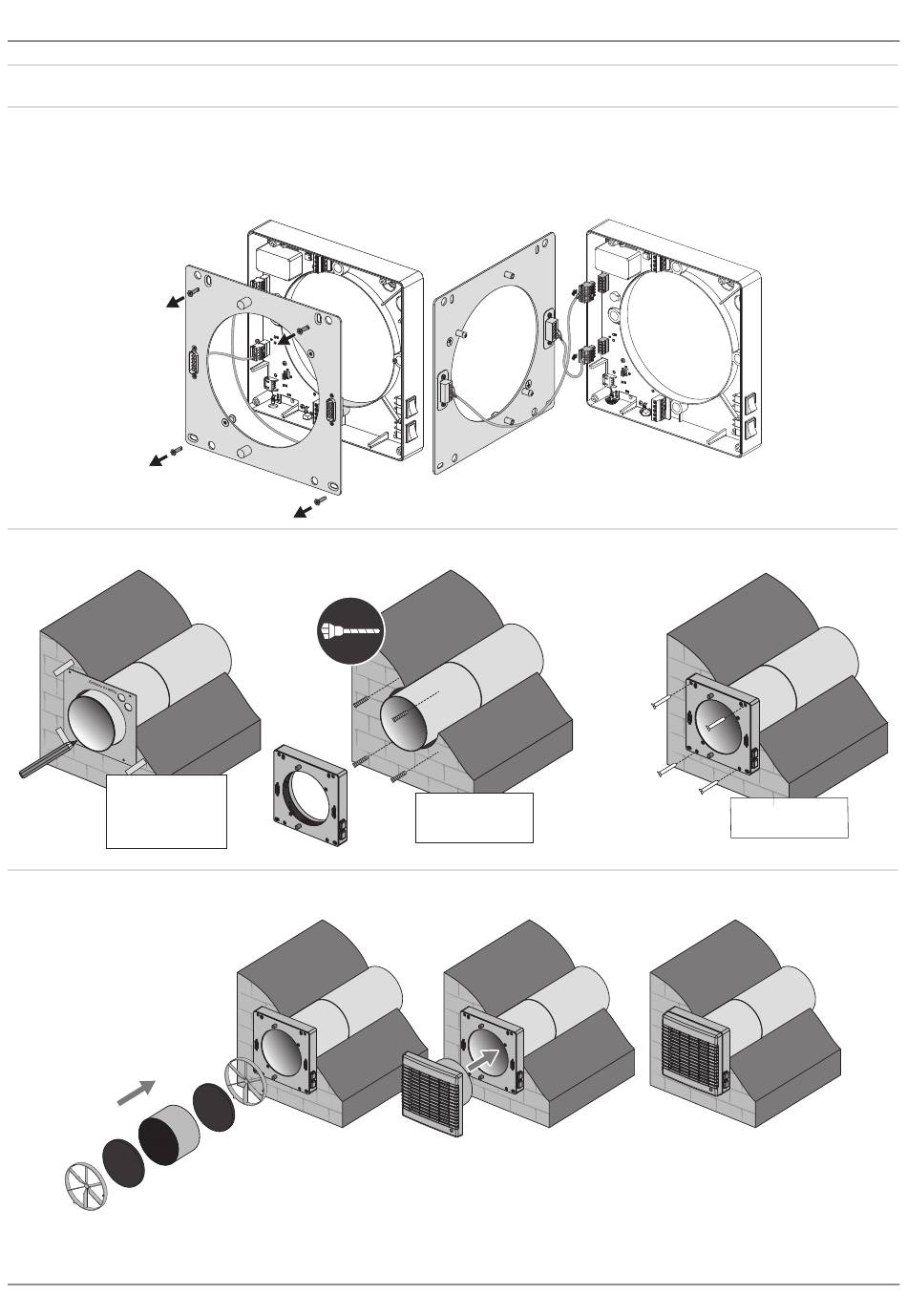

3. Die Aufbauplatte entfernen, um einen Zugang zur Steuerplatine und Netzanschluss sowie zur Verbindung mehrerer Lüftungsanlagen zu
ermöglichen. Mehr dazu, siehe Seite 10.
Die vier Befestigungsschrauben an der Aufbauplatte herausdrehen, um den Zugang zur Steuerplatine frei zu machen. Dann die Aufbauplatte von
dem Rahmen trennen und diese zur Seite schieben. Ruckartige Bewegungen vermeiden, um die Anschlusskabel zwischen der Aufbauplatte und
der Steuerplatine nicht zu beschädigen. Bei Bedarf die zwei Anschlussstecker trennen und somit die Aufbauplatte von der Ventilatoreinheit trennen.
Die Aufbauplatte in umgekehrter Reihenfolge zusammenbauen. Die Kabel sorgfältig verlegen!
4. Die Aufbauplatte mit Hilfe der mitgelieferten Papp-Montageschablone und den Dübeln installieren.
Die Montageschablone
gegen die Wand lehnen
und die vier Öffnungen für
Dübel und die Öffnungen
für das Kabel markieren.
5. Den Strömungsgleichrichter, den Filter, den Wärmespeicher, den zweiten Filter und den zweiten Strömungsgleichrichter nacheinander in das
Lüftungsrohr einsetzen. Danach die Ventilatoreinheit mit der Aufbauplatten verbinden.
Strömungsgleichrichter
Filter
Strömungsgleichrichter
Filter
Keramik-Wärmetauscher
Die Montageschablone
entfernen, die Öffnungen
bohren und die Dübel
einsetzen.
Ventilatoreinheit
Die Aufbauplatte gegen die
Wand lehnen und diese an
der Wand verschrauben.
9
