MONTAGE UND BETRIEBSVORBEREITUNG

GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION

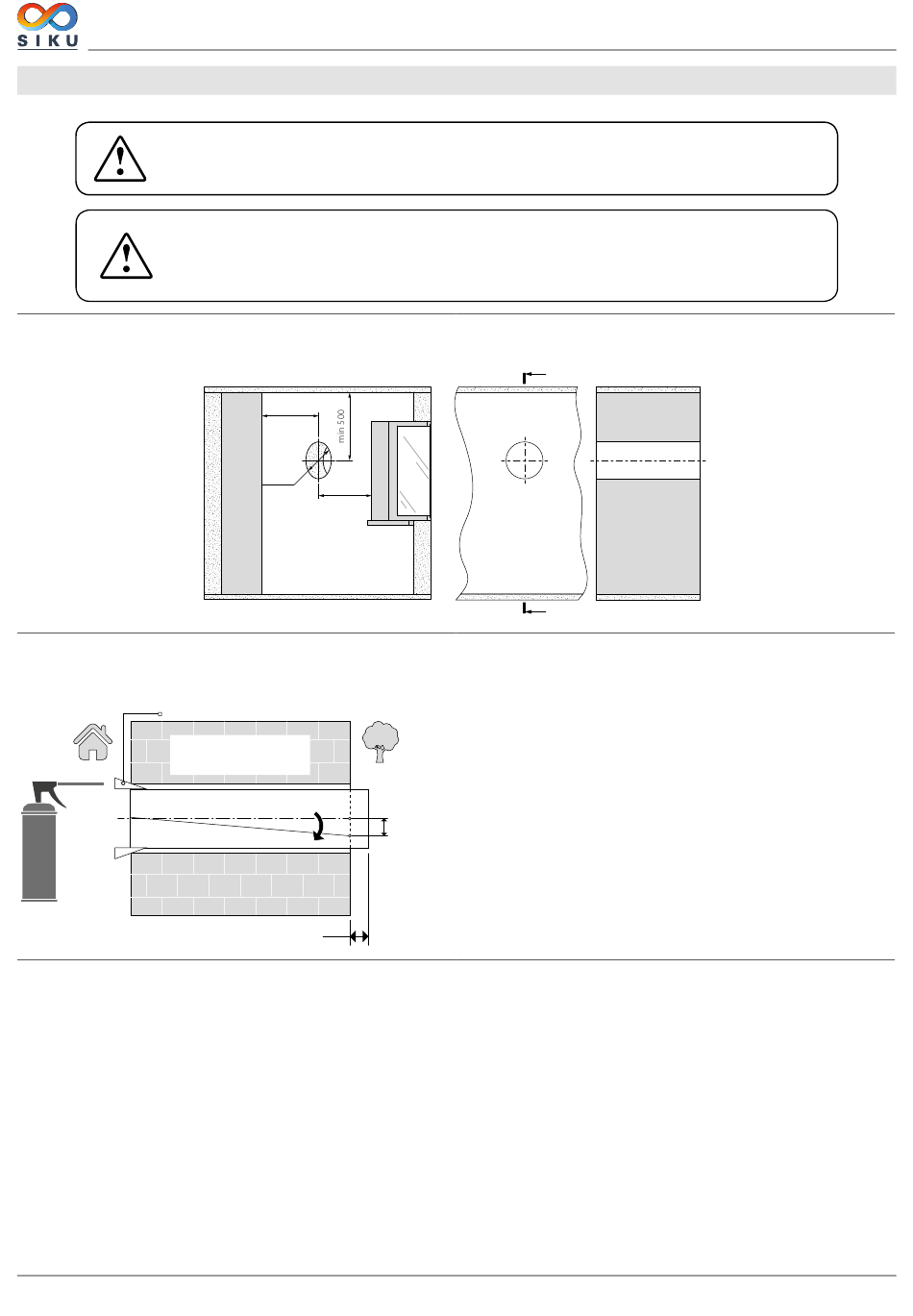

1. Für die Montage der Lüftungsanlage eine runde Kernlochbohrung in der Außenwand vorbereiten. Die Größe der Wandöffnung ist
unten abgebildet.
2. Das Lüftungsrohr in die Wandöffnung einsetzen. Zur einfacheren Montage fixieren Sie es mit Hilfe den mitgelieferten Schaumstoff-
Keilen. An der Außenwand muss das Lüftungsrohr um den Abstand A aus der Wand herausragen, welcher für die Montage der Außen-
Lüftungshaube erforderlich ist.
Schaumstoff-Keil
Die Hohlräume zwischen dem
Lüftungsrohr und der Wand mit
Montageschaum ausfüllen.
8
LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES
DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON
min 500
Ø 120
min 500
A
GERÄTS AUFMERKSAM DURCH!
BEEINTRÄCHTIGT.
A
A
Setzen Sie das Lüftungsrohr mit einer Mindestneigung nach Außen
von 3 mm ein.
An der Außenwand muss das Lüftungsrohr um die Länge aus
der Wand herausragen, welche für die Montage der Außen-
Lüftungshaube erforderlich ist. Der Abstand A beträgt 0 - 10 mm.
Die Länge des Lüftungsrohres kann vor oder nach dem Fixieren des
min 3 mm
Lüftungsrohres in der Wand angepasst werden. Im zweiten Fall muss
für ausreichenden Zugang zur Außenwand nach der Montage des
Lüftungsrohres gesorgt sein.
SIKU RV 1-35 C Mini
A-A
