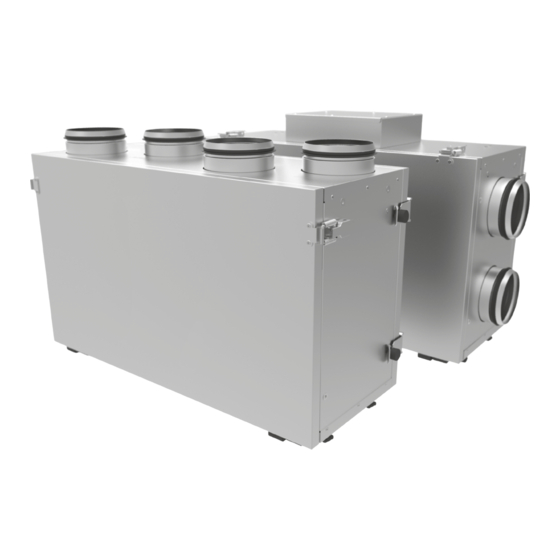

Siku VUT 300 V2 mini EC A2 Betriebsanleitung
Lüftungsanlage mit wärme- und energierückgewinnung
Verwandte Anleitungen für Siku VUT 300 V2 mini EC A2
Inhaltszusammenfassung für Siku VUT 300 V2 mini EC A2
- Seite 1 BETRIEBSANLEITUNG VUT 300 V2 mini EC A2 VUT 300 V2 mini VUT 300 H2 mini EC A2 VUT 300 H2 mini VUE 300 V2 mini EC A2 VUE 300 V2 mini VUE 300 H2 mini EC A2 VUE 300 H2 mini...
-
Seite 2: Inhaltsverzeichnis
VUT(VUE) 300 V2(H2) mini EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Funktionsweise der lüftungsanlage ........................... 6 Anschluss an das Stromnetz ..............................16 Steuerung der anlage ................................. 18 Wartungshinweise .................................. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel nicht verbiegen. • Das Gerät ist vorsichtig auszupacken. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche • Beim Anschluss an das Stromnetz keine betreiben.
-
Seite 4: Verwendungszweck
VUT(VUE) 300 V2(H2) mini EC VERWENDUNGSZWECK Aufgrund ihrer Fähigkeit zur Wärmerückgewinnung trägt die Lüftungsanlage zur Einsparung von Heizenergie bei und ist somit ein wichtiges Element im energieeffizienten Hausbau. Die Lüftungsanlage ist ein Bestandteil des Lüftungssystems und ist nicht für Einzelbetrieb ausgelegt. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
TECHNISCHE DATEN Die Lüftungsanlage ist für den Einsatz im Innenbereich bei einer Umgebungstemperatur von +1 °C bis +40 °C und relativen Luftfeuchtigkeit bis 80 % ausgelegt. Schutzart gegen Eindringen von Wasser und Fremdkörpern: • IP44 für die Motoreinheiten • IP22 für die montierte Lüftungsanlage Die Bauweise der Lüftungsanlage wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. -
Seite 6: Bauart Und Funktionsweise
VUT(VUE) 300 V2(H2) mini EC BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: Die warme Abluft wird durch die Lüftungsrohre vom Abluftventilator gesaugt, dann strömt sie durch r ä r ä ß u d r i ü f . t r Die kalte, frische Außenluft wird durch den Zuluftfilter gereinigt. Strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet. -
Seite 7: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG VOR DER MONTAGE DES GERÄTS DIE BETRIEBSANLEITUNG AUFMERKSAM LESEN. MONTAGEARBEITEN AN DER LÜFTUNGSANLAGE DÜRFEN NUR DURCH GESCHULTES FACHPERSONAL UND UNTER VERWENDUNG DER ERFORDERLICHEN WERKZEUGE UND MATERIALIEN VORGENOMMEN WERDEN! Die lüftungsanlage muss so angebracht werden, dass ein ausreichender zugang zur lüftungsanlage für wartungs- und reparaturarbeiten gewährleistet ist. - Seite 8 VUT(VUE) 300 V2(H2) mini EC 2. Die Montagewinkel an der Wand befestigen. Bei der Montage das Wandmaterial und das Gewicht der Lüftungsanlage zu berücksichtigen. 260 mm Die Anlage an den Winkeln befestigen und die Schrauben an den Montagewinkeln festziehen. DECKENMONTAGE Bei der Wahl des Montageortes sind die minimal zulässigen Abstände zur Anlage zu berücksichtigen.
- Seite 9 Montage mit L-förmigen Winkeln (die Wartungstür ist unten, nur für die VUE Lüftungsanlagen) Man kann die Anlage nahe an der Decke oder über Gewindestangen montieren. Dübel Gewindestange Schraubenmutter Schwingungsisolierender Scheibe Gummi Schwingungsisolierender Gummi Schraube Scheibe Schraubenmutter und Gegenmutter min 400 mm min 400 mm Montage mit L-förmigen Winkeln (die Wartungstür ist beiseite) min 250 mm...
- Seite 10 VUT(VUE) 300 V2(H2) mini EC Der Feuchtigkeitssensor HV2 ist im Lieferumfang nicht enthalten und ist als Sonderzubehörteil verfügbar. Setzen Sie den Feuchtigkeitssensor in die Halterung im Zuluftkanal vor dem Wärmetauscher ein. Schließen Sie den Anschlussstecker des Feuchtigkeitssensors an die entsprechende Buchse auf der Steuereinheit an. Siehe Anschlussschema. Die Montage ist am Beispiel der Anlage VUT (VUE) 300 H2 mini EC A14(A15) gezeigt Feuchtesensor Buchse der Steuereinheit...
- Seite 11 1. Öffnen Sie die Verriegelungen. Öffnen Sie die Wartungsblende und nehmen Sie sie ab. Lösen und entfernen Sie die Befestigungsschrauben der Verriegelungen. 2. Drehen Sie die vier Schrauben heraus und entfernen Sie die Montagewinkel. Drehen Sie anschließend die sechs Schrauben aus der hinteren Wand heraus.
- Seite 12 VUT(VUE) 300 V2(H2) mini EC ANSCHLUSS DES ABLAUFSYSTEMS Die Öffnung für den Ablaufstutzen befindet sich unter der Anlage. Entnehmen Sie den Stopfen, öffnen Sie die Wartungsblende und setzen Sie den Ablaufstutzen aus dem Lieferumfang in die Öffnung ein. Verbinden Sie anschließend den Stutzen mit dem Abwassersystem über das Siphon-Set SG-32 (als Zubehör erhältlich).
- Seite 13 1. Die Lüftungsanlage durch Ziehen des Steckers aus der Steckdose von der Stromversorgung abschalten. Желтый Коричн. Зеленый Белый TX RX grün weiß gelb braun 5. Die Frontseite des Bedienfeldes mit Hilfe eines Schraubenziehers vorsichtig trennen. 2. Das Steuerkabel vom Bedienfeld entfernen. 6.
- Seite 14 VUT(VUE) 300 V2(H2) mini EC MONTAGE DES DREHZAHLREGLERS A2 Reglers wie folgt ab: • Nehmen Sie den Drehknopf ab. • Drehen Sie die Schraubenmutter, welche die Abdeckung hält, heraus. • Nehmen Sie die Abdeckung des Reglers ab. r e l .
- Seite 15 5. Nehmen Sie die Abdeckung des Reglers wie folgt ab: • Bringen Sie die Abdeckung des Reglers an. • Befestigen Sie die Abdeckung mit der Beilagscheibe und der Schraubenmutter. • Befestigen Sie den Drehknopf. •...
-
Seite 16: Anschluss An Das Stromnetz
VUT(VUE) 300 V2(H2) mini EC ANSCHLUSS AN DAS STROMNETZ VOR ALLEN ELEKTRISCHEN MONTAGEARBEITEN IST DAS GERÄT VOM STROMNETZ ZU TRENNEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! ANGEFÜHRT. JEGLICHE INTERNEN MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. Schließen Sie die Anlage an ein Wechselstromnetz mit einer Spannung von 230 V und einer Frequenz 50(60) Hz über ein konfektioniertes Netzkabel mit einem Schutzkontakt-Stecker an. - Seite 17 EXTERNE SCHALTUNG FÜR AUTOMATIK A2 Stromversorgung ~ 230 V/50(60) Hz +10V +10V...
-
Seite 18: Steuerung Der Anlage
VUT(VUE) 300 V2(H2) mini EC STEUERUNG DER ANLAGE Die Steuerung der Lüftungsanlage erfolgt über die Tasten des Bedienfeldes. Die betätigte Taste leuchtet auf. Das Signal vom Bedienfeld wird von der Steuereinheit empfangen und die Lüftungsanlage schaltet in die eingestellte Betriebsart um. Das Bedienfeld ist kein selbständiges Gerät. ACHTUNG! •... - Seite 19 Betrieb über die Software Um mit der vorinstallierten Software zu arbeiten, schließen Sie die Lüftungsanlage über das USB-Kabel mit den Anschlusssteckern A und B an einen Laptop oder den Computer an. Das USB-Kabel ist im Lieferumfang nicht enthalten. USB Type A USB Type B Link zum Herunterladen: Die Software ermöglicht es, die Werkseinstellungen zu bearbeiten.
-
Seite 20: Wartungshinweise
VUT(VUE) 300 V2(H2) mini EC WARTUNGSHINWEISE VOR DER WARTUNG IST DIE LÜFTUNGSANLAGE VON DER STROMVERSORGUNG ZU TRENNEN Die Wartungsarbeiten sollten 3-4 mal pro Jahr durchgeführt werden. Dazu gehört die Prüfung auf sichtbare Schäden und Störungen, sowie die regelmäßige Reinigung: 1. Filterpflege (3-4 mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Volumenstrom der Zuluft. - Seite 21 WARTUNGSHINWEISE DER LÜFTUNGSANLAGE...
- Seite 22 VUT(VUE) 300 V2(H2) mini EC FEHLERBEHEBUNG Ursachen Fehlermeldung Lösungen Der/die Ventilator/en Überprüfen Sie, ob die Stromversorgung richtig angeschlossen ist. Keine Stromversorgung startet nicht Ansonsten beseitigen Sie den Anschlussfehler. Verschmutzter Abluftfilter Reinigen oder ersetzen Sie den Abluftfilter Den Wärmetauscher auf Vereisung überprüfen. Bei Bedarf die Kalte Zulufttemperatur.
- Seite 23 UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 ˚С bis +40 ˚С lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. • Bei Umschlagsarbeiten Hebezeug zur Vorbeugung möglicher Schäden verwenden.
-
Seite 24: Herstellergarantie
VUT(VUE) 300 V2(H2) mini EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit und Niederspannungsrichtlinie 2014/35/EU, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 25: Abnahmeprotokoll
ABNAHMEPROTOKOLL Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit und Niederspannungsrichtlinie 2014/35/EU, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach der Prüfung des Produktes auf das oben genannte ausgestellt. - Seite 26 VUT(VUE) 300 V2(H2) mini EC...
- Seite 28 SIKU VertriebsgmbH Tel.: +43 2262 61 521 Bundesstraße 5 Fax: +43 2262 61 520 2102 Bisamberg www.siku.cc Austria office@siku.cc...
