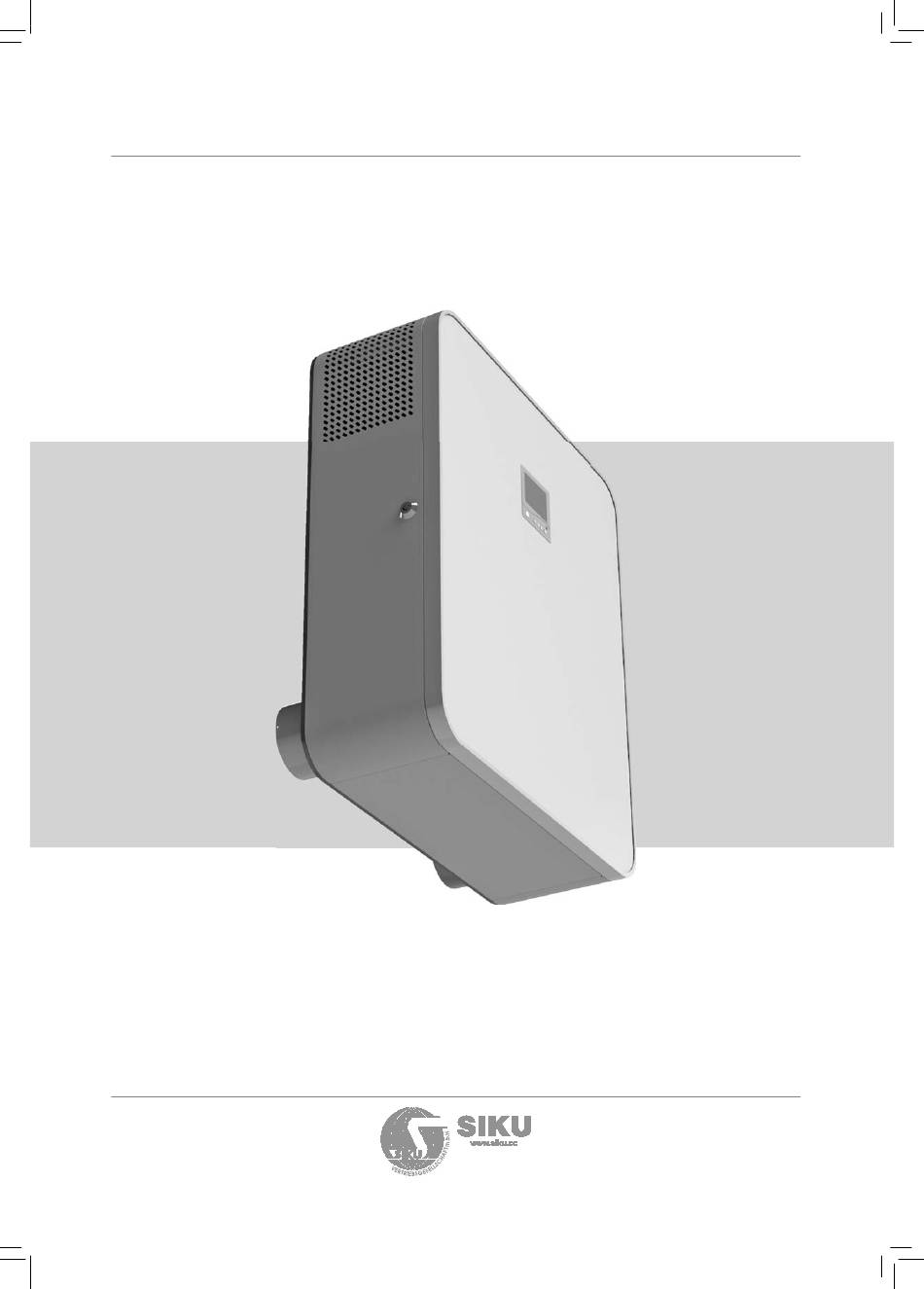

- Seite 1 BETRIEBSANLEITUNG MICRA 100 MICRA 100 ERV MICRA 100 E MICRA 100 E ERV Lüftungsanlage...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts MICRA 100 und allen seinen Modifi kationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 überprüfen. • Nicht auf das Gerät setzen und keine • Das Gerät nur bestimmungsgemäß Gegenstände darauf ablegen! verwenden! NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN. DAS GERÄT DARF NICHT ALS UNSORTIERTER STÄDTISCHER ABFALL ENTSORGT WERDEN. www.siku.cc...
-
Seite 4: Verwendungszweck
Befestigungssatz 1 St. Magnetisches Blatt 1 St. Schlüssel 1 St. Stutzen 1 St. Verpackung 1 St. BEZEICHNUNGSSCHLÜSSEL Bezeichnungsbeispiel: MICRA 100 E ERV Serie Lüftungsanlage Nennförderleistung, m Heizregister _: ohne Heizregister E: Vorheizung Typ des Wärmetauschers _: standardmäßig ERV: Enthalpiewärmetauscher www.siku.cc... -
Seite 5: Technische Daten
Lackierter Stahl Lackierter Stahl Lackierter Stahl Isolierungsschicht, mm Abluftfi lter Zuluftfi lter G4, F8 G4, F8 G4, F8 G4, F8 Durchmesser des Anschlussstutzens, mm Gewicht, kg Effi zienz der Rückgewinnung, % Gegenstrom- Gegenstrom- Typ des Wärmetauschers Gegenstrom- Gegenstrom- Enthalpie- Enthalpie- www.siku.cc... -
Seite 6: Bauart Und Funktionsweise
Heizkosten. • Die Lüftungsanlagen MICRA 100 E sind mit einem Zuluft-Vorheizregister mit automatischer Überhitzungsschutz ausgestattet. Das Vorheizregister befi ndet sich vor dem Wärmetauscher und dient dem Frostschutz des Wärmetauschers. Wenn die Zulufttemperatur unter -3 °C sinkt, wird das Elektro-Heizregister zum Vorheizen aktiviert, damit die durchschnittliche Fortlufttemperatur nach dem Wärmetauscher nicht unter +5 °C fällt. -
Seite 7: Montage Und Betriebsvorbereitung
• Bei den Modellen MICRA 100 ohne Zuluftvorheizung ist der Frostschutz des Wärmetauschers durch eine Absenkung der Lüftungsstufe gemäß den von den Sensoren gemessenen Ablufttemperaturen gewährleistet. Der Abluftventilator läuft mit maximaler Lüftungsstufe. • Die Temperaturdiff erenz des Zu- und Abluftstroms beim Betrieb der Lüftungsanlage mit dem Wärmetauscher aus Polystyrol führt zur Kondensatbildung. -
Seite 8: Bohrschablone Für Die Befestigungslöcher
MICRA 100 Bohrschablone für die Befestigungslöcher ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! Bohrung mit Ø 120 mm für ein Lüftungsrohr Bohrung mit Ø 120 mm für ein Lüftungsrohr mit Ø 100 mm. Den Spalt zwischen der Wand und mit Ø... -
Seite 9: Die Schablone Abnehmen Und Die Kernlöcher Für Die Lüftungsrohre Mit
Wand über die gesamte Länge durch die dafür angefertigten Öff nungen in der Schablone mit Montageschaum füllen. Nach Aushärten des Schaums die Schablone abnehmen und den überschüssigen Schaum entfernen. Die überstehenden Teile der Rohre abschneiden, sodass diese mit der Innenwand bündig sind. www.siku.cc... - Seite 10 MICRA 100 Einsetzen eines zusätzlichen Abluftstutzens: Entfernen Sie den Stopfen an der Rückseite des Gerätes. Hierzu Schrauben herausdrehen, Verschlussstopfen abnehmen und an dessen Stelle den Stutzen mit den Schrauben fi xieren. 6. WARNUNG! Installieren Kondensatvorwärmer, bevor Sie die Anlage an der Wand befestigen (siehe Betriebsanleitung des Elektro-Heizgeregisters).
-
Seite 11: Netzanschluss
Kontakt der Brandmeldezentrale Anschlusses entfernen RH1* Der Feuchtigkeitssensor oder CO2-Sensor befi ndet sich im Raum Der Feuchtigkeitssensor oder CO2-Sensor befi ndet sich im Inneren der oder CO2* Lüftungsanlage Kondensatvorwärmer Leitungsschutzschalter *Die zusätzlichen Anschlüsse an die Lüftungsanlage müssen separat gekauft werden. www.siku.cc... -
Seite 12: Steuerung
MICRA 100 STEUERUNG Die Lüftungsanlage wird über das Bedienfeld auf dem Gehäuse der Lüftungsanlage und der Fernbedienung gesteuert. Wand-Bedienfeld Fernbedienung Ein-/Ausschalten Lüftungsstufe 2 der Lüftungsanlage Lüftungsstufe 3 Lüftungsstufe 1 : 88 Die Taste ist inaktiv Die Taste ist inaktiv TIMER ON... -
Seite 13: Frostschutz Des Wärmetauschers
Die Steuerung der Lüftungsstufe über die Fernbedienung ist nicht möglich. Zurücksetzen der Werkseinstellungen: den Lüftungsstufe-Einstellmodus aufrufen und die Tasten gleichzeitig für 3 Sekunden gedrückt halten. Lüftungsstufe-Werkeinstellungen: Lüftungsstufe 1 — 30 % Lüftungsstufe 2 — 60 % Lüftungsstufe 3 — 100 % www.siku.cc... -
Seite 14: Anzeige Der Sensorergebnisse
MICRA 100 6. Anzeige der Sensorergebnisse Zur Anzeige der Daten von angeschlossenen Sensoren die Lüftungsanlage ausschalten, auf dem Bedienfeld gleichzeitig für 3 Sekunden gedrückt halten. • In diesem Modus leuchten die Anzeigen • gedrückt halten, um die aktuellen Temperatursensorergebnisse anzuzeigen. -
Seite 15: Einstellung Des Zeitgesteuerten Betriebs
22:00 Lüftungsstufe 1 07:00 Lüftungsstufe 2 08:00 Lüftungsstufe 1 17:00 Lüftungsstufe 2 22:00 Lüftungsstufe 1 10:00 Lüftungsstufe 2 12:00 Lüftungsstufe 2 17:00 Lüftungsstufe 2 23:00 Lüftungsstufe 1 10:00 Lüftungsstufe 2 12:00 Lüftungsstufe 2 17:00 Lüftungsstufe 2 23:00 Lüftungsstufe 1 www.siku.cc... -
Seite 16: Wartungshinweise
MICRA 100 11. Alarme Im Falle einer Alarmmeldung schaltet die Lüftungsanlage ab und das Display des Bedienfeldes zeigt die Alarmanzeigen. Die Alarmliste ist in der Tabelle angegeben. Temperatursensor-Alarm Abbruch des Frostschutz-Temperatursensors ALARM ANZEIGE ABHILFE Fehlfunktion des Außentemperatursensors Kontaktieren Sie den Kundendienst. -
Seite 17: Störungsbehebung
Einfl üssen erfolgen. Das Gerät nur in der Betriebslage transportieren. • Be- und Entladearbeiten sorgfältig durchführen, vor Stößen schützen. • Vor der ersten Verwendung nach dem Transport bei niedrigen Temperaturen muss das Gerät mindestens 3-4 Stunden bei Raumtemperatur aufbewahrt werden. www.siku.cc... -
Seite 18: Herstellergarantie
MICRA 100 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät MICRA 100 ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 20 SIKU VertriebsgmbH Tel.: +43 2262 61 521 Bundesstraße 5 Fax: +43 2262 61 520 2102 Bisamberg www.siku.cc SIKU73-4DE-07 Austria offi ce@siku.cc...
